防水TYPE C母座6PIN 板上四脚插板SMT L=7.85 全塑

产品详情

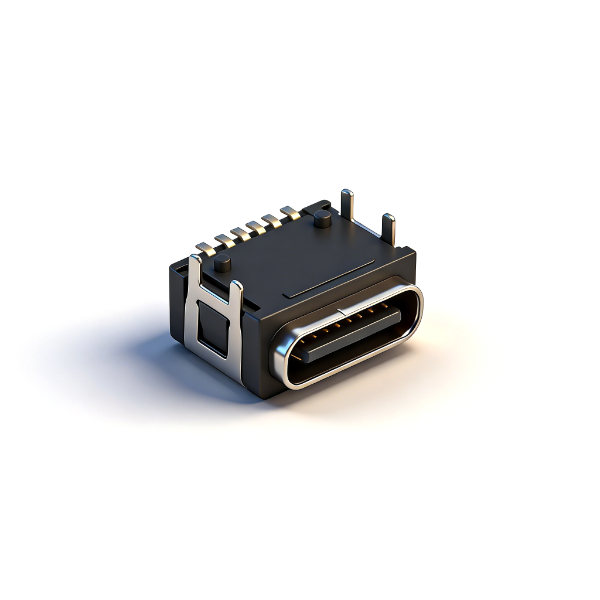

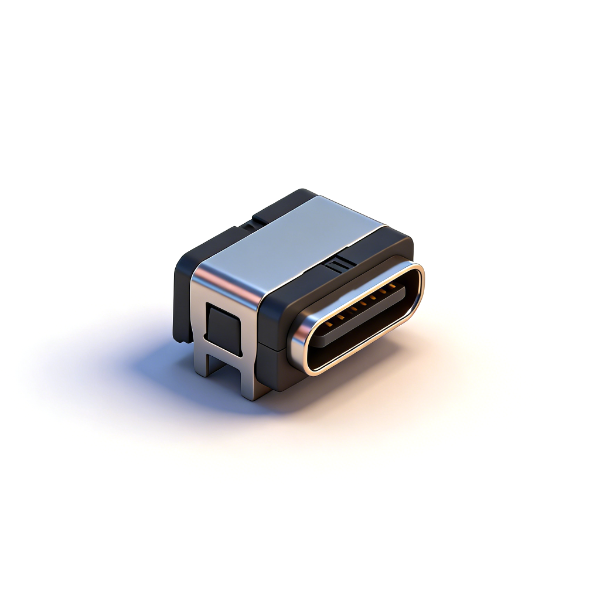

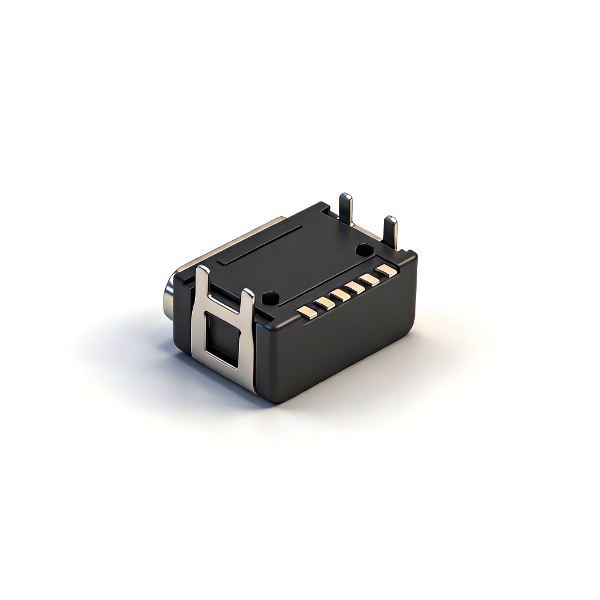

B09W0603A 6PIN防水Type-C母座采用板上四脚插板SMT全塑设计，整体长度7.85mm，四定位脚结构相比两脚款拥有更强焊接固定力，设备震动工况下不易移位脱焊，稳定性大幅提升。本品防水等级IPX6，可承受持续3分钟高压喷淋不渗水，搭配专用密封胶圈实现整机泼溅防护，满足户外日常防水需求。

产品外壳采用玻纤增强PA10T耐高温塑胶，回流焊加工不易变形；屏蔽壳选用SUS304不锈钢镀镍，防锈耐腐蚀；6PIN导电端子为C5191磷铜基材，镍金复合镀层，导电损耗更低，初始接触电阻≤30mΩ。接口严格遵循USB2.0标准，最大承载3A充电电流，插拔力度适中，10000次插拔后接触性能稳定。出厂采用卷带包装，兼容全自动贴片机批量生产，通过ROHS、REACH环保检测，支持样品测试、大批量定制，适合户外充电宝、户外照明、防水厨卫电器、车载外设、手持便携防水设备等产品配套使用。

产品规格

注意事项

• 生产采用SMT回流焊工艺，严格管控焊接温度与加热时长，避免PA10T塑胶高温变形、防水胶圈老化失效，丧失IPX6喷淋防护能力；

• 装配时防水胶圈必须完整贴合壳体，禁止漏装、扭曲、破损，胶圈装配缺陷会直接导致整机喷淋漏水；

• 本品为四脚加固SMT结构，PCB焊盘需严格按照规格书图纸开模，尺寸偏差会造成定位脚焊接偏移，降低结构固定强度；

• 成品存放环境保持干燥通风，远离水汽、油污、酸碱腐蚀气体，防止不锈钢外壳、镀金端子氧化发黑，增大接触电阻；

• 使用过程禁止暴力插拔Type-C公头，防止6PIN导电端子弯折变形，引发充电接触不良、断流问题；

• 额定最大电流3A，不可长期超负载大电流运行，避免端子过热加速老化，缩短产品使用寿命；

• 仅适配IPX6防喷淋场景，不可用于深水浸泡、水下设备，深水使用需选用IPX7/IPX8防护等级型号；

• 整机防水喷淋测试前需完成完整装配，大批量投产前建议先申领样品，完成喷淋、插拔、高低温全项可靠性测试；

• 自动化贴片生产需配套卷带专用贴片机，防止包装破损造成连接器散落、端子刮伤报废。
