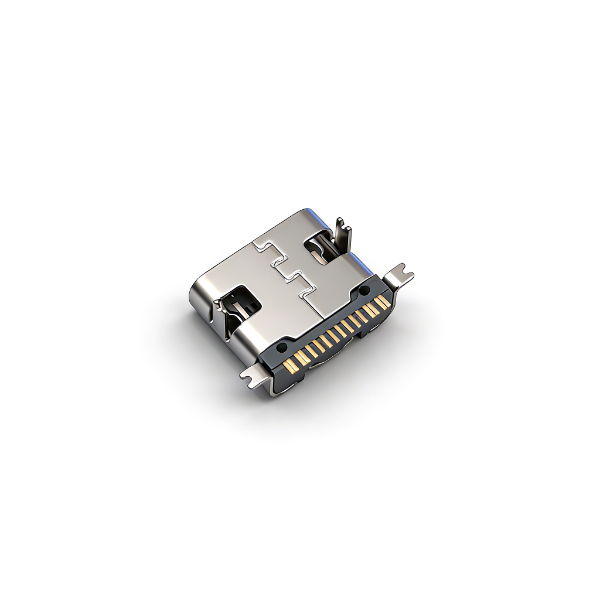

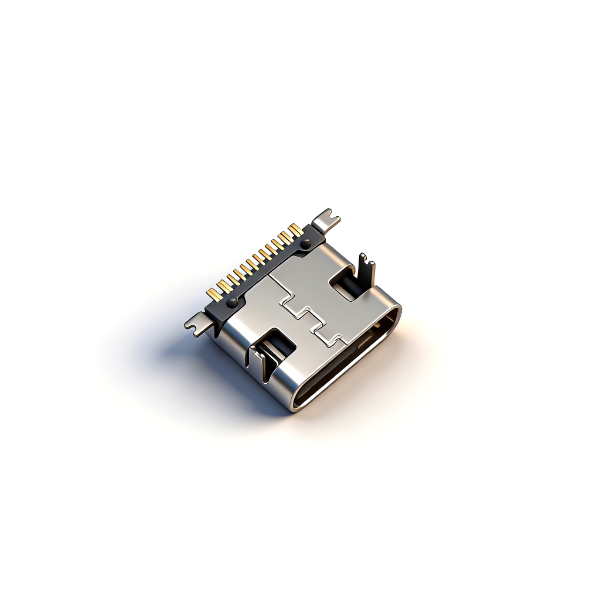

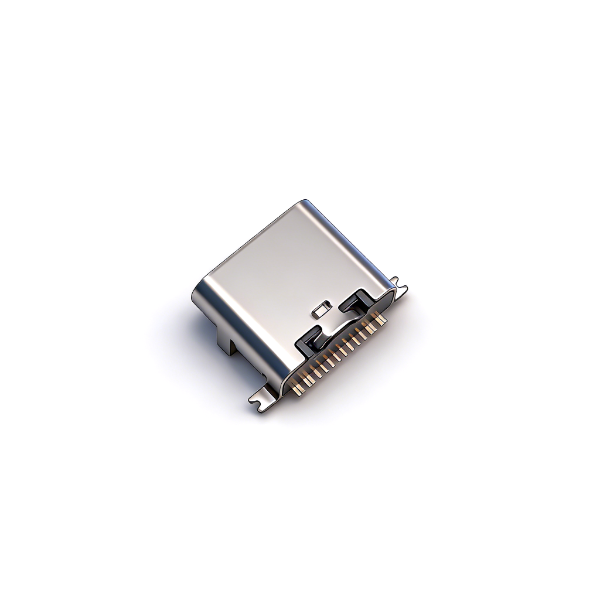

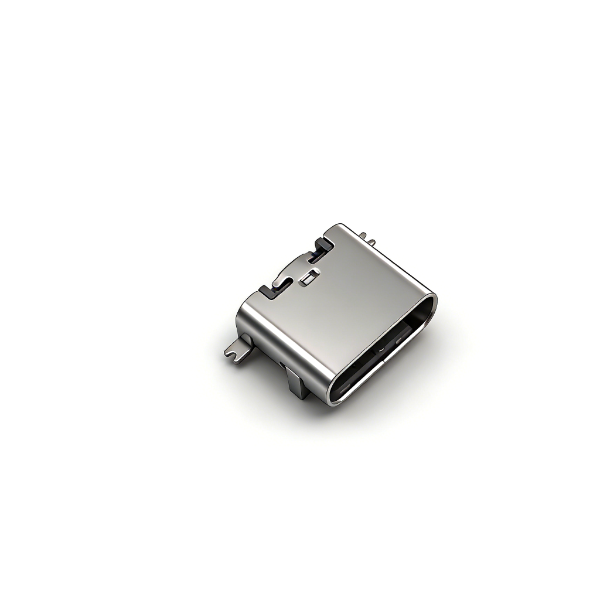

TYPE C母座16PIN 板上前插后贴SMT L=7.35三模 外壳脚长1.0 有柱 201 黄铜5A LCP 黑色 无弹 编带-模型

产品详情

A011603A为差异化前插后贴16PIN连接器，区别常规四脚全贴款，专为特殊PCB布线设计，外壳1.0mm贴片脚焊接稳定；三模一体LCP胶芯带内置支撑柱，回流焊高温不易形变，搭配双层不锈钢屏蔽，EMI抑制效果优异。黄铜端子承载5A持续电流，完整差分线路支持高速数据传输；取消内置接触弹片，长期插拔不易出现接触不良，标准卷带自动化生产，无防水设计，仅室内干燥整机使用，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊峰值控制260℃仅保温10秒，避免LCP胶芯高温软化；

• PCB必须使用配套前插后贴专用焊盘，严格遵守±0.05加工公差；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止过热氧化；

• 高速差分走线做好阻抗匹配，避免高速数据传输丢包、不稳定；

• 本品无防水，禁止户外淋雨、浸水、潮湿整机配套；

• 无内置弹片，禁止暴力插拔，防止黄铜端子永久弯折；

• 仓储干燥通风，SUS201外壳与屏蔽件防潮防锈；

• 插拔上限5000次，高频反复插拔设备慎选；

• 批量投产前完成回流焊、高低温、插拔全套可靠性测试。
