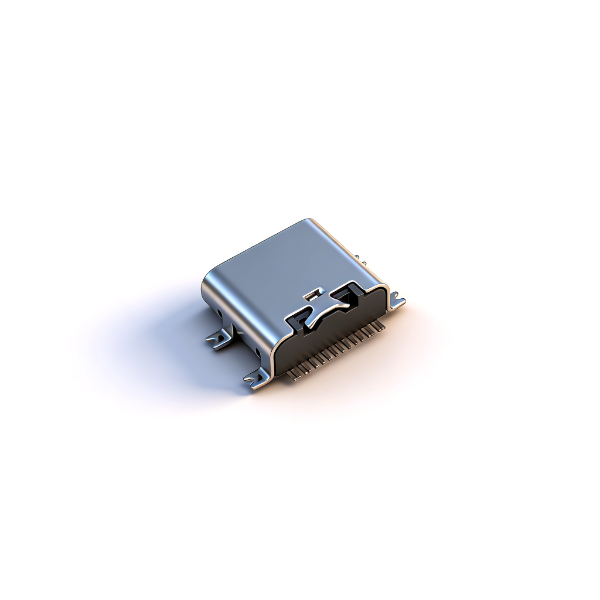

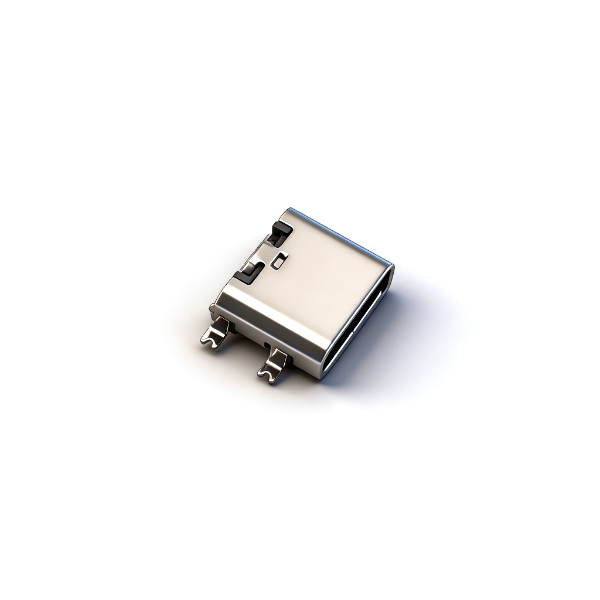

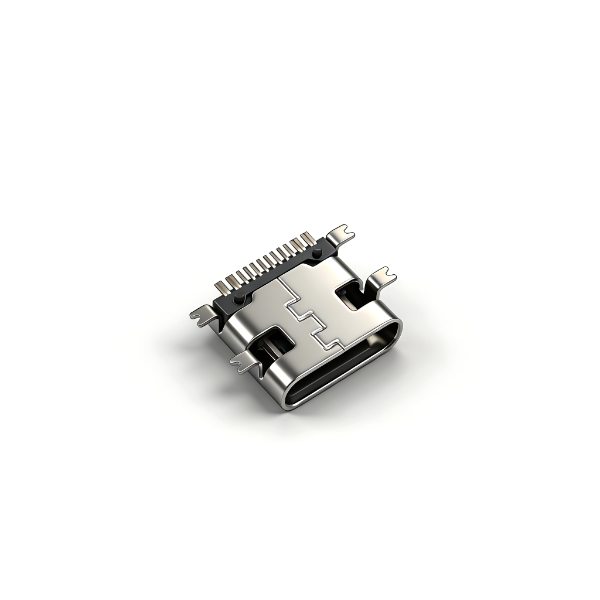

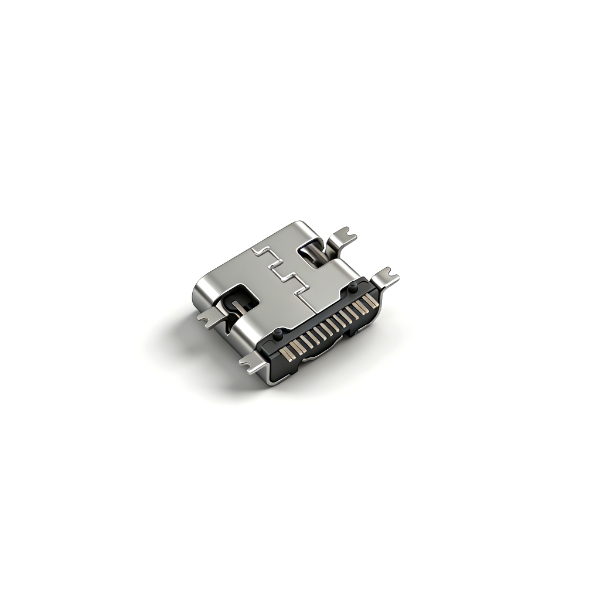

TYPE C母座16PIN 板上四脚全贴SMT L=7.35 三模 外壳脚长1.0 有柱 201 黄铜5A LCP 黑色 无弹 编带

产品详情

A011602B为7.35mm标准板上16PIN连接器，四侧1.0mm完整全贴外壳脚，四周接地电磁屏蔽效果优于半贴款；三模一体LCP胶芯内置支撑柱，回流焊高温不易变形，搭配双层不锈钢屏蔽件抗干扰能力优秀。黄铜加厚端子承载5A持续电流，完整16PIN差分线路可同时实现大功率充电与高速数据传输；取消内置接触弹片，降低长期插拔接触失效风险。标准卷带自动化量产，无防水设计，仅干燥室内整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊峰值控制260℃仅保温10秒，防止LCP胶芯高温软化变形；

• PCB焊盘严格遵循±0.05公差图纸，1.0mm四全贴脚偏移易虚焊短路；

• 5A满载整机需加宽VBUS铜箔走线，保证散热避免端子过热；

• 高速差分线路必须标准阻抗匹配，否则高速传输易丢包不稳定；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 无内置弹片结构，禁止暴力插拔，防止黄铜细端子永久弯折；

• 仓储保持干燥通风，避免SUS201不锈钢外壳受潮生锈；

• 插拔上限5000次，高频反复插拔设备不推荐；

• 大批量投产前完成回流焊、高低温、插拔全套可靠性测试。
