TYPE C母座16PIN 板上四脚插板SMT L=7.35 三模 有柱 有弹

产品详情

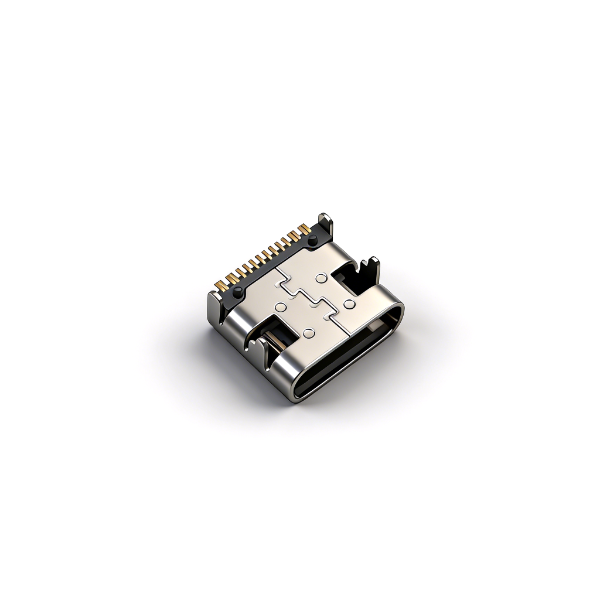

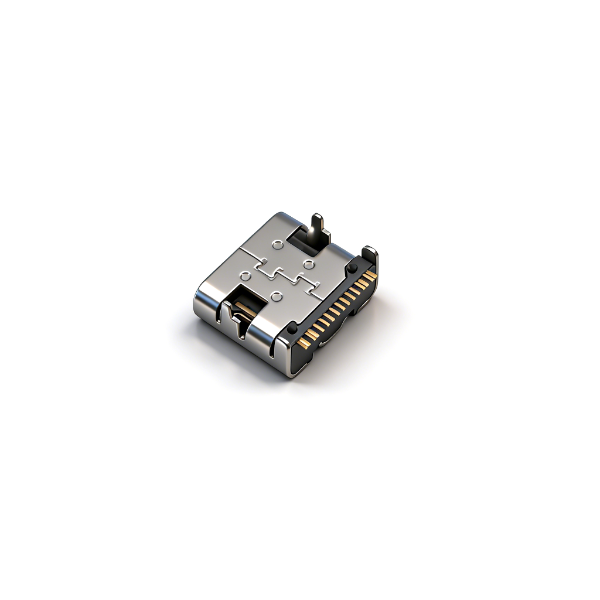

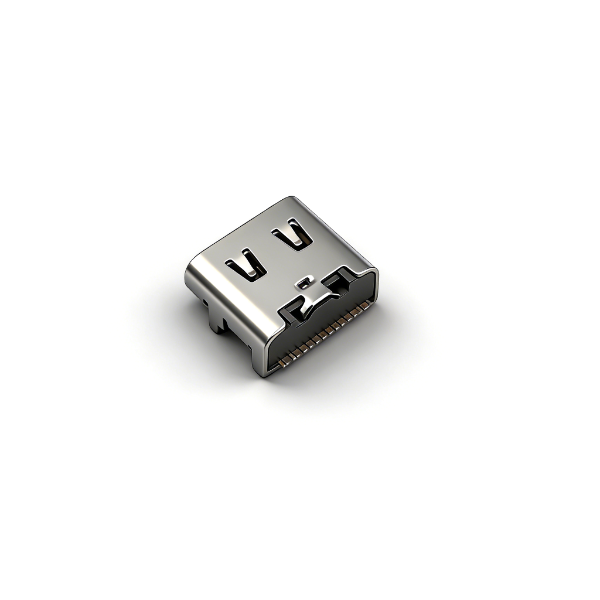

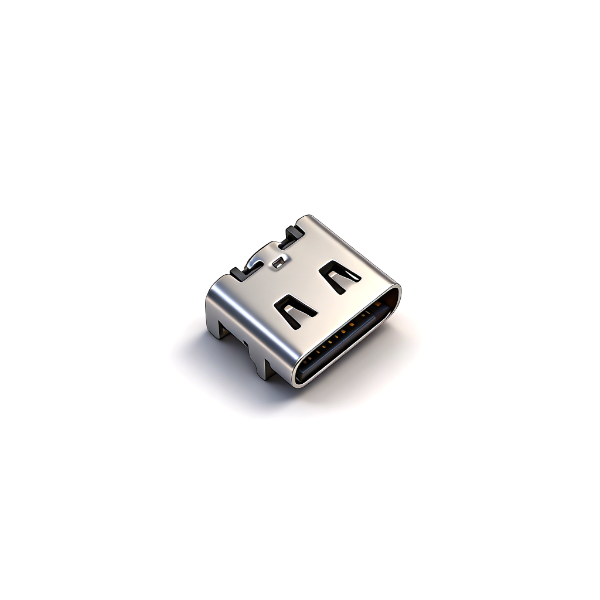

A011601B为7.35mm标准板上16PIN连接器，四侧贴片脚焊接稳固；三模一体LCP胶芯内置支撑柱，高温回流不易变形，区别同型号无弹款，本品增加内置接触弹片，公母对插贴合度更高，接触稳定性更好。配备不锈钢外壳与中间屏蔽片，EMI抗干扰性能优异，完整16PIN线路同时满足5A大功率充电与双通道高速数据传输。标准卷带自动化生产，无防水设计，仅干燥室内整机可用，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化变形；

• PCB焊盘严格按±0.05公差图纸加工，四贴片脚偏移易造成虚焊短路；

• 内置弹片结构请勿暴力插拔，避免弹片疲劳失去夹持力；

• 长期5A满载使用时，PCB VBUS走线需加宽加厚保证散热；

• 高速差分PCB线路做好标准阻抗匹配，保障高速传输稳定；

• 本品无防水结构，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储保持干燥通风，不锈钢屏蔽件防潮防锈；

• 插拔上限5000次，高频反复插拔设备慎选；

• 大批量投产前完成回流焊、高低温、万次插拔全套可靠性测试。
