TYPE C母座16PIN 板上四脚插板SMT L=7.35 三模 外壳脚长1.0 有柱 201 黄铜5A LCP 黑色 无弹 编带111-模型

产品详情

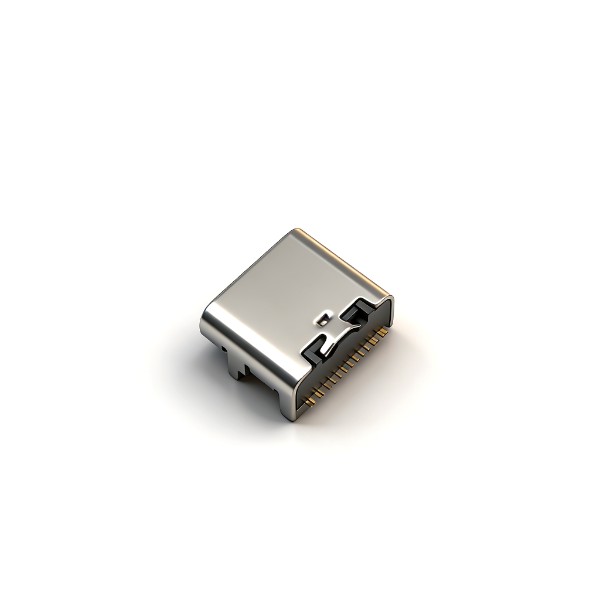

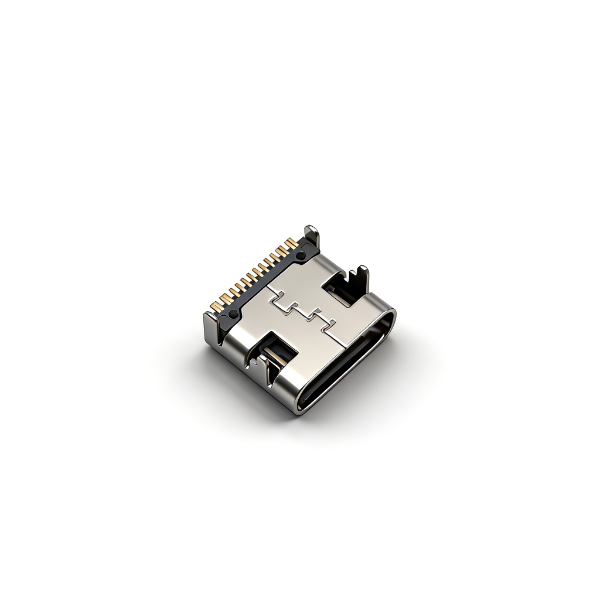

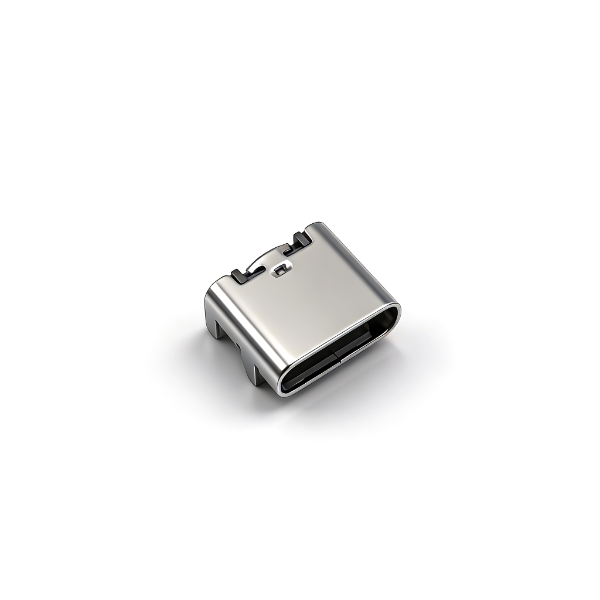

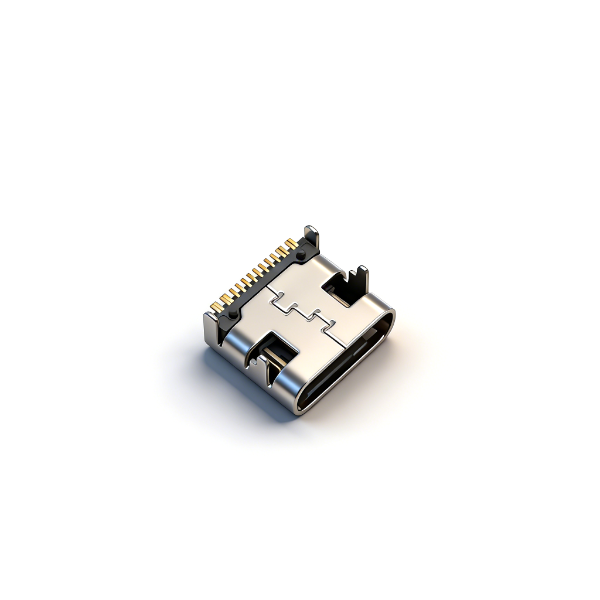

A011601A为7.35mm标准板上16PIN连接器，四侧1.0mm贴片脚焊接稳固；三模一体LCP胶芯带内置支撑柱，回流焊不易变形，搭配不锈钢双层屏蔽，EMI抗干扰性能优异。黄铜加厚端子支持5A持续大电流，完整16PIN信号包含双通道高速差分，同时满足大功率充电与高速数据传输需求。无内置弹片降低插拔故障，标准卷带自动化贴片，无防水，仅室内干燥整机使用。

产品规格

注意事项

• SMT回流焊峰值控制260℃仅保温10秒，防止LCP胶芯软化；

• PCB焊盘按±0.05公差图纸加工，1.0mm贴脚偏移易虚焊短路；

• 整机PCB VBUS走线加宽，满足5A大电流散热；

• 高速差分线路严格阻抗匹配，保障高速传输稳定性；

• 本品无防水，禁止淋雨、浸水、户外潮湿设备使用；

• 无内置弹片，禁止暴力插拔，避免黄铜端子弯折；

• 仓储干燥通风，防止SUS201外壳生锈；

• 插拔上限5000次，高频插拔设备慎选；

• 批量投产前完成回流焊、高低温、插拔全套可靠性测试。
