TYPE C母座6PIN 沉板0.8 四脚插板SMT L=6.5 带数据

产品详情

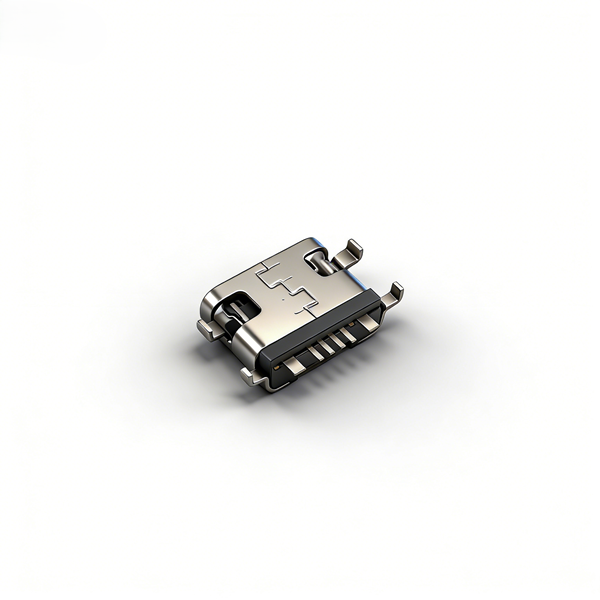

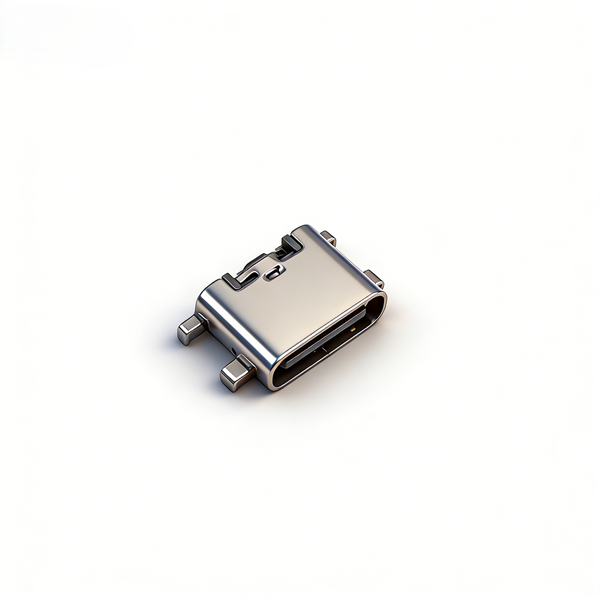

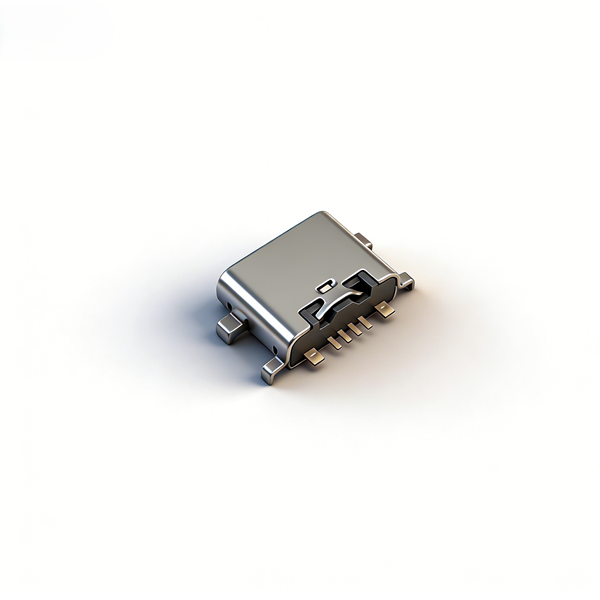

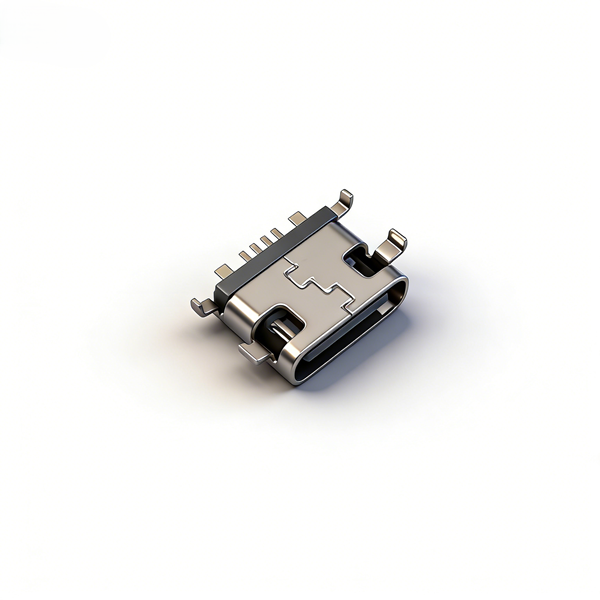

A01E607A为0.8mm超薄沉板Type-C，总长6.5mm四侧贴片接地脚，四周完整接地，电磁屏蔽效果更好；胶芯采用UL94-V0 LCP，适配标准回流焊高温制程。区别纯充电沉板型号，本品搭载DP、DN数据引脚，充电、低速文件传输两用。

铜合金端子镍金电镀，导电稳定；标准卷带自动化生产，无防水设计，仅室内干燥整机使用，适合机身厚度受限、同时需要数据功能的小型数码，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB需开0.8mm匹配沉槽，焊盘严格按±0.05公差图纸加工；

• 仅USB2.0低速数据，高速传输设备请选用24PIN全功能型号；

• 无防水结构，禁止淋雨、浸水、户外潮湿整机配套；

• 禁止暴力插拔，避免铜端子永久弯折造成充/数据中断；

• 长期负载不超过3A，防止端子发热氧化增大接触电阻；

• 仓储干燥通风，不锈钢外壳防潮防锈；

• 插拔上限5000次，高频插拔设备不推荐；

• 批量投产前完成沉板、回流焊、插拔可靠性测试。
