TYPE C母座6PIN 沉板1.6 两脚插板SMT L=5.15 带中夹片 无弹 卷边

产品详情

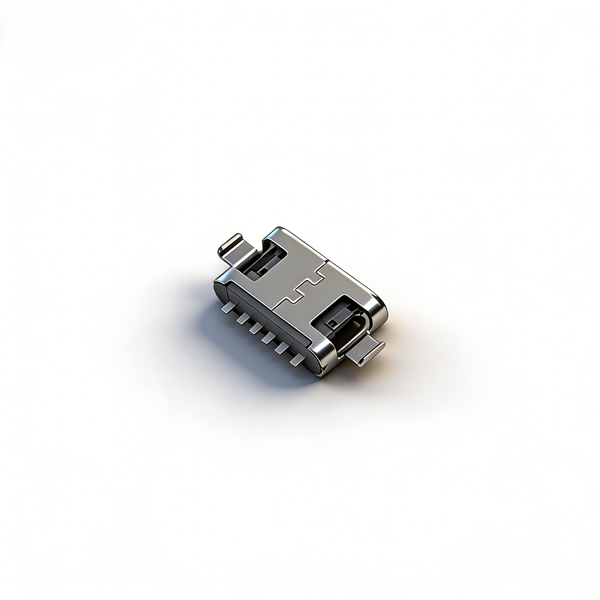

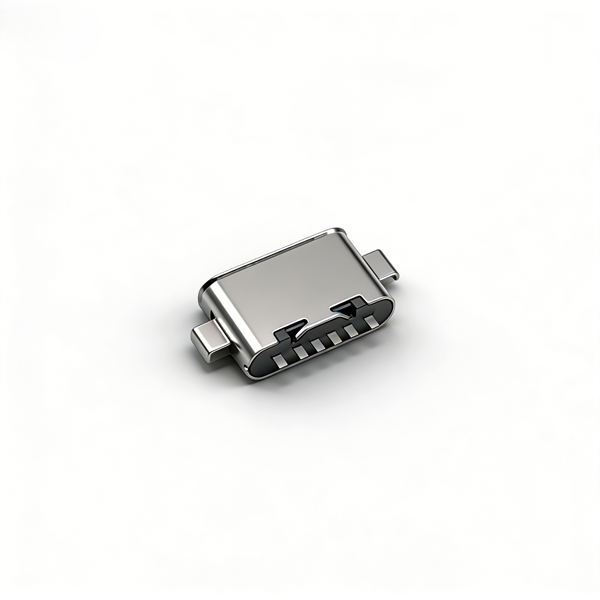

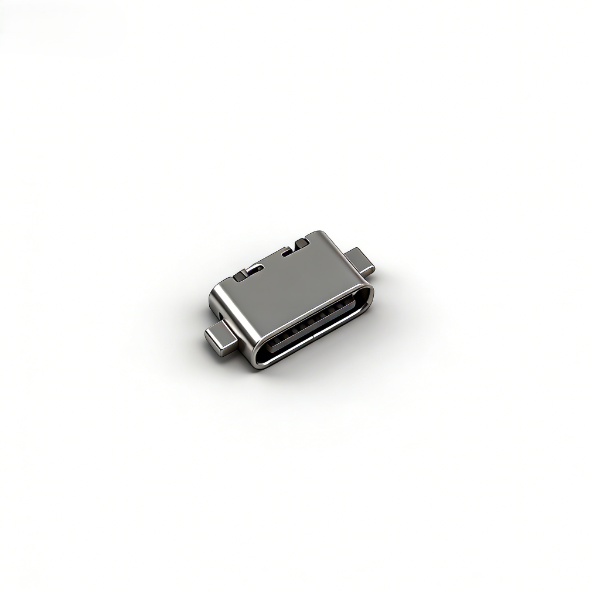

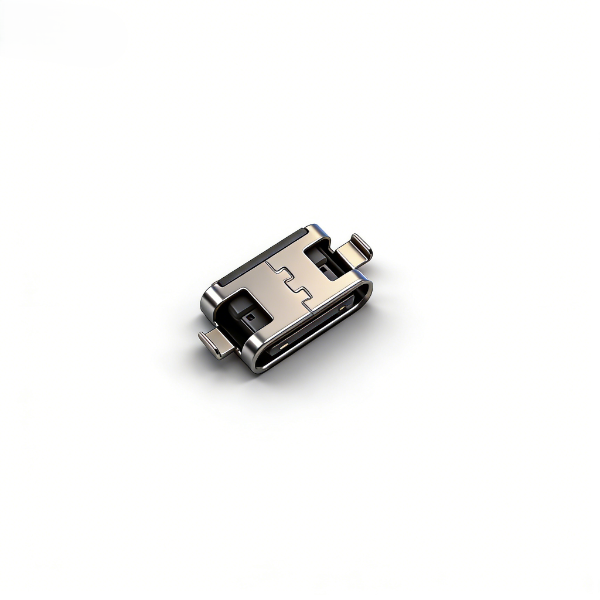

A01C617A为1.6mm标准沉板Type-C，本体仅5.15mm，仅左右两处贴片接地脚，横向占用空间小；不锈钢卷边外壳搭配独立中夹屏蔽片，基础抗干扰能力充足；取消内置接触弹片，万次插拔不易出现接触不良。

LCP耐高温材质适配标准回流焊制程，铜合金镍金端子导电稳定；本品仅保留充电线路，省去数据引脚，简化沉板PCB设计，无防水结构，仅干燥室内设备使用，支持样品与大批量卷带贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化变形；

• PCB需开匹配1.6mm沉板槽，焊盘严格按±0.05公差图纸加工；

• 本品仅充电引脚，有数据传输需求不可选用；

• 两脚贴片EMI屏蔽弱于四脚型号，干扰大设备不推荐；

• 无防水结构，禁止户外淋雨、浸水、潮湿整机配套；

• 无内置弹片，禁止暴力插拔，避免端子弯折造成充电断连；

• 长期负载不超过3A，防止端子发热氧化增大接触电阻；

• 仓储保持干燥通风，不锈钢外壳、屏蔽片防潮防锈；

• 插拔寿命10000次，适合中高频小型充电设备；

• 大批量投产前完成沉板开槽、回流焊、万次插拔全套测试。
