TYPE C母座6PIN 沉板0.8 两脚插板SMT L=5.15 带中夹片 无弹 卷边

产品详情

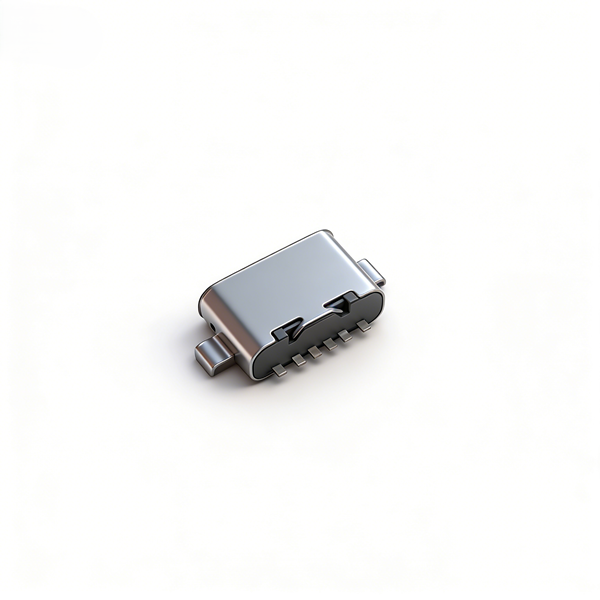

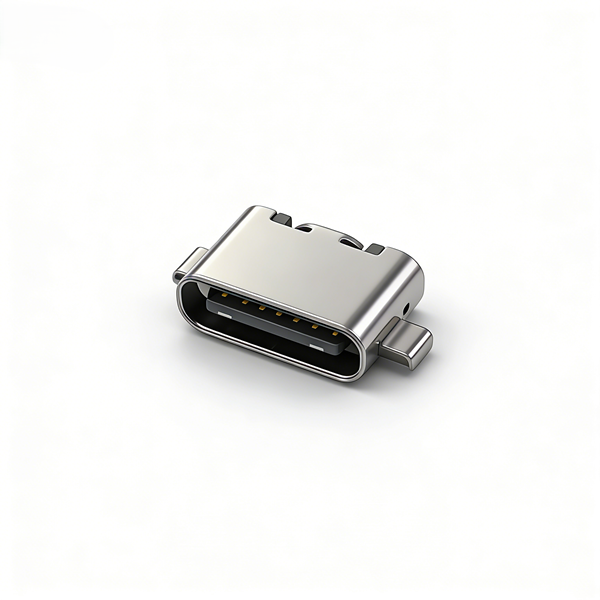

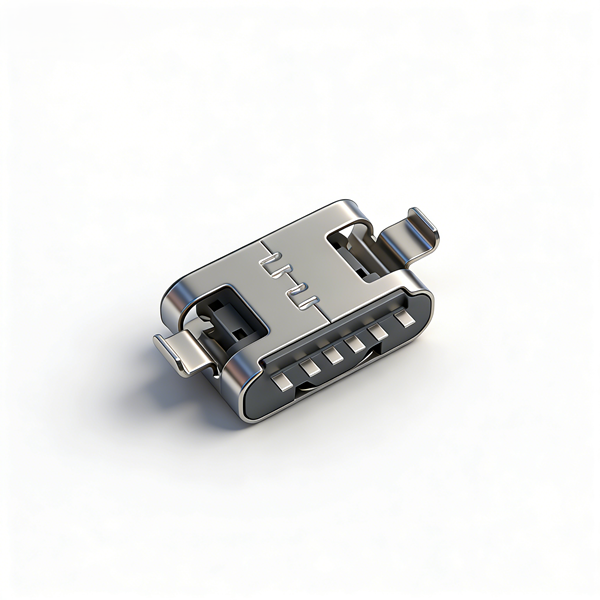

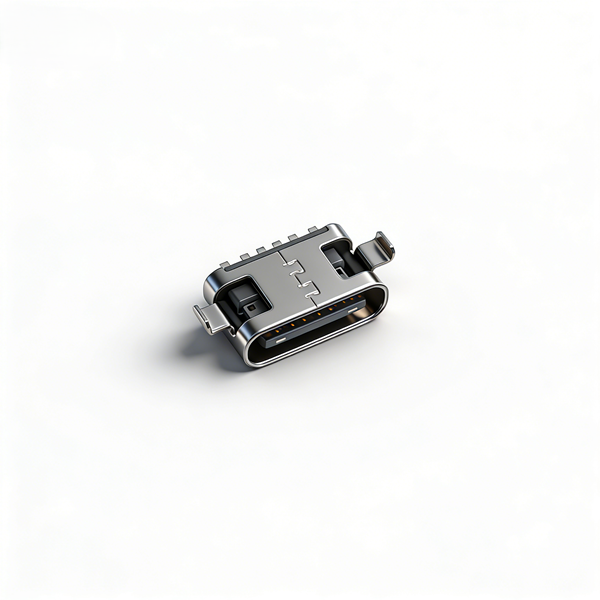

A01C615A是超薄0.8mm沉板专用Type-C，本体仅5.15mm，沉板嵌入PCB大幅降低整机厚度；仅左右两脚贴片，横向占用空间极小，不锈钢卷边外壳搭配独立中夹屏蔽片，基础EMI屏蔽稳定。取消内置接触弹片，万次插拔不易出现接触不良。

LCP耐高温胶适配标准回流焊，铜合金镍金端子导电稳定；本品只保留充电线路，无数据引脚，简化超薄沉板PCB设计，无防水能力，仅干燥室内设备使用，标准卷带自动化包装，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严格控制峰值260℃、保温10秒，防止LCP胶芯软化变形；

• PCB需开0.8mm匹配沉板槽，焊盘严格按±0.05公差图纸加工；

• 本品仅充电，有数据传输需求设备不可选用；

• 两脚贴片屏蔽弱，电磁干扰大整机不推荐；

• 无防水结构，禁止淋雨、浸水、户外潮湿设备配套；

• 无内置弹片，禁止暴力插拔，避免端子弯折充电中断；

• 长期负载不超过3A，防止端子发热氧化、电阻上升；

• 仓储干燥通风，不锈钢外壳、屏蔽夹防潮防锈；

• 插拔上限10000次，适合中小型充电数码；

• 批量投产前完成沉板PCB、回流焊、万次插拔测试。
