TYPE C母座6PIN 板上两脚插板SMT L=5.35

产品详情

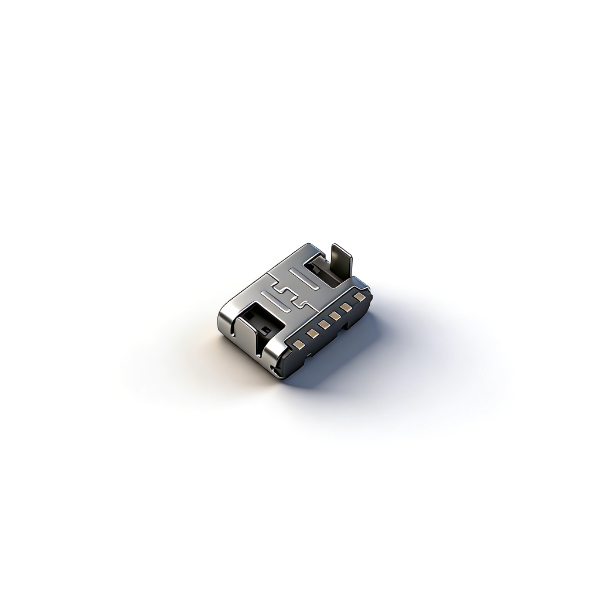

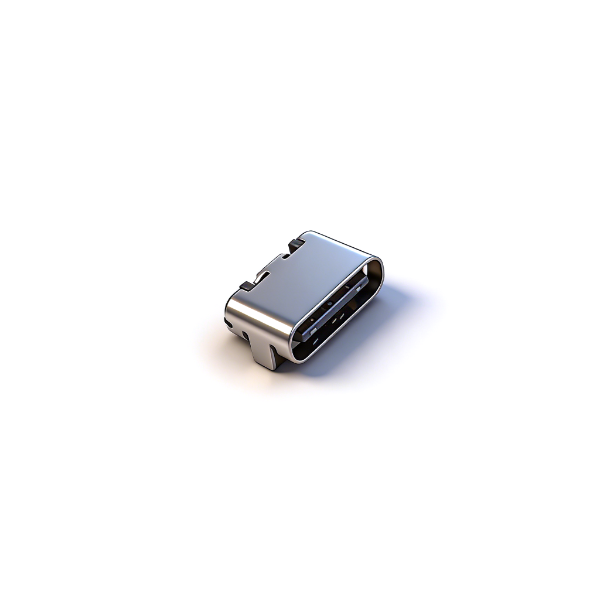

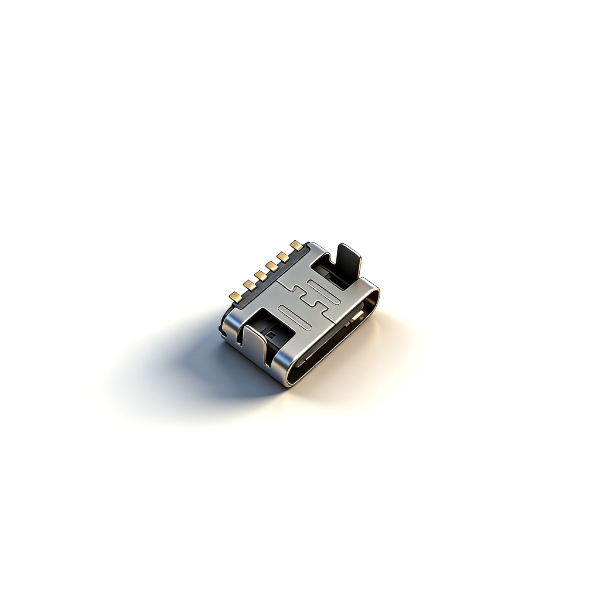

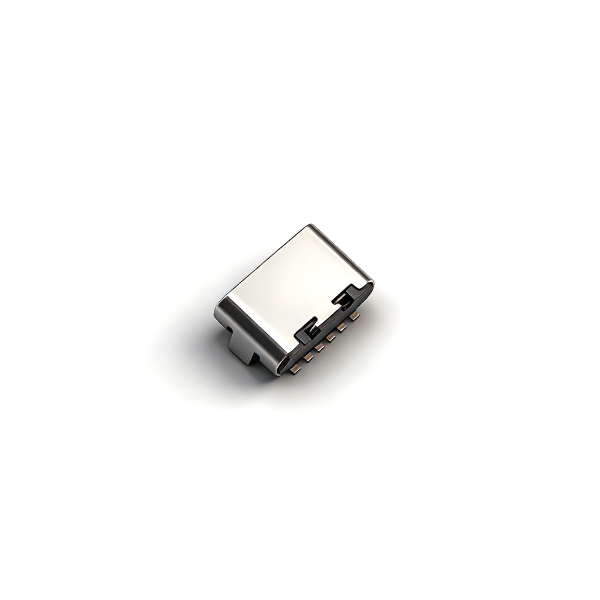

A01C603B为迷你短款两脚贴片连接器，总长仅5.35mm，仅左右两侧接地脚，大幅节省PCB横向空间；不锈钢直边外壳搭配独立中夹屏蔽片，基础抗干扰，取消内置接触弹片，减少插拔接触故障，耐久可达万次。

LCP耐高温塑胶适配标准回流焊，铜合金镍金端子导电稳定；本品只保留充电线路，省去数据引脚，降低超薄设备PCB布线成本，无防水设计，仅室内干燥环境使用，支持样品与大批量卷带贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化变形；

• PCB仅左右两处接地焊盘，严格按±0.05公差图纸加工，避免接地不良；

• 本品仅充电引脚，有数据传输需求不可选用；

• 两脚结构EMI屏蔽弱于四脚款，电磁干扰大设备不推荐；

• 无防水结构，禁止淋雨、浸水、户外潮湿整机配套；

• 无内置弹片，禁止暴力插拔，避免端子弯折造成充电断连；

• 长期负载不超过3A，防止端子发热氧化增大接触电阻；

• 仓储保持干燥通风，不锈钢外壳与屏蔽片防潮防锈；

• 插拔寿命10000次，适合小型中高频充电设备；

• 大批量投产前完成回流焊、万次插拔可靠性测试。
