TYPE C母座6PIN 板上两脚插板SMT L=5.35

产品详情

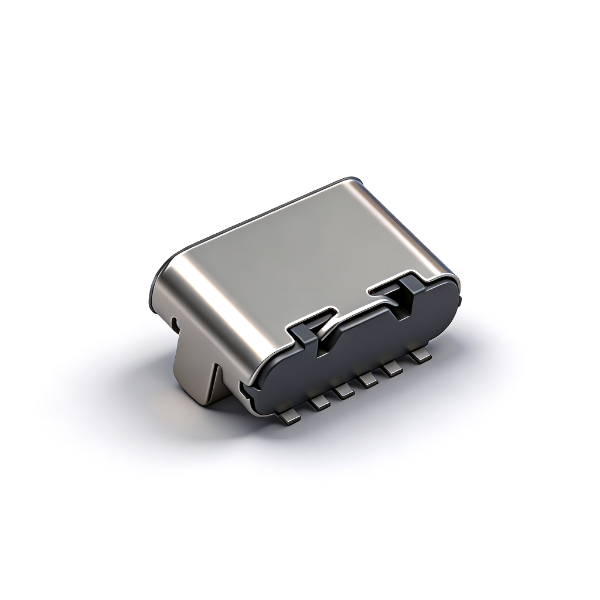

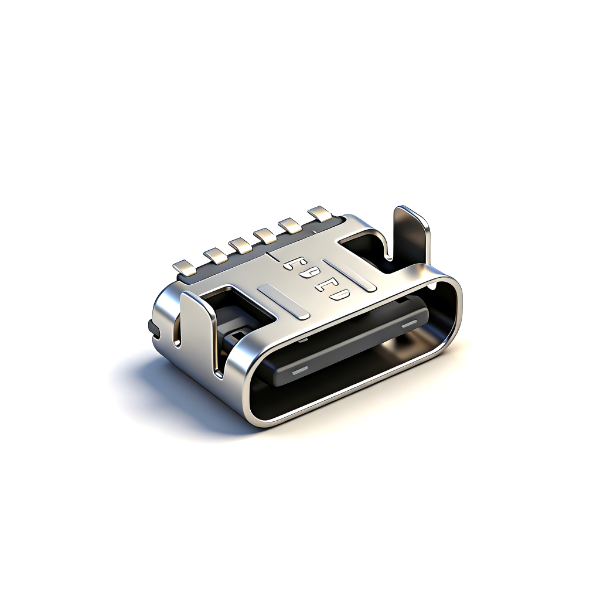

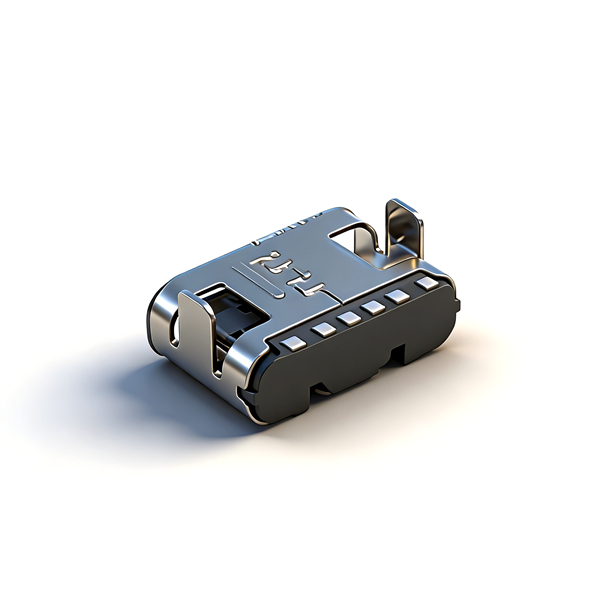

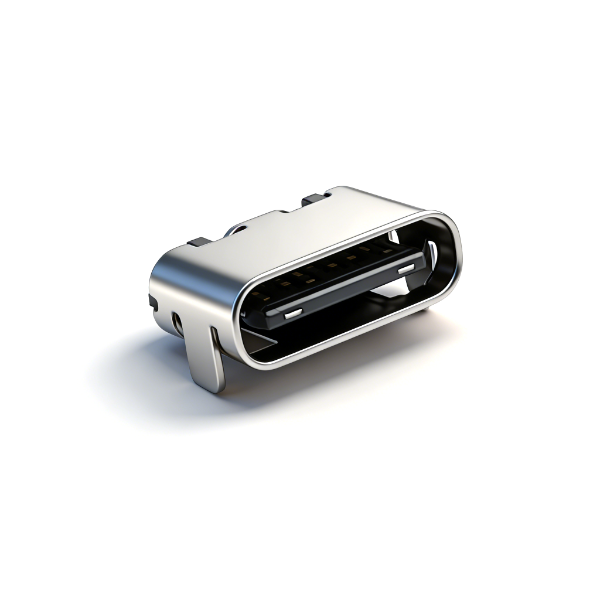

A01C603A为本系列迷你极简款Type-C，总长仅5.35mm，取消前后外壳贴脚，只保留左右两处两脚贴片，最大限度压缩PCB占用宽度；不锈钢卷边外壳搭配独立中间屏蔽夹片，基础抗干扰能力充足；取消内置接触弹片，插拔故障率更低，耐久可达万次。

LCP耐高温胶适配标准回流焊，铜合金镍金端子导电稳定；本品仅充电引脚，省去数据线路，适配低成本超薄小型数码，无防水结构，仅干燥室内环境使用，标准工业卷带批量供货，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化变形；

• PCB仅左右两处外壳焊盘，严格按±0.05公差图纸开孔，避免接地不良；

• 本品只有充电引脚，需要数据传输的设备不可选用；

• 无防水结构，禁止淋雨、浸水、户外潮湿整机配套；

• 仅两侧接地脚，整机EMI屏蔽弱于四脚型号，干扰大设备不推荐；

• 无内置弹片，禁止暴力插拔，防止细端子永久弯折、充电断连；

• 长期负载不超过3A，避免端子持续发热氧化增大接触电阻；

• 仓储保持干燥通风，不锈钢外壳、屏蔽夹片防潮防锈；

• 插拔寿命10000次，适合中高频小型充电设备；

• 大批量投产前完成回流焊、万次插拔全套可靠性测试。
