TYPE C母座6PIN 板上四脚插板SMT L=6.8

产品详情

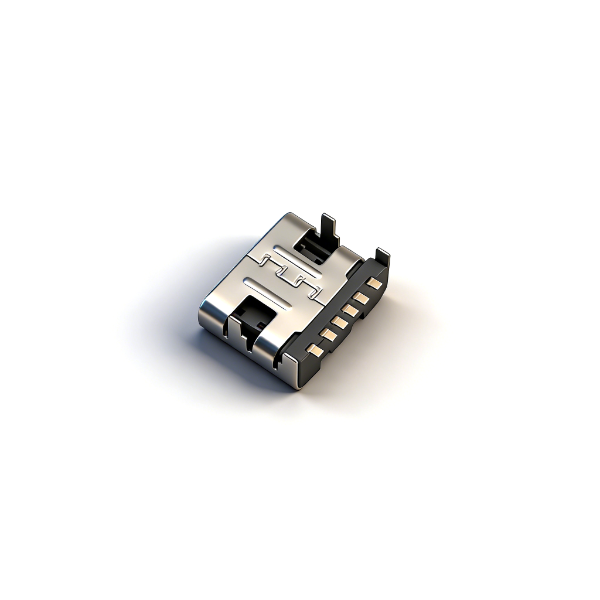

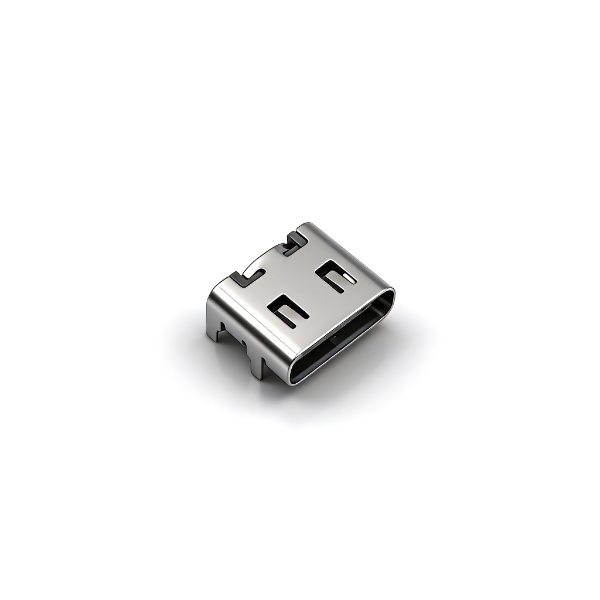

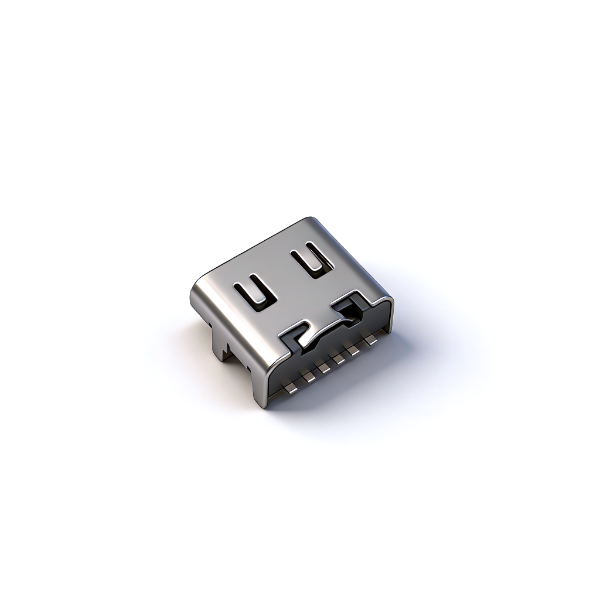

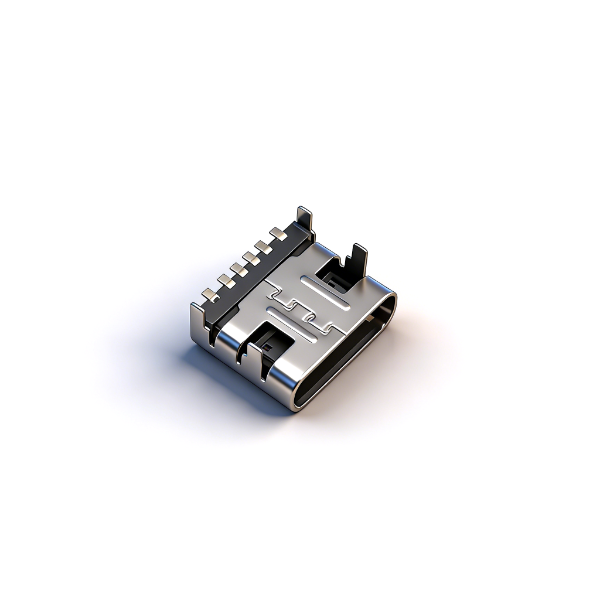

A01C602D为加长型纯充电Type-C连接器，整体长度6.8mm，四侧贴片脚焊接牢固；直边SUS201不锈钢外壳搭配独立中间屏蔽夹片，电磁屏蔽效果优于普通单壳款，取消内置接触弹片，大幅降低插拔接触故障，耐久可达万次。

胶芯采用UL94-V0耐高温LCP材质，适配标准回流焊制程；黄铜端子镍底闪镀金，导电稳定。本品省去DP/DN数据引脚，简化PCB布线，降低整机物料成本，无防水设计，仅适干燥室内设备，支持样品试样与大批量卷带贴片订单。

产品规格

注意事项

• SMT回流焊严格管控峰值260℃、保温10秒，防止LCP胶芯高温软化变形；

• PCB焊盘严格按±0.05公差图纸加工，四贴脚尺寸偏差易造成虚焊短路；

• 本品仅充电无数据引脚，有数据传输需求不可选用；

• 无防水结构，禁止户外淋雨、浸水、潮湿整机配套；

• 无内置弹片，禁止暴力插拔，避免黄铜端子永久弯折、充电断连；

• 长期负载不可超过3A，防止端子发热氧化，增大接触电阻；

• 成品仓储保持干燥通风，避免SUS201外壳、屏蔽片受潮生锈；

• 插拔寿命10000次，适合中高频充电设备；

• 大批量投产前完成回流焊、万次插拔全套可靠性测试。
