防水TYPE C母座6PIN 板上两脚插板SMT L=7.3 全塑

产品详情

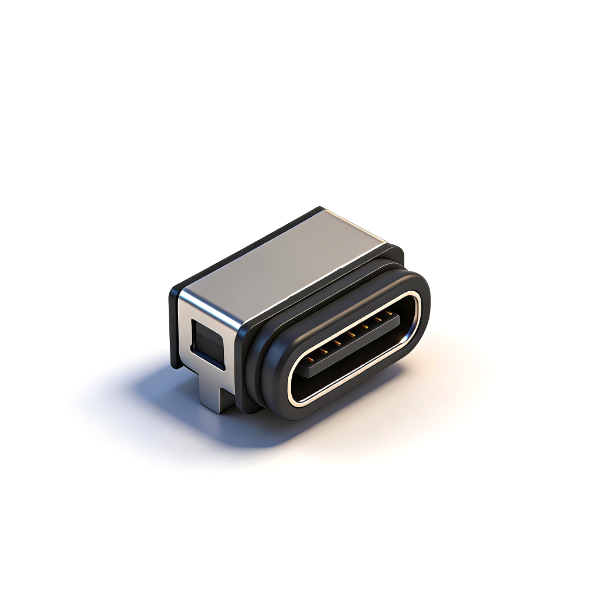

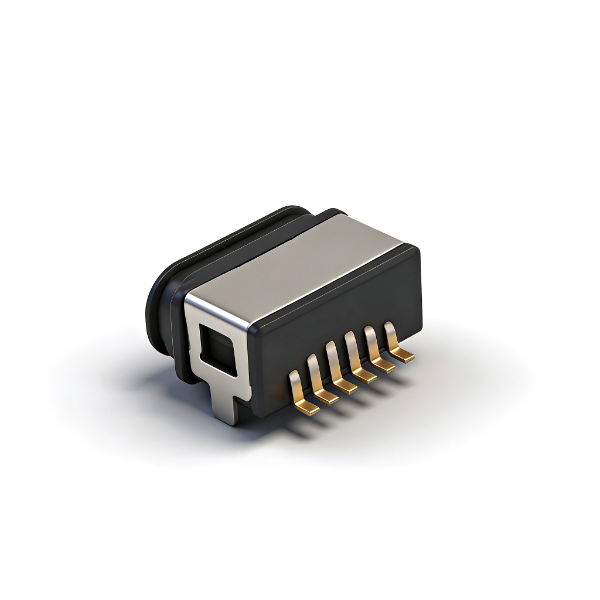

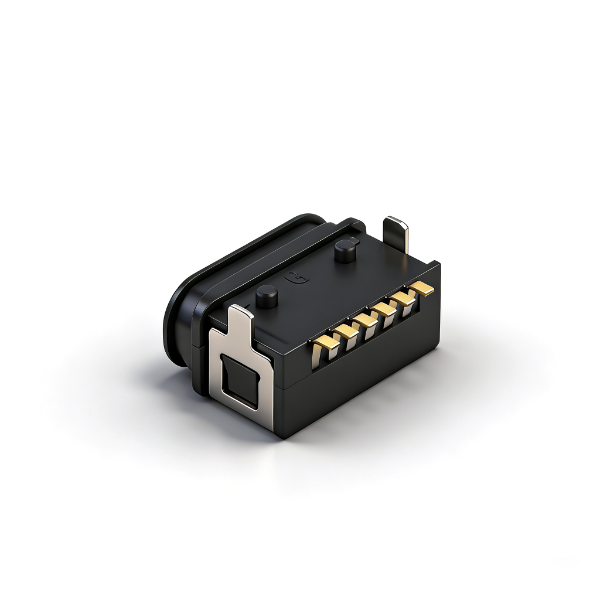

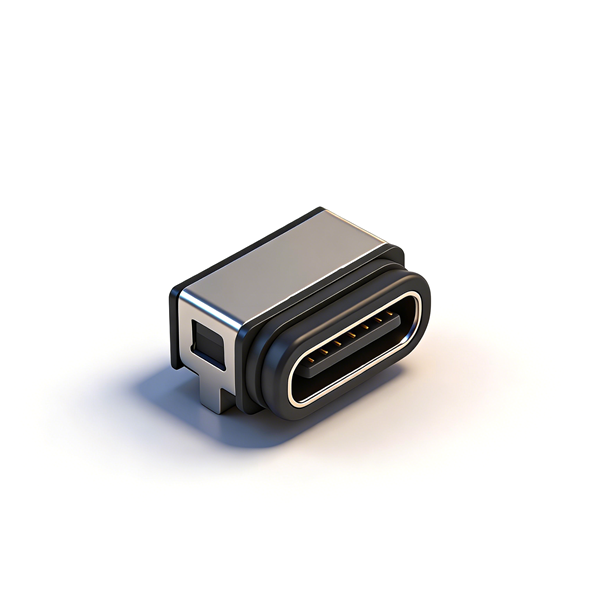

B09W0602B 6PIN防水Type-C母座为板上两脚插板SMT全塑结构，整体长度7.3mm，原厂配套标准化PCB顶层布局图纸，兼容高速SMT贴片产线，批量焊接稳定便捷。本品防水等级达IPX8深水防护级别，支持10米水下浸泡30分钟无渗漏，装配外壳时需涂抹环保润滑油，配合密封胶圈双重密封，深水环境密封性可靠。

产品壳体采用玻纤增强PA10T耐高温塑胶，屏蔽外壳选用SUS301不锈钢加厚镀镍；6PIN导电端子采用C5210磷铜基材，底层厚镀镍、触点区域镀金，大幅降低接触电阻，抗氧化耐腐蚀，高低温环境下导电性能稳定。电气参数支持3A大电流充电，工作温度覆盖-30℃至85℃，插拔力度适中，插拔循环寿命10000次，长期使用不易松动断连。产品通过ROHS、REACH环保检测，无有害物质，可出口全球市场，支持样品测试、大批量定制，适配潜水设备、水下照明、深度防水穿戴、户外防水工控、防水摄像器材等高防护电子产品配套。

产品规格

注意事项

• 采用SMT贴片回流焊工艺，严格管控焊接温度与时长，避免PA10T塑胶高温变形、密封胶圈老化失效，破坏IPX8防水性能；

• 外壳组装工序必须均匀涂抹指定环保润滑油，油量过少会导致密封间隙渗水，过量易污染端子影响导电；

• 密封胶圈装配到位，不可挤压变形、破损，胶圈损伤会直接丧失IPX8深水防护能力；

• 成品储存环境保持干燥通风，远离潮湿、酸碱、油污环境，防止不锈钢外壳、镀金端子氧化发黑；

• 使用时禁止暴力插拔Type-C公头，避免6PIN导电端子折弯移位，造成充电接触不良、断流；

• 产品额定最大电流3A，禁止长期超负载大电流运行，防止端子发热加速老化、缩短使用寿命；

• 整机深水防水测试前，严格按照规格书PCB布局焊接，定位孔、焊盘尺寸偏差会造成装配间隙漏水；

• 大批量投产前务必先申领样品，完成高低温、10米深水浸泡、10000次插拔全项可靠性测试，确认整机适配后再批量采购；

• 装配作业保持手部洁净，避免油污附着密封胶圈，降低胶圈密封贴合度，影响防水效果。
