TYPE C母座6PIN 板上四脚插板SMT L=6.8

产品详情

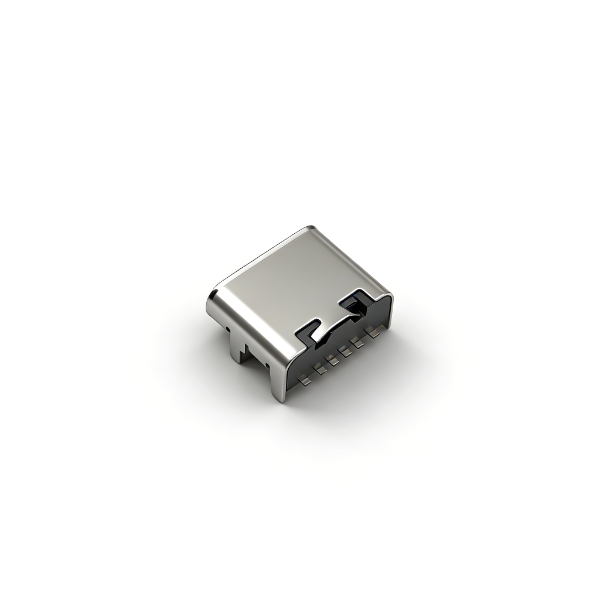

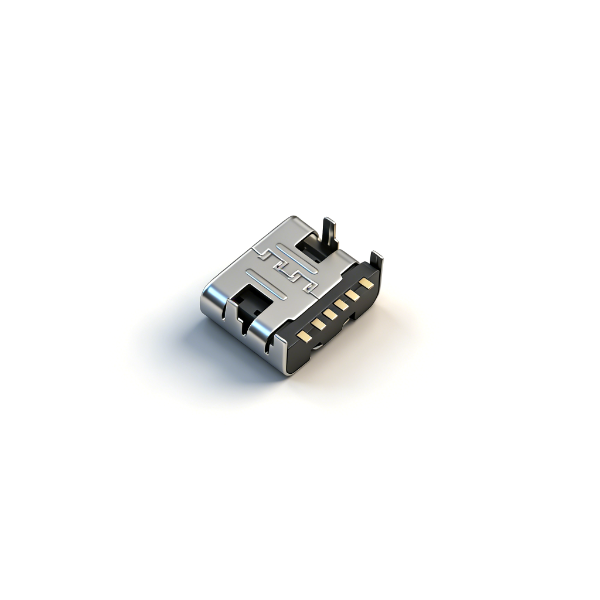

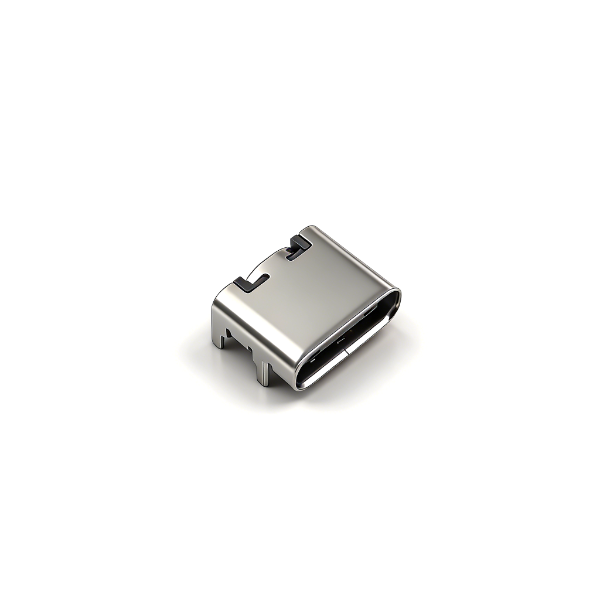

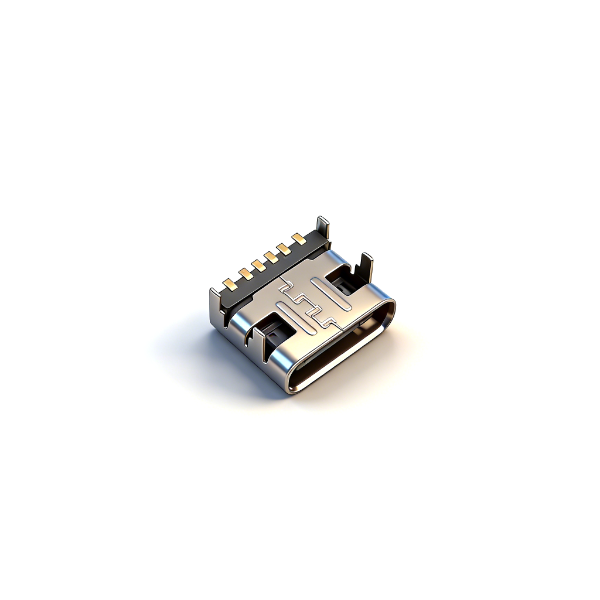

A01C602C为加长6.8mm纯充电Type-C连接器，四脚全贴焊接稳固；不锈钢卷边外壳搭配独立中间屏蔽夹片，电磁抗干扰优于普通单壳款；取消内置接触弹片，减少插拔故障，耐久可达万次。

LCP耐高温胶适配标准回流焊，端子镍金电镀导通稳定；本品只保留充电引脚，省去数据线路，降低整机PCB布线成本，仅干燥室内环境使用，无防水能力，标准卷带自动化包装，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严格管控峰值260℃、保温10秒，防止LCP胶芯软化变形；

• PCB焊盘严格按±0.05公差图纸加工，四贴脚偏移易产生虚焊；

• 本品仅充电，有数据传输需求不可选用；

• 无防水结构，禁止淋雨、浸水、户外潮湿整机配套；

• 无内置弹片，禁止暴力插拔，避免端子弯折造成充电中断；

• 长期负载不可超过3A，防止端子发热氧化、接触电阻上升；

• 仓储保持干燥通风，不锈钢外壳与屏蔽夹片防潮防锈；

• 插拔上限10000次，适合中高频充电设备；

• 批量投产前完成回流焊、万次插拔可靠性测试。
