TYPE C母座6PIN 板上四脚插板SMT L=6.5

产品详情

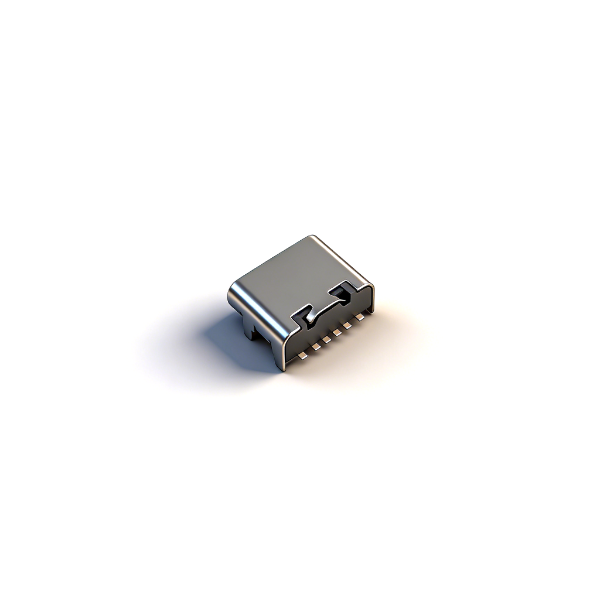

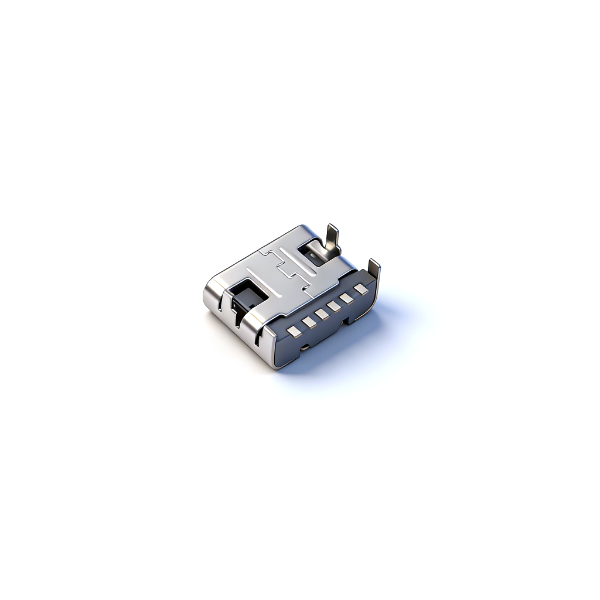

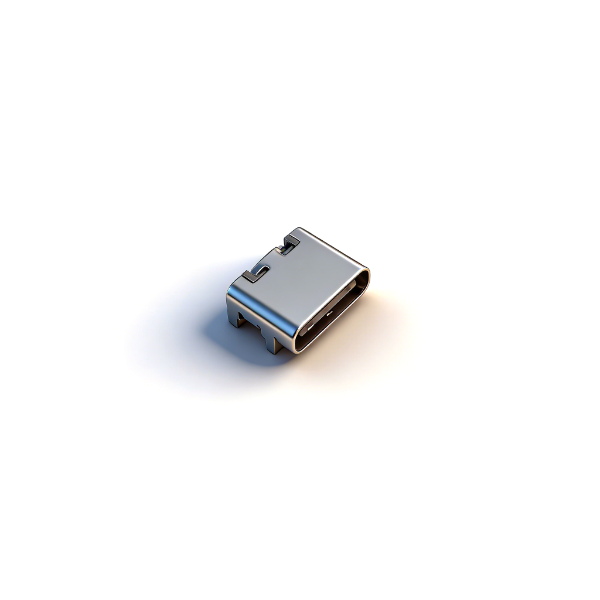

A01C601D为6.5mm标准板上纯充电连接器，四侧贴片脚焊接受力均匀，直边SUS201不锈钢外壳搭配独立中夹屏蔽片，电磁屏蔽性能优于无夹片基础款；取消内置接触弹片，大幅降低插拔故障概率，耐久达万次。

胶芯采用耐高温LCP材质，适配标准回流焊制程；黄铜端子镍底闪镀金，导电稳定。本品仅充电引脚，省去数据线路，简化PCB设计、降低整机物料成本；无防水设计，仅干燥室内整机可用，支持样品试样与大批量卷带贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化变形；

• PCB焊盘严格按±0.05公差图纸加工，四贴脚偏移易造成虚焊短路；

• 本品仅充电无数据引脚，需要数据传输设备不可选用；

• 无防水结构，禁止户外淋雨、浸水、潮湿整机配套；

• 无内置弹片，禁止暴力插拔，避免黄铜端子永久弯折、充电断连；

• 长期工作负载不超过3A，防止端子发热氧化增大接触电阻；

• 仓储保持干燥通风，避免SUS201外壳、屏蔽片受潮生锈；

• 插拔寿命10000次，适合中高频充电设备；

• 大批量投产前完成回流焊、万次插拔全套可靠性测试。
