TYPE C母座6PIN 板上四脚插板SMT L=6.5

产品详情

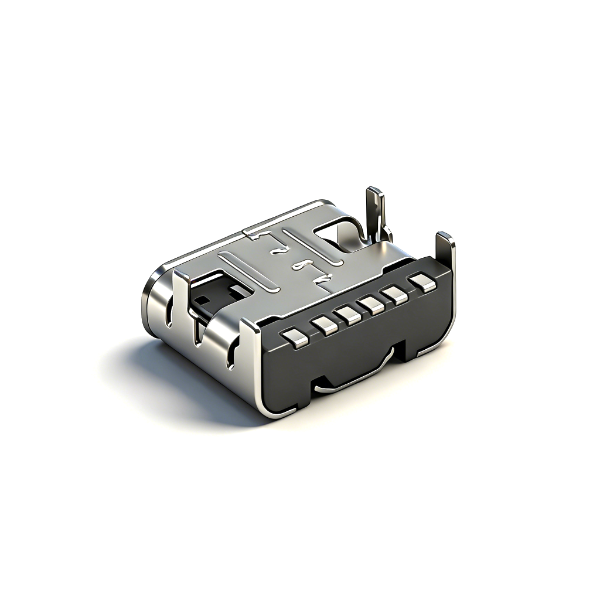

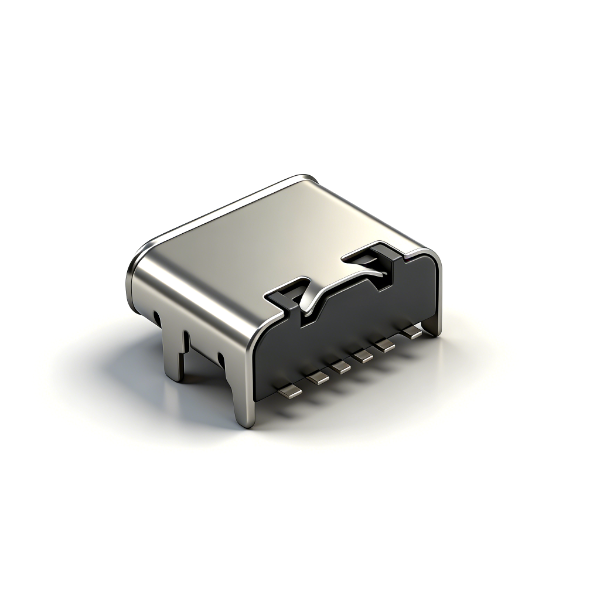

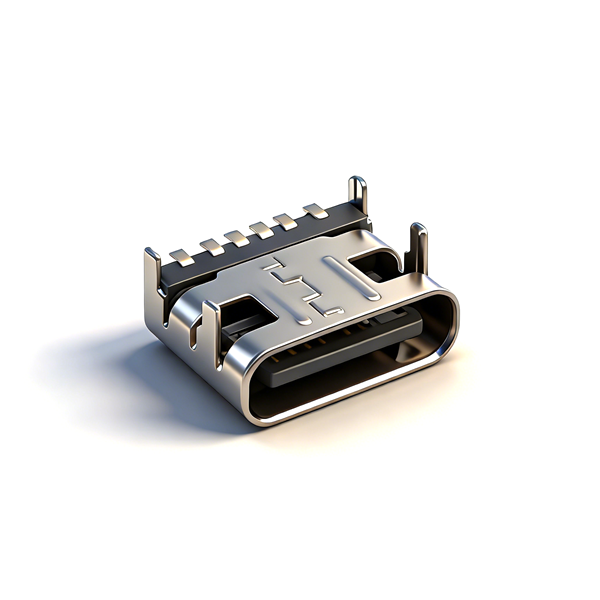

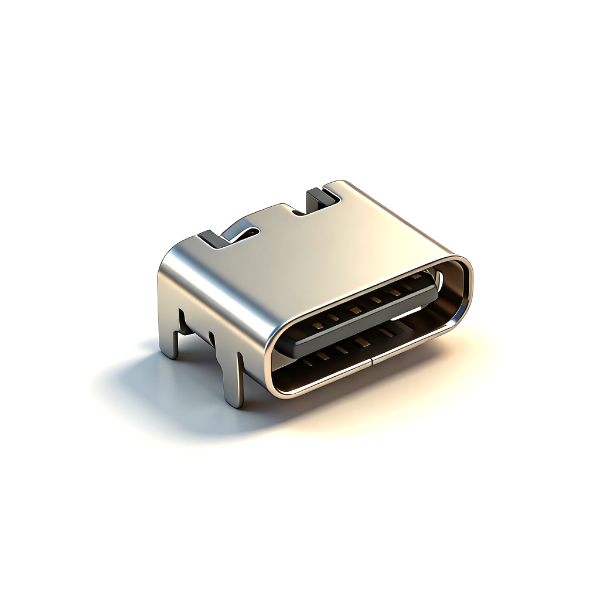

A01C601C为6PIN专用充电Type-C，整体6.5mm紧凑型板上结构，四脚全贴焊接牢固；外壳采用不锈钢卷边工艺，搭配独立中间屏蔽夹片，电磁屏蔽效果优于普通单壳款；取消内置接触弹片，减少接触故障，插拔耐久提升至10000次。

胶芯选用耐高温LCP适配回流焊，端子镍金电镀导电稳定；本品省去DP/DN数据引脚，专门面向仅充电需求的低成本数码，简化PCB线路降低客户成本，无防水结构，仅干燥室内设备使用，标准卷带自动化包装，支持试样大批量贴片订单。

产品规格

注意事项

• SMT回流焊控制峰值260℃保温10秒，防止LCP胶芯变形；

• PCB焊盘严格按±0.05公差图纸加工，四贴脚偏移易虚焊；

• 本品只有充电引脚，需要数据传输不可选用；

• 无防水结构，禁止淋雨、浸水、户外潮湿整机；

• 无内置弹片，避免暴力插拔弯折端子，造成充电断连；

• 长期负载不超过3A，防止端子发热氧化增大接触电阻；

• 仓储保持干燥通风，不锈钢外壳、屏蔽片防潮防锈；

• 插拔寿命10000次，适合中高频充电设备；

• 大批量投产前完成回流焊、万次插拔可靠性测试。
