TYPE C母座6PIN 板上外壳SMT L=4.0 带数据 无外壳脚 有柱

产品详情

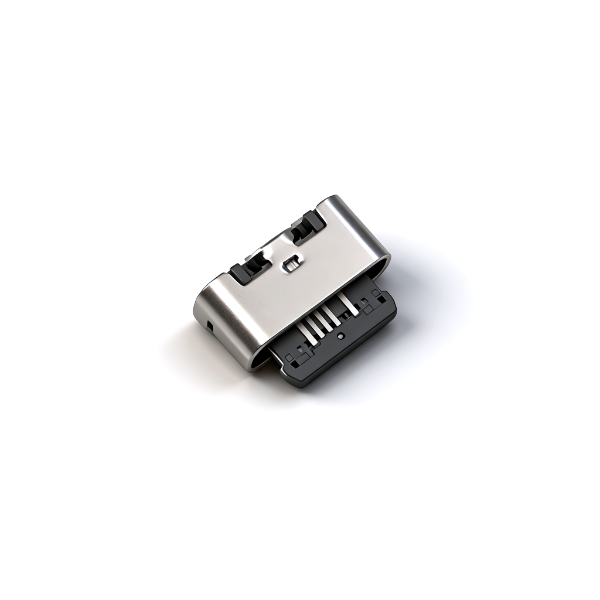

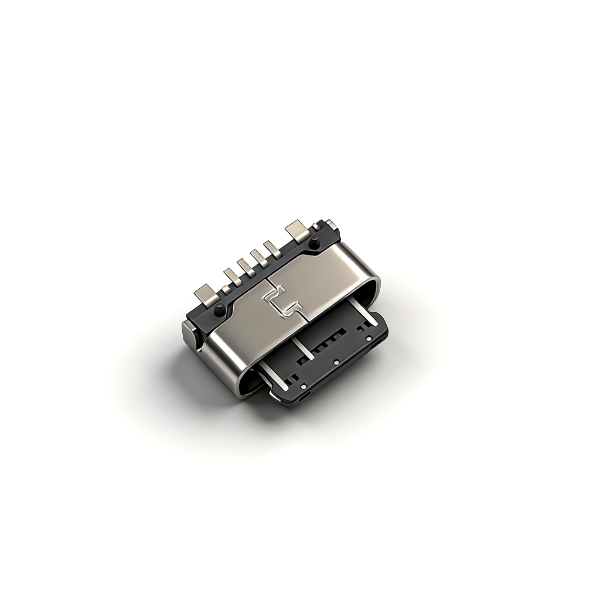

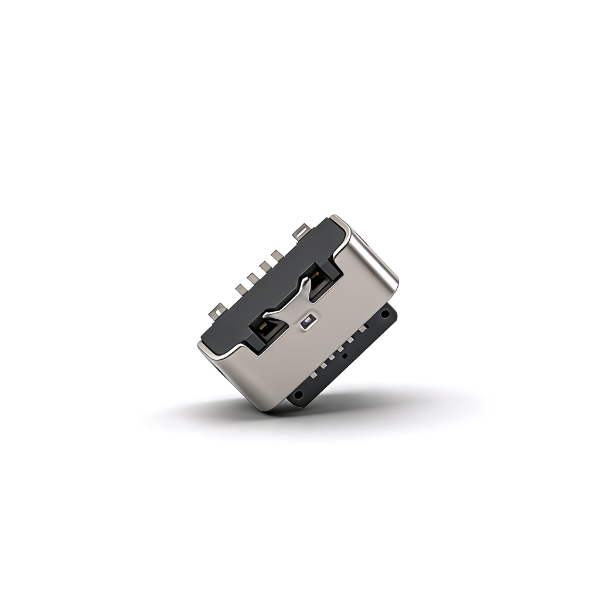

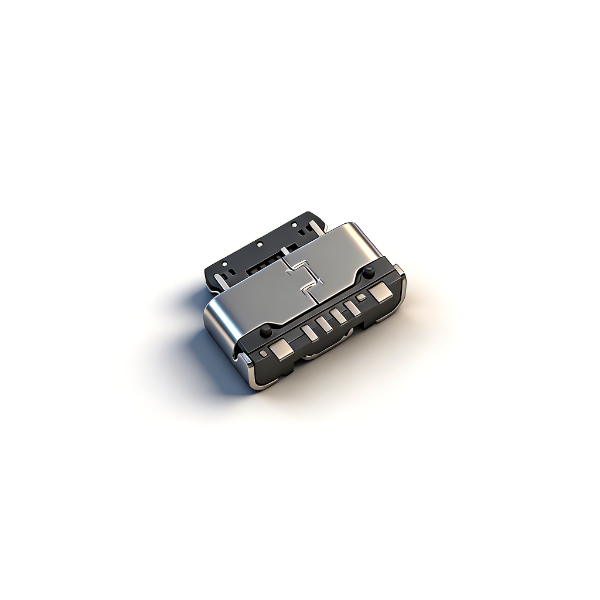

A01E611A为本系列迷你超短款Type-C，总长仅4.0mm，取消传统外壳贴片接地脚，只保留6路信号焊盘，最大程度节省PCB横向空间，专为超薄微型设备开发。胶芯采用带支撑柱LCP耐高温材质，回流焊高温不易变形，不锈钢外壳全域镀镍防锈。

6PIN配置包含DP/DN数据通道，区别纯充电型号，可实现基础文件传输；无外壳接地脚简化PCB布线，但整机EMI屏蔽性能弱于带贴脚型号，适合无严苛干扰的小型数码。标准卷带自动化包装，无防水结构，仅室内干燥环境使用，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊管控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB仅6路信号焊盘，严格对照图纸开孔，避免隐藏端子接错短路；

• 无外壳接地脚，整机电磁屏蔽较差，干扰大设备不推荐选用；

• 本品无防水结构，禁止淋雨、浸水、户外潮湿整机配套；

• 仅支持USB2.0低速传输，高速设备更换16/24PIN全功能型号；

• 禁止暴力插拔，微型细端子极易弯折，造成充电/数据断连；

• 长期负载不超3A，防止端子发热氧化，增大接触电阻；

• 仓储干燥通风，避免不锈钢外壳受潮生锈；

• 插拔上限5000次，高频插拔设备不适用；

• 批量投产前完成回流焊、插拔可靠性试样测试。
