TYPE C母座6PIN 板上四脚全贴SMT L=7.35 带数据 带中夹片 有柱

产品详情

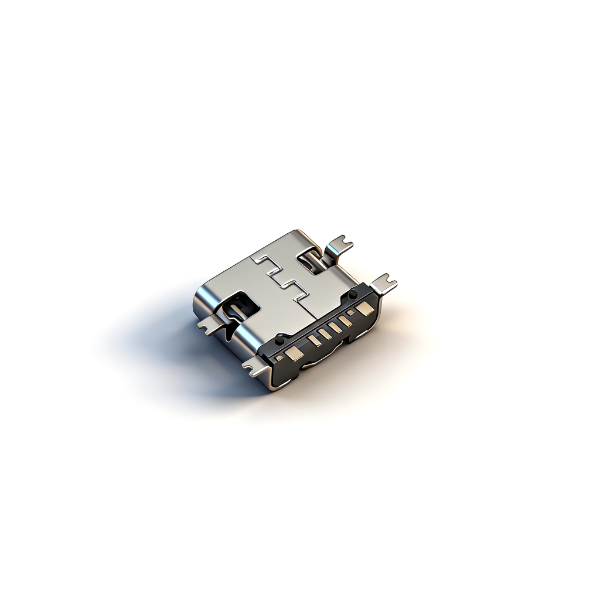

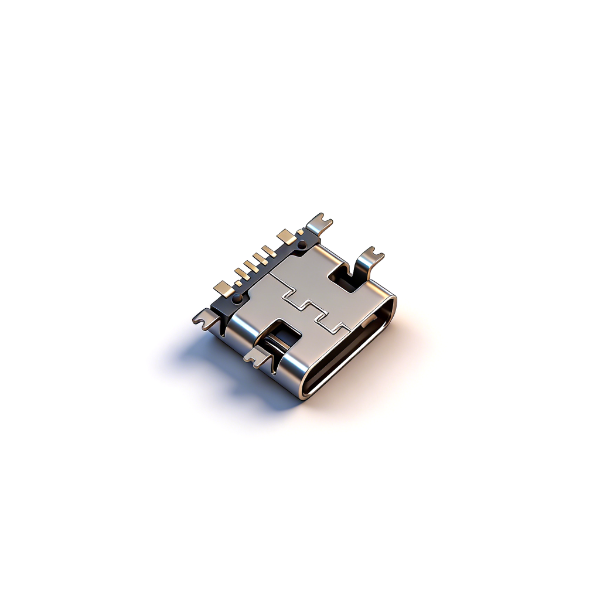

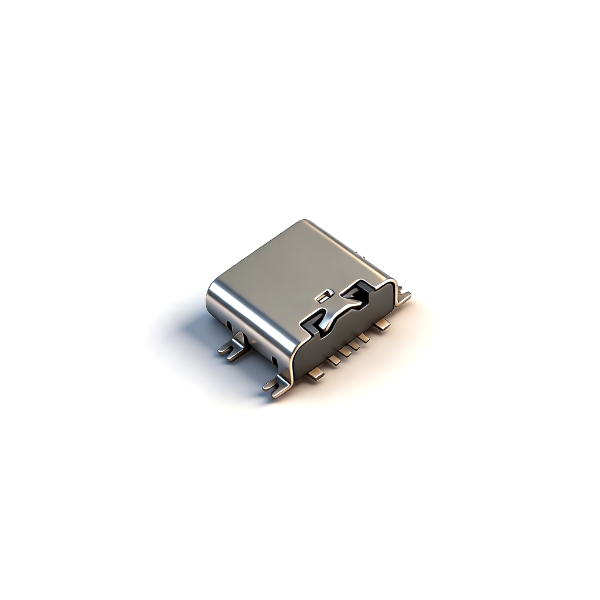

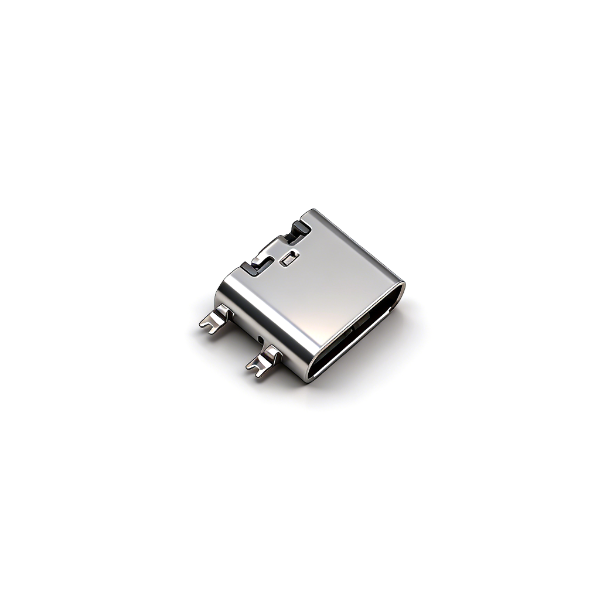

A01E603A为7.35mm加长板上全贴片Type-C，四侧完整贴地脚焊接稳固；胶芯内置支撑柱提升高温结构强度，额外增设独立不锈钢中夹屏蔽片，相比同系列无夹片型号EMI屏蔽性能更强，适合有轻微电磁干扰的整机。

铜合金端子镍金电镀，6PIN同时实现充电与基础数据传输，适配常规SMT自动化产线，标准卷带包装大批量生产友好。本品无防水设计，仅干燥室内使用，高频数据传输设备建议选用16/24PIN全功能款，支持试样与批量贴片订单。

产品规格

注意事项

• SMT回流焊严格控制峰值260℃、保温10秒，防止LCP胶芯软化变形；

• PCB焊盘严格按±0.05公差图纸加工，四全贴脚偏移易出现虚焊；

• 本品无防水结构，禁止户外淋雨、浸水、潮湿整机配套；

• 仅支持USB2.0低速数据，高速传输设备请选用16/24PIN型号；

• 内置中夹屏蔽片装配时避免挤压变形，会降低抗干扰效果；

• 禁止暴力插拔，防止铜合金端子永久弯折造成充/数据断连；

• 长期负载不可超过3A，避免端子发热氧化增大接触电阻；

• 仓储保持干燥通风，不锈钢外壳与夹片防潮防锈；

• 大批量投产前完成回流焊、5000次插拔全套可靠性测试。
