TYPE C母座6PIN 板上四脚插板SMT L=7.35 带数据 带数据 外壳脚长1.0 有柱 201 黄铜 LCP 黑色 编带

产品详情

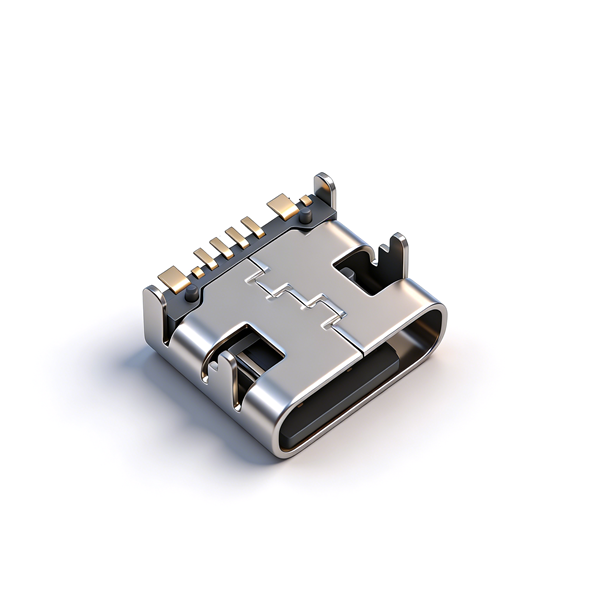

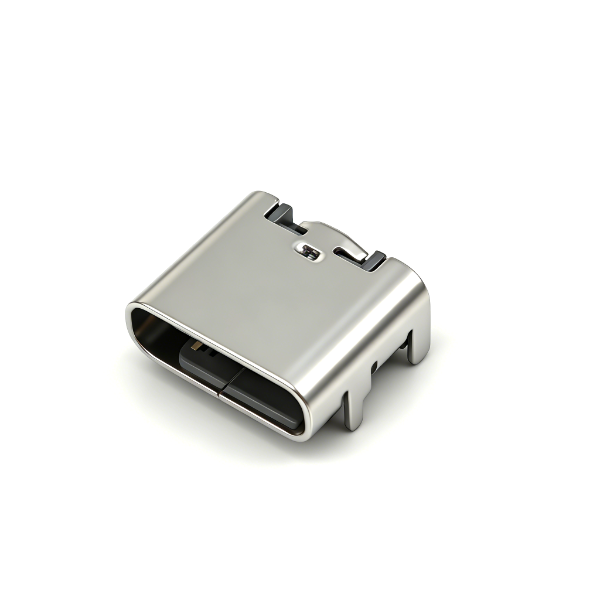

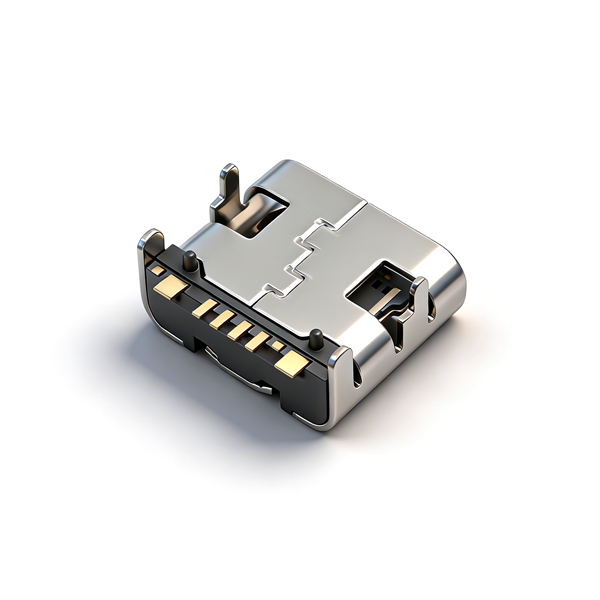

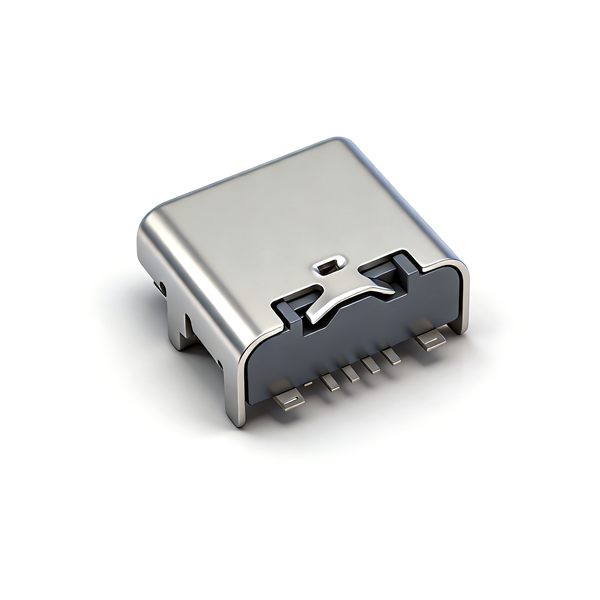

A01E602A为加长型板上6PIN充电数据两用连接器，总长7.35mm，比短款型号纵向尺寸更大；四侧对称1.0mm外壳贴片脚，贴片后受力均匀，震动环境不易虚焊脱落。胶芯采用带支撑柱LCP材质，结构强度更高，回流高温不易翘曲变形，外壳选用经济型SUS201不锈钢，黄铜镀金端子导电稳定。

本品区别纯充电6PIN母座，搭载DP、DN数据引脚，可实现基础USB2.0数据传输，兼顾充电与简单文件传输需求；标准工业卷带包装适配自动化贴片产，无防水结构，仅可在干燥室内整机使用，支持样品试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严格控制峰值260℃、保温10秒，超温会导致LCP胶芯软化变形；

• PCB焊盘严格遵循±0.05公差图纸，四1.0mm贴脚尺寸偏差易造成虚焊短路；

• 本品无防水结构，禁止淋雨、浸水、户外潮湿类整机配套；

• 仅支持USB2.0低速传输，高速数据需求请选用16PIN/24PIN全功能型号；

• 无内置接触弹片，禁止暴力插拔，避免黄铜端子永久弯折、接触不良；

• 长期工作不可超过3A额定电流，防止端子发热氧化增大接触电阻；

• 成品仓储保持干燥通风，防止SUS201不锈钢外壳受潮生锈；

• 插拔上限5000次，高频反复插拔设备不推荐选用；

• 大批量投产前完成回流焊、插拔全套可靠性试样测试。
