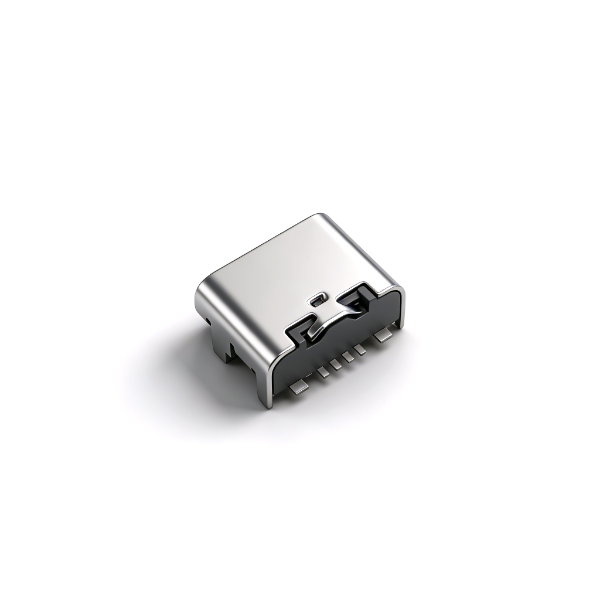

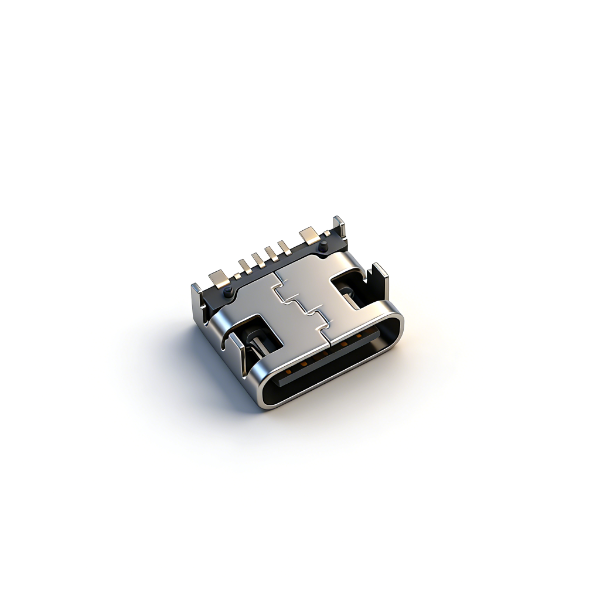

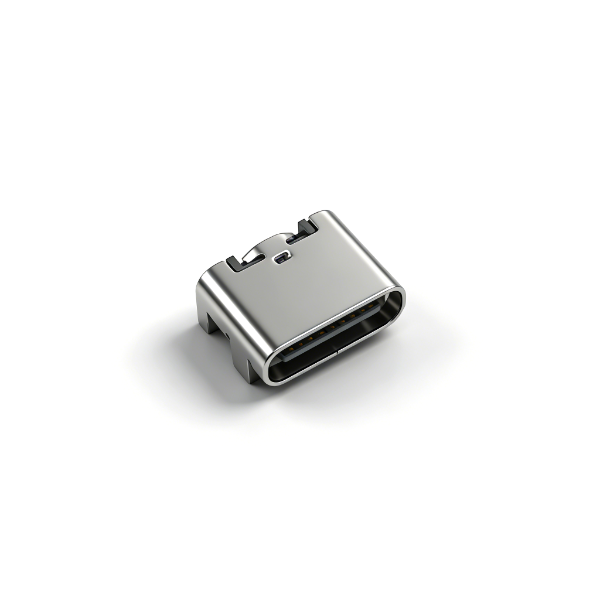

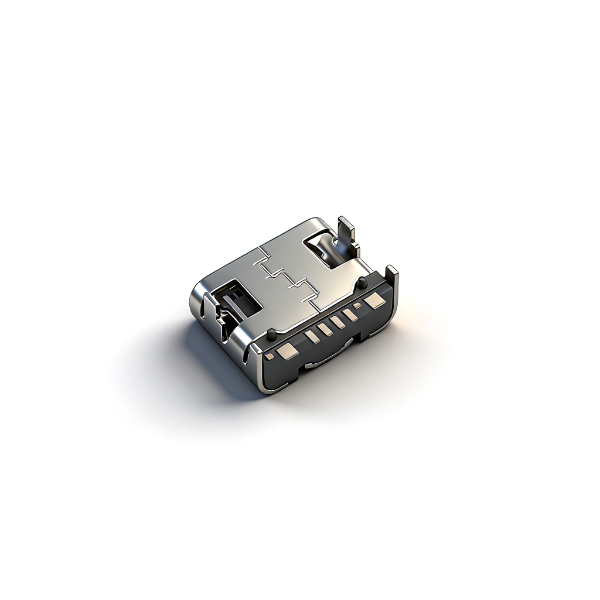

TYPE C母座6PIN 板上四脚插板SMT L=6.5 带数据外壳脚长1.0 有柱 201 黄铜 LCP 黑色 编带-模型

产品详情

A01E601A为板上紧凑型6PIN带数据连接器，总长仅6.5mm，四对称1.0mm外壳贴片脚，焊接受力均匀不易虚；内置支撑柱LCP胶芯，壳体结构强度优于无柱款，回流焊高温不易形变。外壳采用经济型SUS201不锈钢，黄铜端子镀金保障导电稳定性。

区别纯充电6PIN型号，本品搭载DP/DN数据引脚，兼顾5V 3A快充与USB2.0低速数据传输，满足小型数码传输需求；标准卷带载带适配全自动贴片，单卷1500PCS，仓储配套标准纸箱防护。无防水结构，仅适配室内干燥贴片整机，支持样品试样、大批量插件订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃仅保温10秒，避免LCP胶芯高温软化；

• PCB焊盘严格按±0.05公差图纸加工，四1.0mm贴脚偏移易虚焊短路；

• 本品无防水结构，禁止户外淋雨、浸水、潮湿整机配套；

• 带数据6PIN仅支持USB2.0低速传输，高速设备需选用16/24PIN型号；

• 禁止暴力插拔，黄铜细端子极易永久弯折，造成充电/数据断连；

• 长期负载不可超3A，防止端子发热氧化，增大接触电阻；

• 仓储保持干燥通风，避免SUS201外壳受潮生锈；

• 大批量投产前完成回流焊、5000次插拔可靠性测试。
