TYPE C母座6PIN 板上后两脚贴SMT L=6.5 二代 外壳脚长0.8 无柱 304 黄铜 LCP 黑色 无弹 编带-模型

产品详情

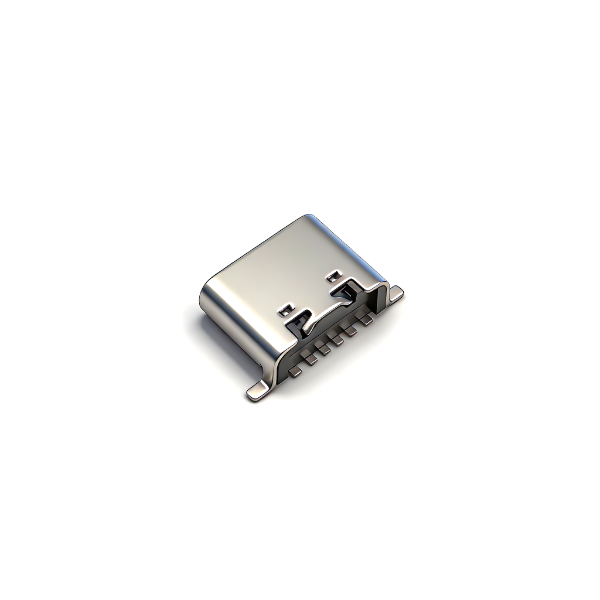

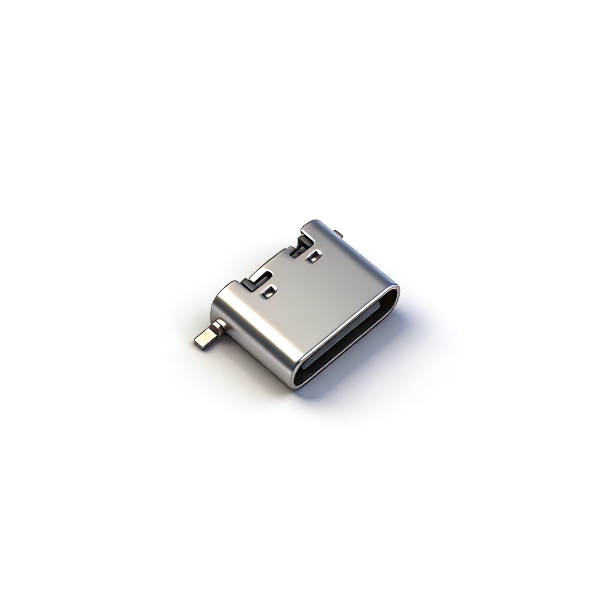

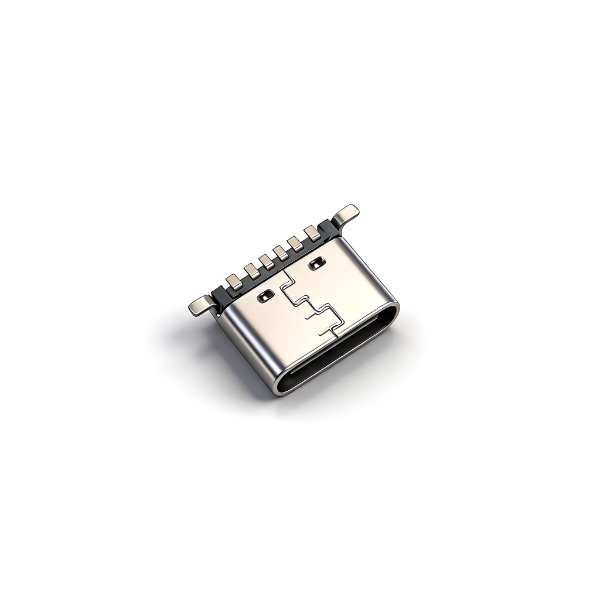

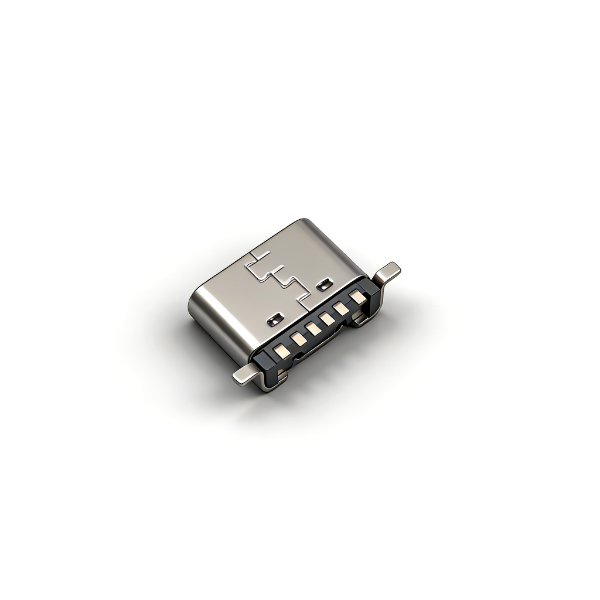

A01B611A为二代紧凑型板上6PIN充电专用Type-C，整体长度仅6.5mm，后置双SMT外壳定位脚长度0.8mm，贴片焊接稳固；采用无内柱、无内置弹片简化结构，物料成本更低，适合大批量平价充电设备。

胶芯选用UL94-V0耐高温LCP，可承受峰值260℃回流焊10秒不变形；外壳SUS304不锈钢防锈，黄铜导电端子底镍+触点镀金，接触稳定。本品仅6PIN充电配置，省去DP/DN/SBU数据引脚，简化PCB布线，降低客户成本，无防水结构，仅室内干燥小型数码配套，支持试样与卷带大批量订单。

产品规格

注意事项

• SMT回流焊控制峰值260℃仅保温10秒，超温会造成LCP胶芯变形；

• PCB焊盘严格按图纸尺寸加工，后置0.8mm外壳脚偏移易虚焊；

• 本品仅6PIN充电，无数据引脚，需要数据传输不可选用；

• 无防水结构，禁止淋雨、浸水、户外潮湿整机使用；

• 无内置弹片，避免暴力插拔，防止黄铜端子永久弯折；

• 长期负载不超过3A/5V，防止端子发热氧化增大电阻；

• 仓储保持干燥通风，避免不锈钢外壳生锈、端子氧化；

• 插拔上限5000次，高频插拔设备不推荐；

• 批量投产前完成回流焊、插拔可靠性试样。
