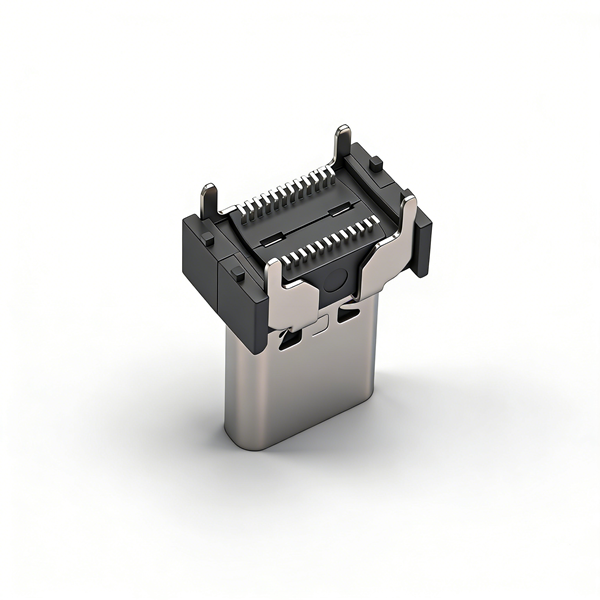

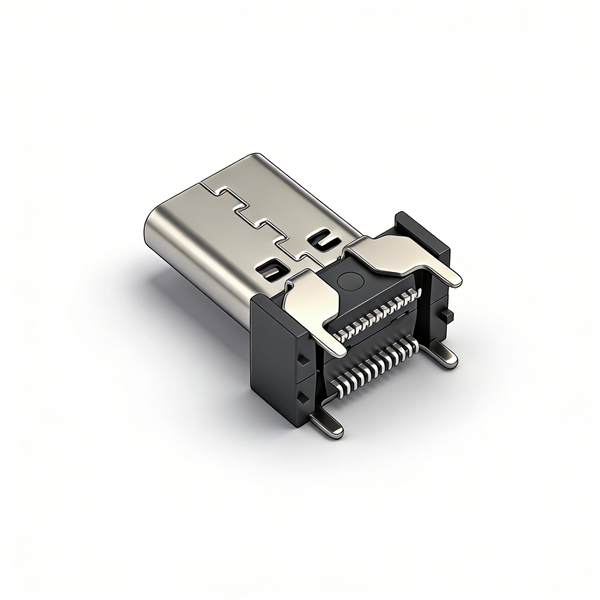

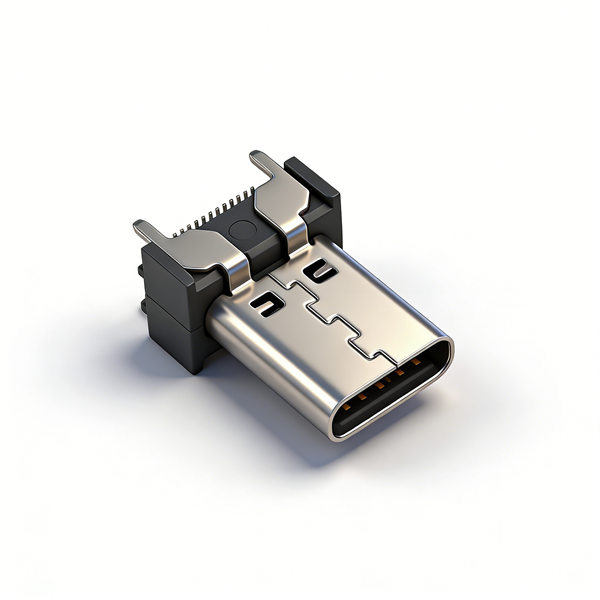

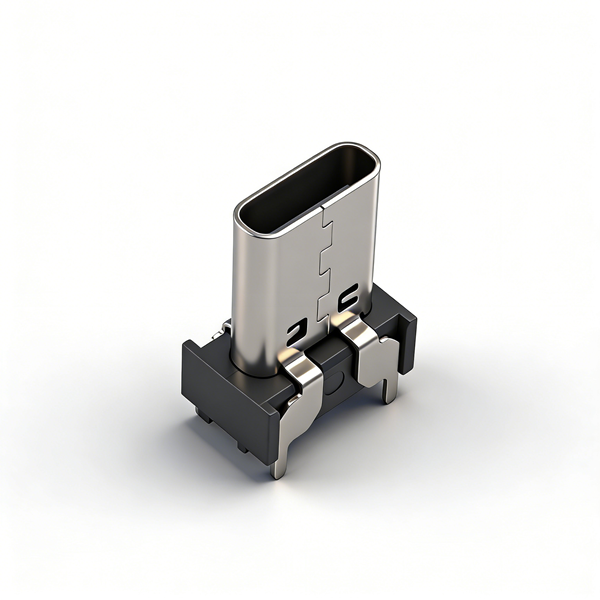

TYPE C母座24PIN 立式四脚插板SMT L=15.0 三模 无柱 无弹

产品详情

B102408A为本系列加长立式型号，总长15mm立式高度最高，四侧贴片定位脚分散受力，长期震动工况不易虚焊脱落；采用三模一体LCP胶芯，取消内支撑柱与内置接触弹片，搭配分体防护上盖，结构简化，减少接触类故障。

屏蔽系统采用SUS304外层外壳+两片SUS301接地片+中间屏蔽片三层复合结构，抗电磁干扰能力优于单双层屏蔽款；胶芯为E680等级UL94-V0耐高温LCP，回流焊不易变形；C7025镀金端子完整双通道差分线路，满足高速传输与大电流充电需求。无防水设计，仅干燥室内整机可用，支持样品试样与大批量卷带贴片订单。

产品规格

注意事项

• SMT回流焊管控峰值温度，避免LCP塑胶、防护上盖高温软化变形；

• PCB焊盘严格遵循±0.05公差图纸，四定位脚偏移易造成虚焊、端子短路；

• 本品无防水结构，禁止户外淋雨、浸水、潮湿整机配套；

• 无内置接触弹片，禁止暴力插拔公头，防止24PIN细端子永久弯折；

• 高速差分PCB走线需标准阻抗匹配，否则会降低高速数据传输稳定性；

• 成品仓储保持干燥通风，多层不锈钢屏蔽件受潮易生锈增大接触电阻；

• 大批量投产前完成回流焊、高低温、万次插拔全套可靠性测试。
