TYPE C母座24PIN 立式四脚插板SMT L=13.0 三模 无柱 无弹

产品详情

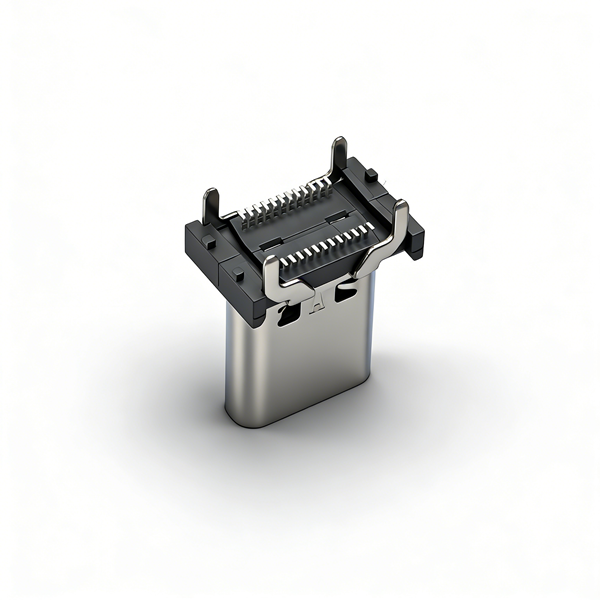

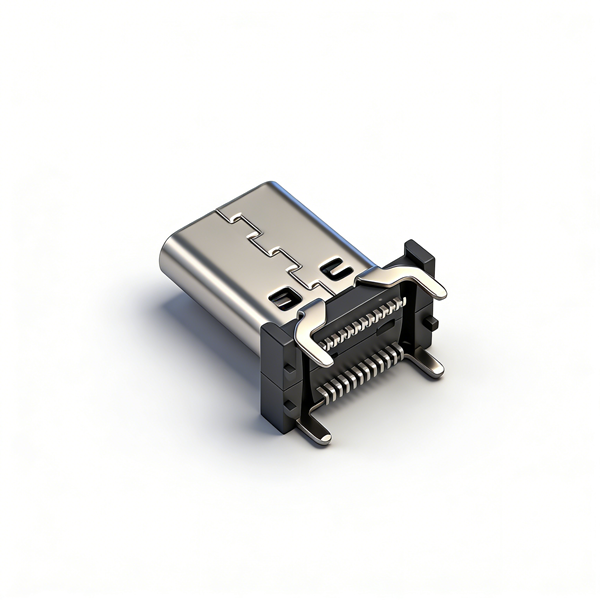

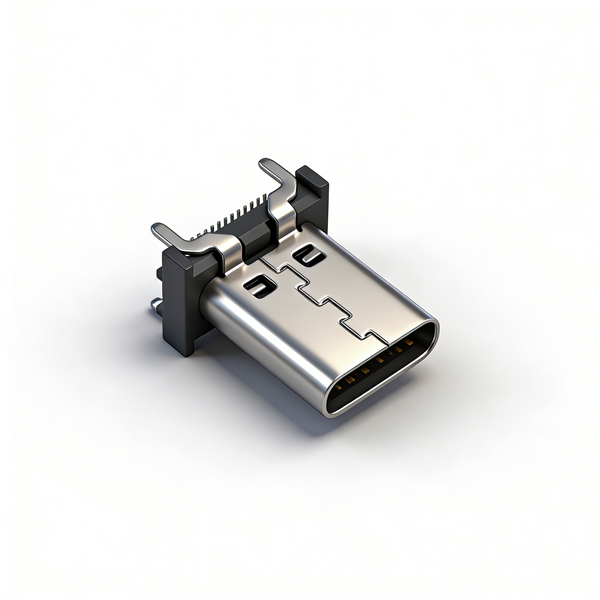

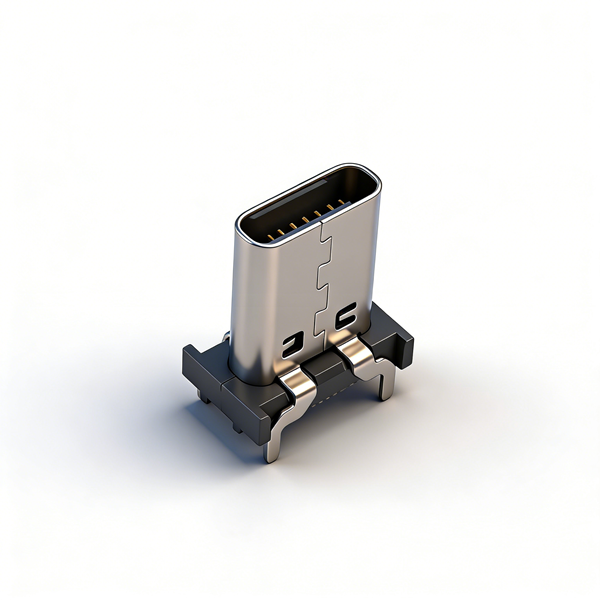

B102407A为13.0mm中等长度立式SMT连接器，四侧贴片脚均匀分散受力，贴片后抗震动、不易虚焊脱落；采用三模一体LCP胶芯，取消内支撑柱与内置接触弹片，搭配分体LCP上盖防护，结构简化、故障率更低，LCP材质耐高温适配回流焊大批量生产。

配备双层SUS301不锈钢接地片+中间屏蔽片，电磁屏蔽效果优异；C7025铜合金24PIN端子触点镀金，完整双通道高速差分走线，兼顾大电流充电与超高速数据传输。整机尺寸适中，平衡立式高度与PCB占用空间，无防水结构，仅干燥室内整机可用，支持样品试样与大批量卷带贴片订单。

产品规格

注意事项

• SMT回流焊严格管控炉温，避免LCP塑胶、上盖高温软化变形；

• PCB焊盘严格按±0.05公差图纸加工，四定位脚偏移易造成虚焊、端子短路；

• 本品无防水结构，禁止户外淋雨、浸水、潮湿环境整机配套；

• 无内置弹片，禁止暴力插拔公头，防止24PIN细端子永久弯折；

• 高速差分PCB线路需做标准阻抗匹配，否则会降低数据传输稳定性；

• 成品仓储保持干燥通风，防止不锈钢屏蔽件受潮氧化增大接触电阻；

• 大批量投产前完成回流焊、高低温、万次插拔全套可靠性测试。
