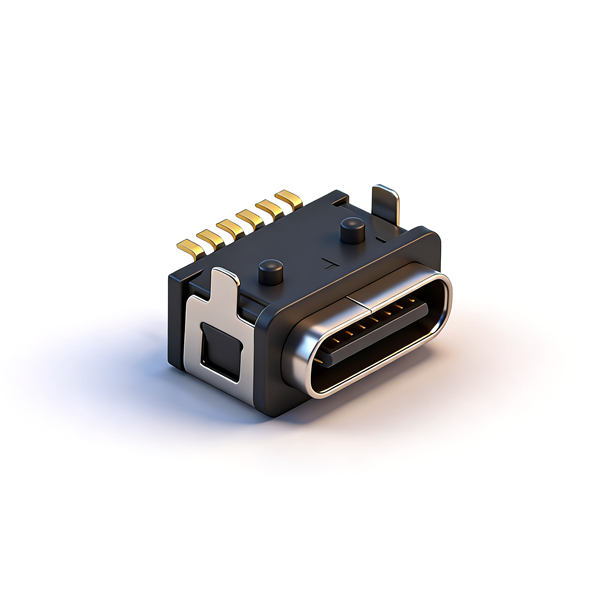

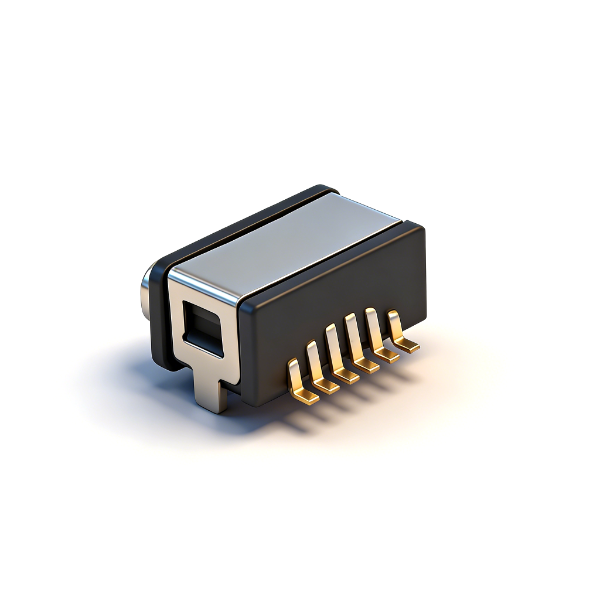

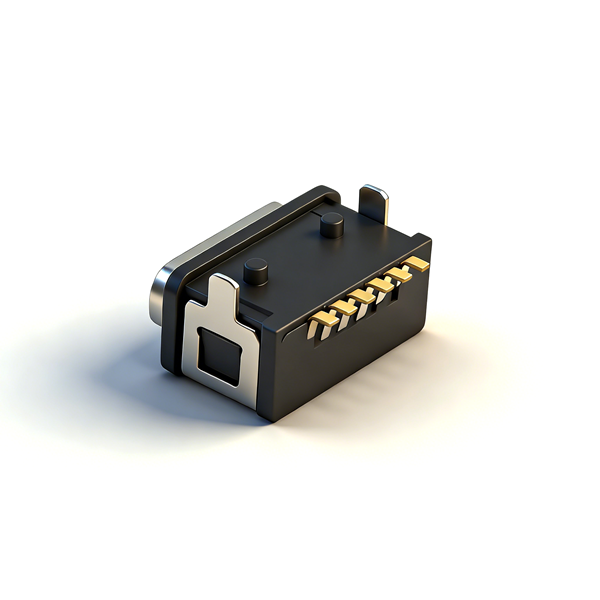

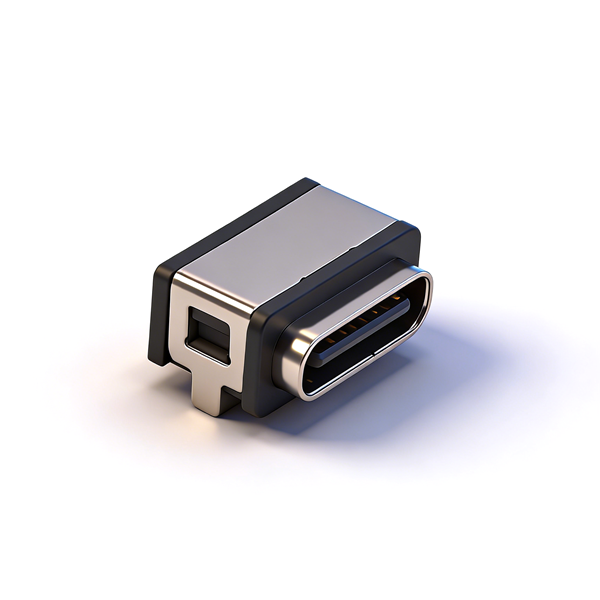

防水TYPE C母座6PIN 板上两脚插板SMT L=7.3 全塑

产品详情

这款6PIN防水Type-C母座型号B09W0602A为板上两脚插板SMT全塑结构，整体长度7.3mm，原厂配套标准PCB布局图纸，适配自动化贴片加工。产品防水等级IP67，可实现10米水深浸泡30分钟不渗水，标配圆形截面硅胶防水圈，装配挤压量0.5~0.6mm，密封稳定不漏水。

外壳采用玻纤增强PA10T耐高温塑胶，屏蔽壳选用SUS301不锈钢镀镍，6PIN导电端子采用C5210磷铜材质，接触区域镀金1μ、底层厚镀镍，有效降低接触电阻、抗氧化耐腐蚀。电气性能稳定，最大承载3A电流，工作温度覆盖-30℃至85℃，高低温环境均可稳定使用。机械插拔力度适中，插拔循环寿命10000次，不易松动接触不良。整机通过ROHS、REACH环保检测，无有害物质，可出口全球各国，支持小批量试样、大批量定制生产，适合防水充电宝、户外照明、防水穿戴设备、车载充电设备、工业小型防水控制器等各类电子产品配套。

产品规格

注意事项

• 焊接采用SMT贴片工艺，需严格管控回流焊温度，PA10T塑胶耐高温但避免长时间超温烘烤，防止外壳变形、防水圈失效；

• 装配防水硅胶圈时控制挤压量在0.5~0.6mm区间，挤压不足会漏水，过度挤压易造成胶圈破损丧失防水性能；

• 成品储存环境保持干燥通风，避免高湿、酸碱腐蚀环境，防止不锈钢外壳、镀金端子氧化发黑；

• 使用过程禁止暴力插拔Type-C公头，避免6PIN端子折弯、移位，造成接触不良、充电断连；

• 产品额定最大电流3A，不可长期超负载大电流使用，否则会出现端子发热、加速老化；

• 整机做IP67防水测试前，需严格按照图纸PCB布局焊接，定位孔、焊盘尺寸偏差过大将影响装配密封效果；

• 大批量采购前建议先申领样品，完成高低温、防水、插拔寿命测试，确认适配整机结构后再投产；

• 产品存放需远离油污、腐蚀性液体，装配操作时保持手部洁净，避免油污附着防水圈降低密封性能。
