TYPE C母座24PIN 立式四脚插板SMT L=13.5 三模 无柱 无弹

产品详情

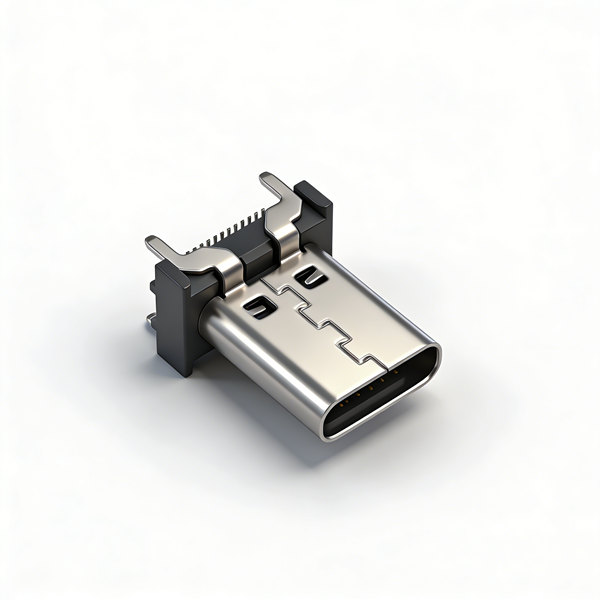

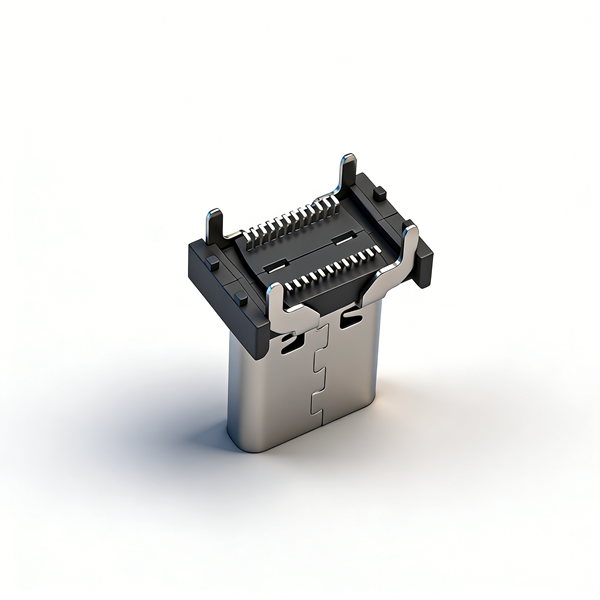

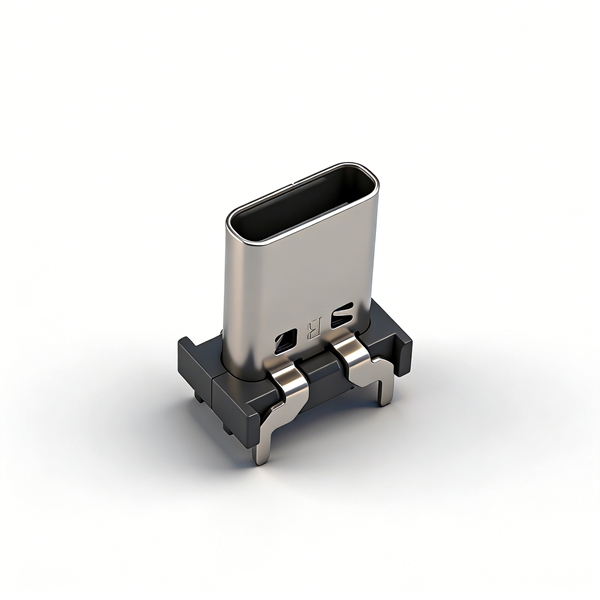

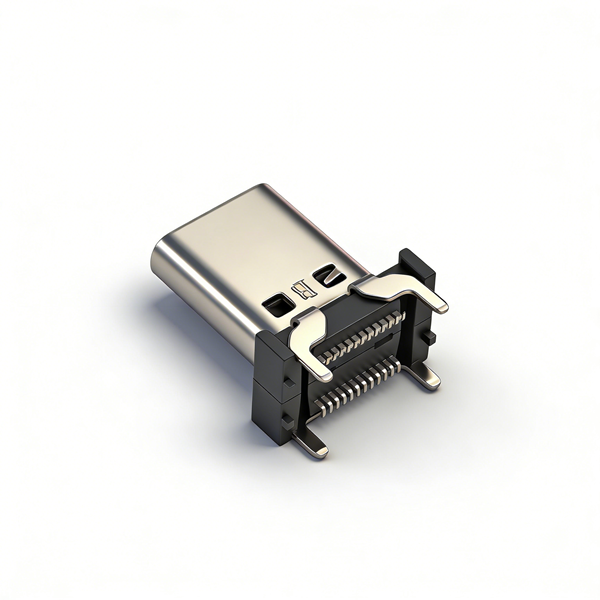

B102406A为加长13.5mm立式SMT Type-C连接器，四侧贴片接地脚均匀分散受力，贴片后抗震动不易虚焊；整体采用三模一体成型胶芯搭配独立LCP防护上盖，无内部支撑柱、取消内置弹片，简化结构降低故障概率，生产良率更高。

胶芯选用E6808等级UL94-V0 LCP耐高温塑胶，回流焊高温不变形；配备不锈钢接地片与中间屏蔽片，有效抑制电磁干扰；24PIN铜合金端子触点镀金、焊脚哑光锡，导电稳定，完整双通道高速差分线路，兼顾大功率充电与超高速数据传输。10000次插拔后接触电阻无明显上升，无防水设计，适配干燥室内立式贴片类整机，支持样品试样、大批量卷带订单。

产品规格

注意事项

• SMT回流焊管控峰值温度，防止LCP塑胶高温软化、上盖变形；

• PCB焊盘严格按±0.05公差图纸加工，四脚定位脚偏移易出现虚焊短路；

• 本品无防水结构，禁止户外淋雨、浸水、潮湿整机配套；

• 无内置弹片，禁止暴力插拔，避免24PIN细端子永久弯折；

• 高速差分PCB线路需做好阻抗匹配，否则会降低数据传输稳定性；

• 仓储保持干燥通风，防止不锈钢屏蔽片受潮氧化；

• 大批量投产前完成回流焊、万次插拔可靠性试样测试。
