TYPE C母座24PIN 板上四脚插板SMT+SMT L=11.5 双外壳 三模 有柱 无弹

产品详情

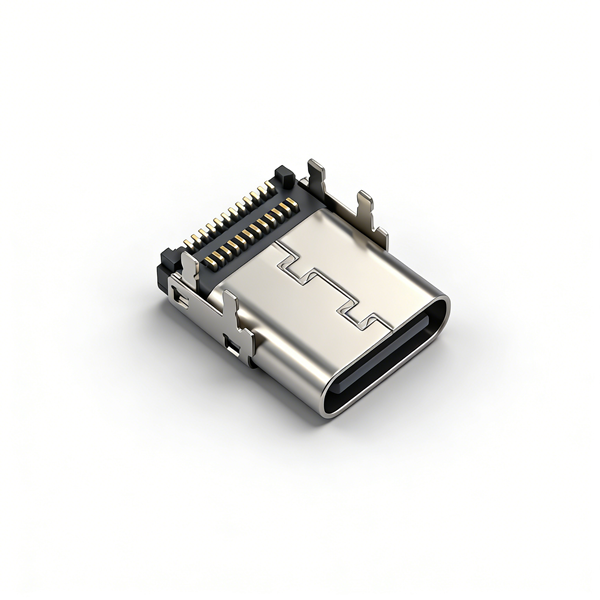

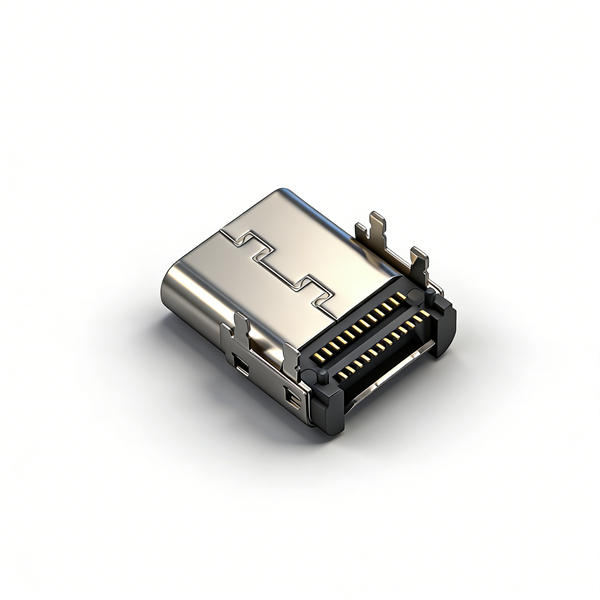

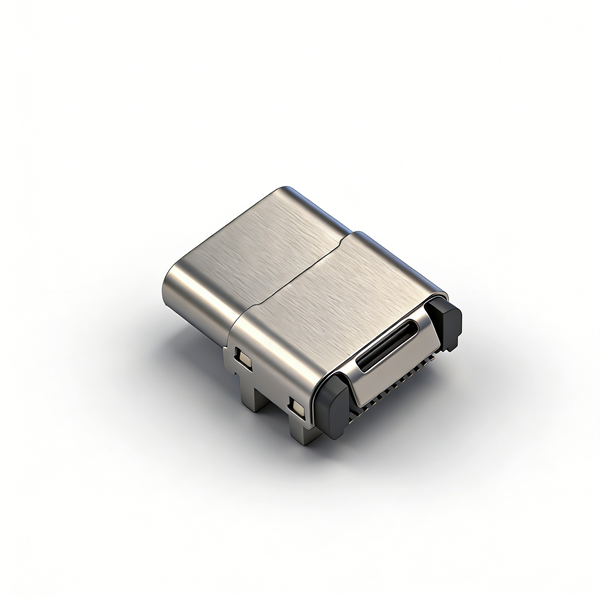

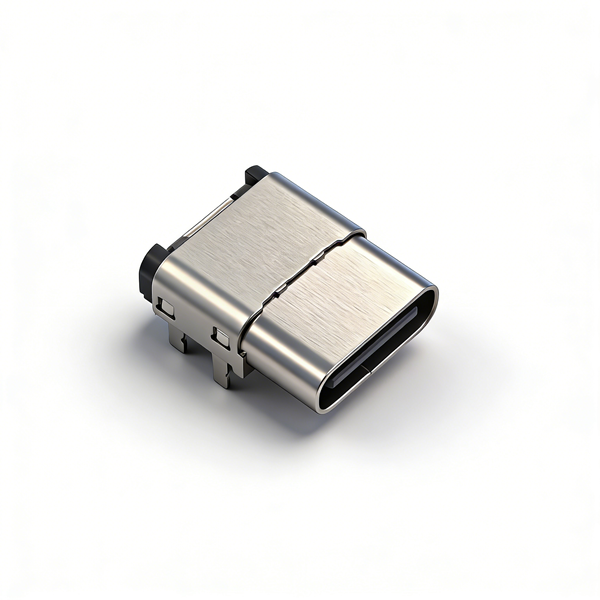

B102401B是同系列短款紧凑型全SMT Type-C，整体长度仅11.5mm，PCB占用面积更小，适合轻薄小型整机；外壳与信号端子全部贴片焊接，四侧贴板脚受力均匀，震动环境不易虚焊脱焊。双层不锈钢外壳搭配中间屏蔽片，电磁屏蔽性能优异，三模一体LCP胶芯内置支撑柱，壳体不易变形，取消内置接触弹片，减少接触故障点。机身标准Φ5.0真空吸取位，市面上全自动贴片机均可直接适配，无需定制工装。

端子采用C7025高导电铜合金，支持5A持续大电流，完整双通道高速差分线路，满足高速数据传输需求；高低温区间覆盖-55℃低温工业场景至85℃常温数码，10000次插拔后接触电阻增幅控制在10mΩ以内。统一卷带自动化包装，仓储配套干燥剂与护角防护，无防水结构，面向室内干燥大功率、高速传输类贴片整机，支持试样与大批量订单。

产品规格

注意事项

• SMT回流焊严格管控峰值温度，避免LCP阻燃胶芯高温软化、镀层氧化；

• PCB贴片焊盘严格对标标准图纸，外壳脚与24PIN端子焊盘偏移易造成虚焊、短路；

• 自动化贴片选用Φ5.0标准吸嘴，吸料力度适中，防止壳体压伤、端子镀金层刮花；

• 本品无防水结构，不可用于淋雨、浸水、户外潮湿类整机；

• 5A大电流使用时PCB VBUS走线需加宽加厚，防止端子长期过热老化；

• 高速差分线路需严格做阻抗匹配，否则会降低高速数据传输稳定性；

• 成品卷带仓储保持干燥通风，箱内干燥剂定期检查，避免不锈钢屏蔽件生锈；

• 无内置接触弹片，禁止暴力插拔公头，防止24PIN细端子永久变形；

• 大批量投产前完成回流焊、高低温、万次插拔全套可靠性测试。
