TYPE C母座24PIN 板上四脚插板SMT+SMT L=12.4 双外壳 三模 有柱 无弹

产品详情

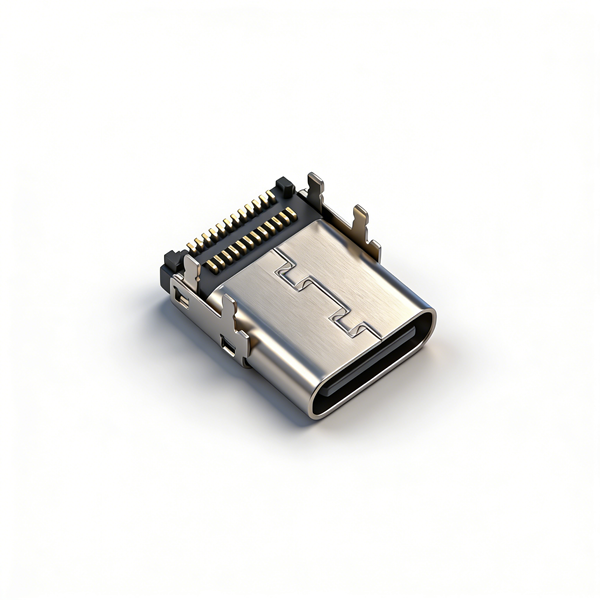

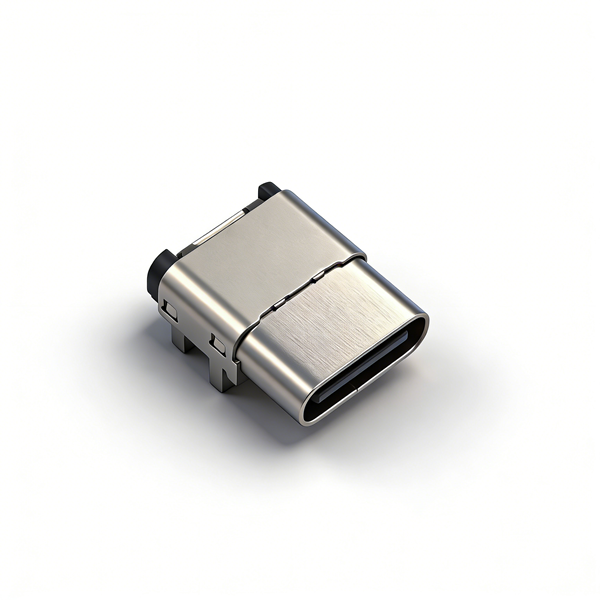

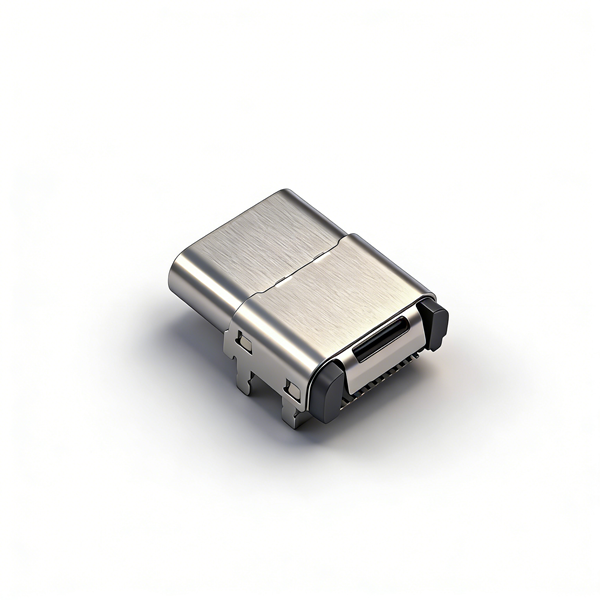

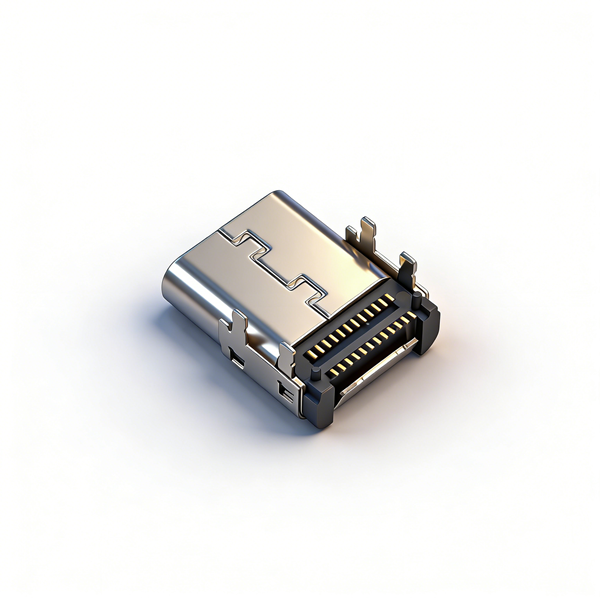

B102401A采用全SMT贴片方案，外壳定位脚与信号端子全部贴片焊接，四侧贴板脚均匀受力，震动工况不易虚焊脱落；整体长度12.4mm，双层不锈钢屏蔽外壳搭配中间不锈钢隔片，电磁屏蔽效果优于单层壳体，抗干扰能力更强。胶芯为UL94-V0阻燃LCP三模一体成型，内置支撑柱增强结构刚性，无内置弹片减少故障点，机身顶部标准Φ5.0真空吸取孔，全自动贴片生产兼容性拉满。

24PIN高密度C7025铜端子，全域镀镍+触点镀金，支持5A持续大电流，完整双通道高速差分线路，兼顾快充与超高速数据传输；耐低温低至-55℃，高低温工业设备均可稳定运行，10000次插拔后接触电阻增幅不超过10mΩ。标准卷带封装，单盘800PCS、整箱8000PCS，仓储运输配套护角、干燥剂防护，支持样品试样与大批量自动化贴片订单，无防水设计，适配室内大功率、高速传输类整机。

产品规格

注意事项

• SMT回流焊管控峰值温度，LCP阻燃胶芯耐高温但超温会出现变形、镀层氧化；

• PCB焊盘严格对照标准贴片图纸，外壳贴板脚与24PIN端子焊盘不可偏移，避免虚焊短路；

• 自动化贴片使用标准Φ5.0吸嘴，吸料力度适中，防止壳体压伤、端子刮花镀金层；

• 本品无防水结构，禁止淋雨、浸水、户外潮湿整机配套；

• 支持5A大电流，PCB走线需加宽处理，长期满载避免端子过热老化；

• 24PIN双通道高速差分走线需严格阻抗匹配，否则会降低高速传输速率；

• 成品卷带仓储保持干燥通风，箱内干燥剂定期检查，防止不锈钢屏蔽件生锈；

• 无内置弹片，禁止暴力插拔公头，避免24PIN纤细端子永久变形；

• 大批量投产前完成回流焊、高低温、10000次插拔全套可靠性测试。
