TYPE C母座14PIN 立式四脚鱼叉脚DIP L=9.3 三模 无柱 无弹

产品详情

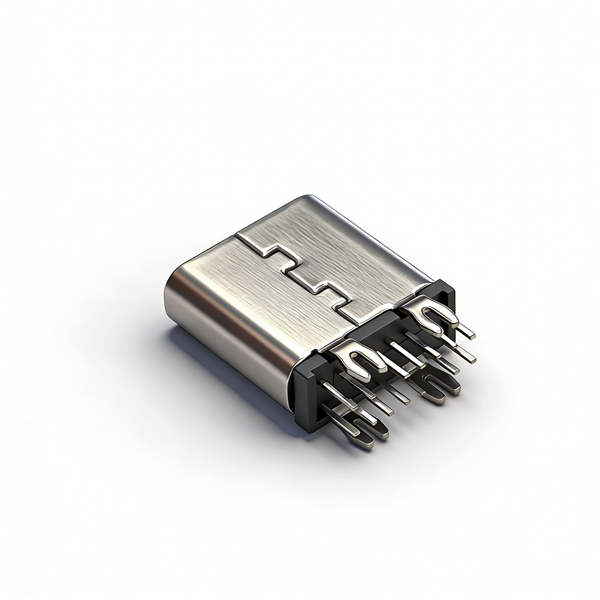

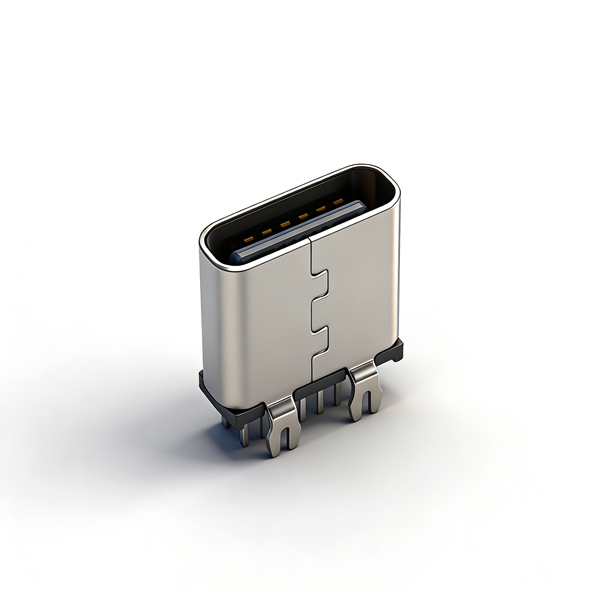

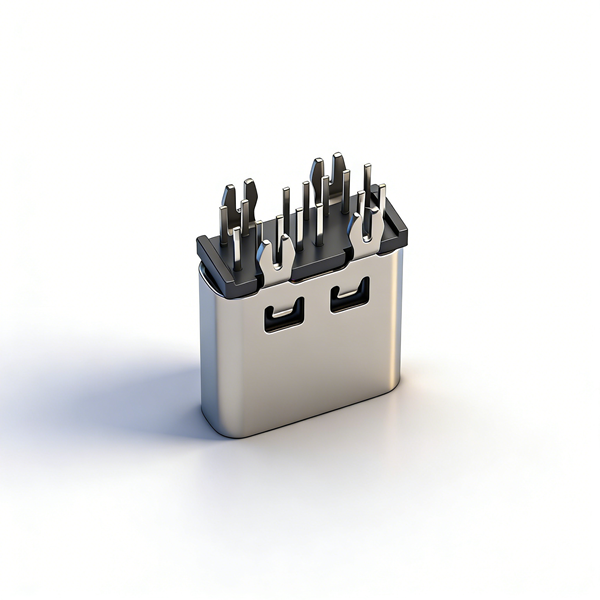

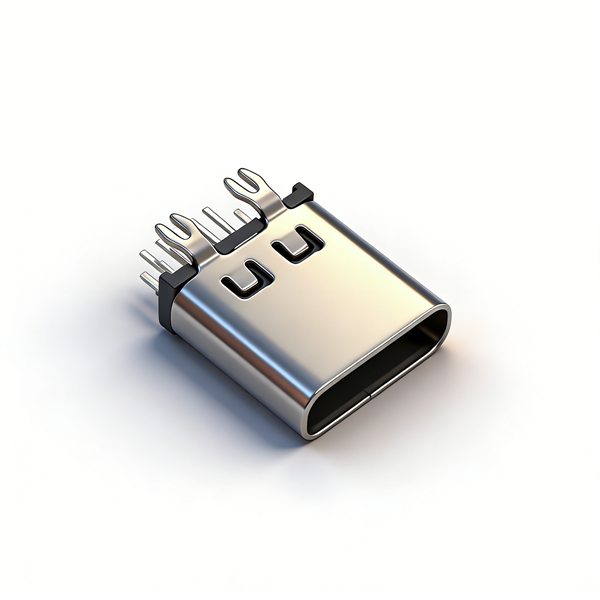

BO21408A为9.3mm中等长度立式DIP Type-C连接器，四组鱼叉式插件脚，插入PCB后咬合面积更大，剥离强度150N、扭曲强度0.75Nm，波峰焊后长期震动不易虚焊、脱焊。采用三模一体成型工艺，取消内柱与内置弹片，结构精简，生产成本更低，故障率更少。

胶芯选用耐高温LCP材质，过波峰焊不易软化变形；外壳采用经济型SUS201不锈钢，端子为C2680铜合金，整套通过24小时盐雾测试，-20~85℃宽温环境电气稳定。长期使用接触电阻波动控制在10mΩ以内，电气稳定性优秀。本品无防水设计，仅适配室内干燥插件整机，支持样品试样、大批量插件订单。

产品规格

注意事项

• 波峰焊生产严格管控炉温，避免LCP胶芯高温软化变形；

• PCB插件孔严格按图纸φ0.5加工，孔径偏差会降低鱼叉脚焊接牢固度；

• 本品无防水结构，禁止户外淋雨、水下、潮湿浸水整机使用；

• 无内置弹片，插拔避免暴力弯折端子，防止永久形变接触不良；

• 长期工作负载不可超过3A/5V，防止端子发热氧化增大电阻；

• 仓储保持干燥通风，远离酸碱高湿环境，避免SUS201外壳生锈；

• 插拔上限5000次，高频反复插拔设备不推荐选用；

• 大批量采购前完成推力、扭曲、盐雾全套可靠性试样验证。
