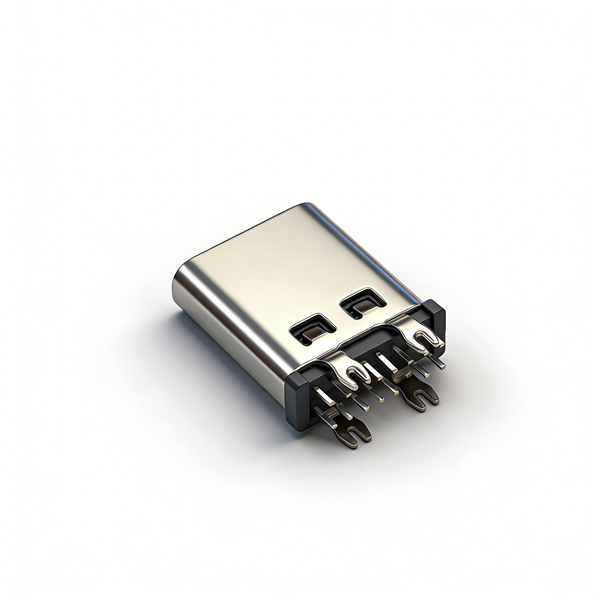

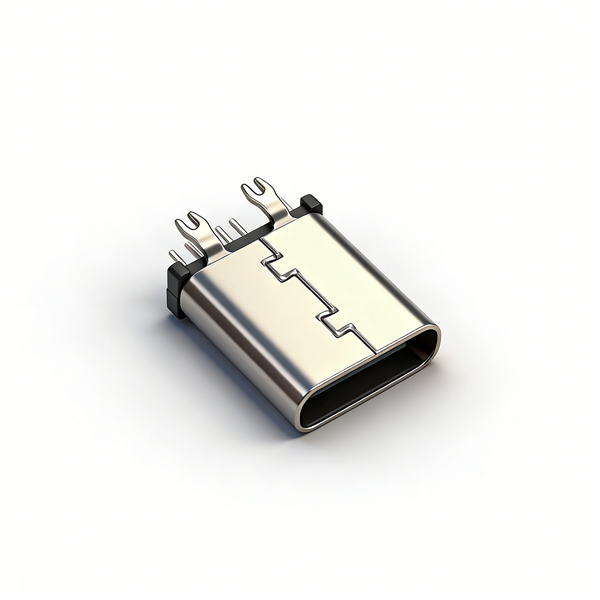

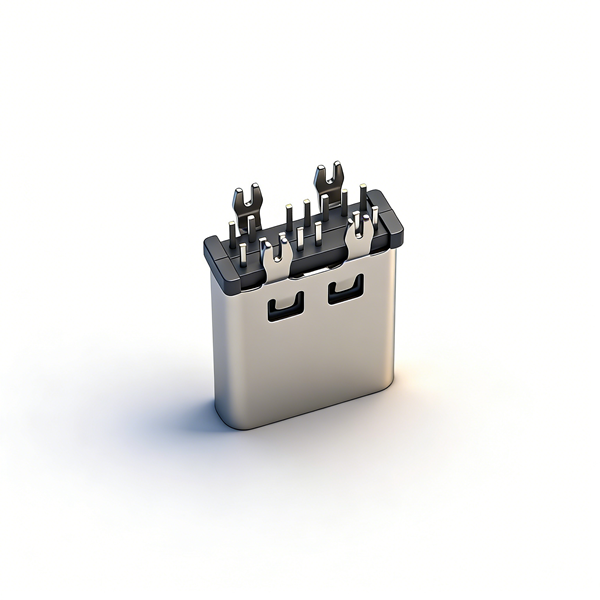

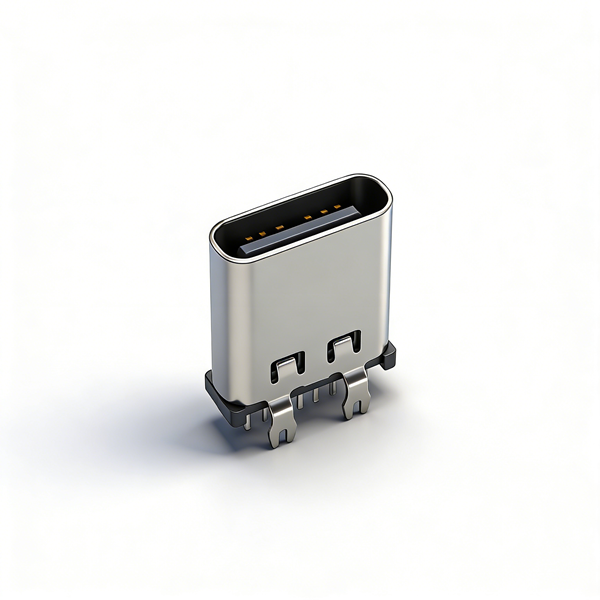

TYPE C母座14PIN 立式四脚鱼叉脚DIP L=8.8 三模 无柱 无弹

产品详情

BO21406C为紧凑型短款DIP Type-C连接器，本体仅8.8mm，空间受限PCB优先选用；采用四鱼叉插脚设计，相比普通直插端子咬合面积更大，剥离强度可达150N，抗扭曲0.75Nm，波峰焊后不易松动脱焊。三模一体成型工艺，取消内部支柱与内置弹片，简化结构、降低物料与加工成本，故障率更低。

胶芯采用耐高温LCP材质，过波峰焊不易软化变形；外壳选用经济型SUS201不锈钢，端子为C2680铜合金，整套组件可通过24小时盐雾测试，-20~85℃宽温区间性能稳定。电气指标稳定，长期使用接触电阻波动不超过10mΩ，10000次插拔后接触依旧可靠。本品无防水设计，仅适用于室内干燥插件整机，支持样品试样与大批量波峰焊订单。

产品规格

注意事项

• 波峰焊生产严格管控炉温，避免LCP胶芯高温软化、变形；

• PCB插件孔严格按图纸φ0.50加工，孔径偏差会降低鱼叉脚剥离牢固度；

• 本品无防水结构，不可用于户外淋雨、浸水、水下类整机；

• 无内置弹片，插拔力度轻柔，禁止暴力弯折端子造成永久形变；

• 长期工作负载不可超过3A/5V，防止端子发热氧化，增大接触电阻；

• 成品仓库保持干燥通风，远离酸碱、高湿环境，防止SUS201外壳生锈；

• 插拔寿命可达10000次，适合中等频次插拔设备；

• 大批量投产前，完成推力、扭曲、盐雾全套可靠性试样测试。
