TYPE C母座14PIN 立式四脚鱼叉脚DIP L=10.5 三模 无柱 无弹

产品详情

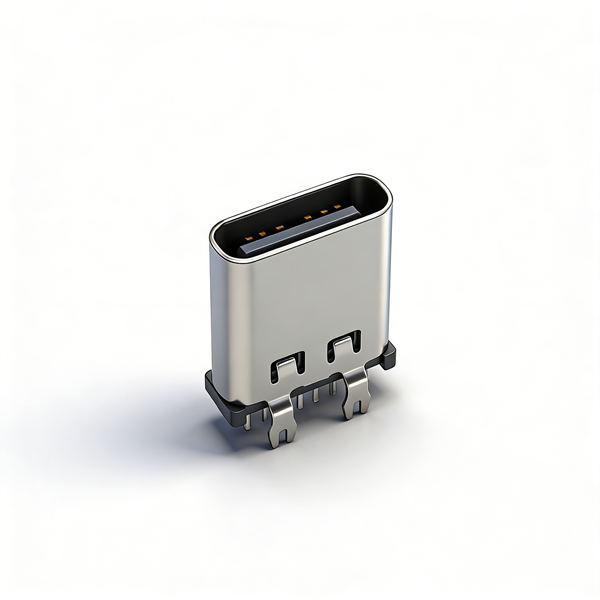

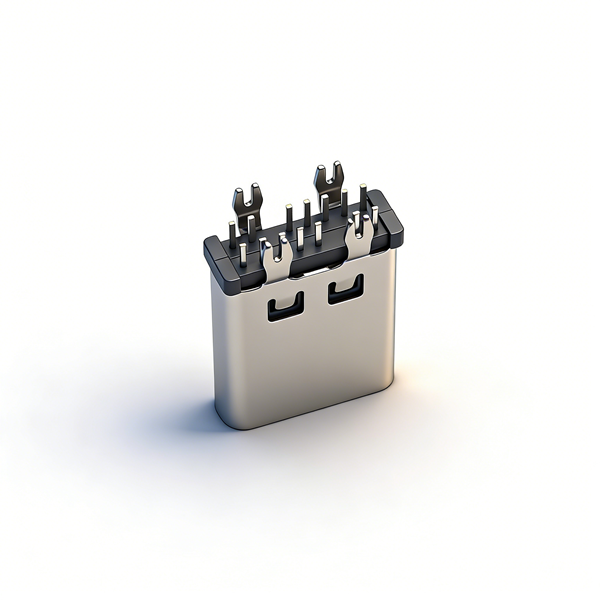

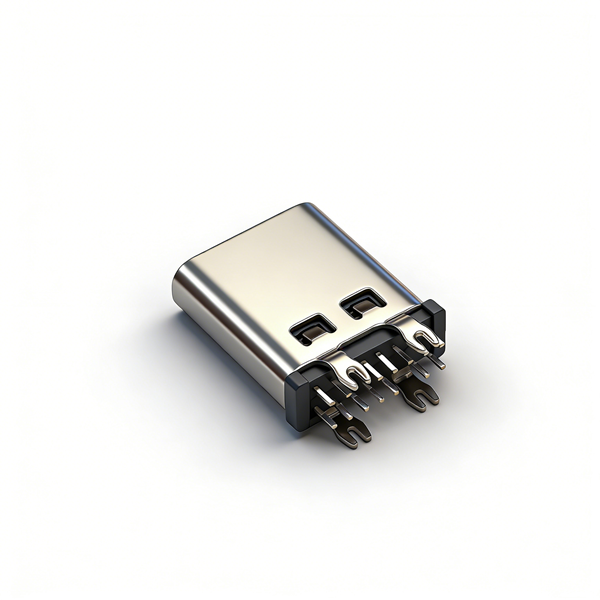

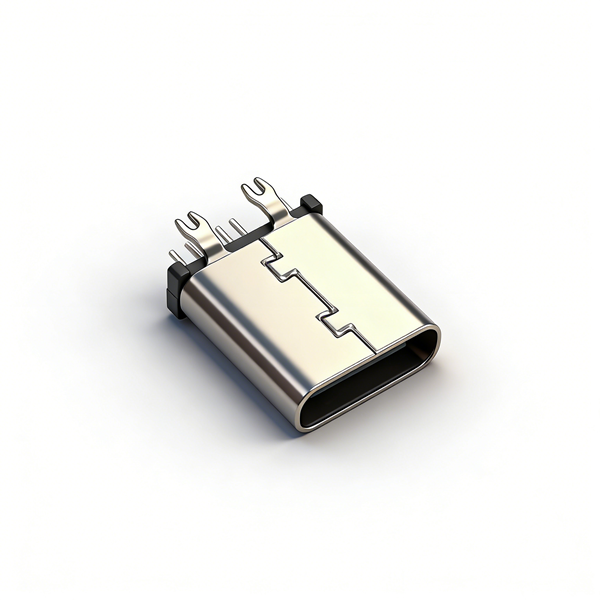

B021405F为加长10.5mm立式DIP Type-C连接器，区别常规直插端子采用鱼叉式插脚，插入PCB后咬合面积更大，剥离强度高达150N，抗扭曲0.75Nm，波峰焊后不易松动脱落。整体三模一体成型，省去内部支柱与内置弹片，结构简化、故障率更低，生产成本更优。

胶芯选用耐高温LCP材质，波峰高温不易变形；外壳SUS304不锈钢、端子C2680铜合金，整套通过24H盐雾测试，常温与-20~85℃宽温环境稳定运行。电气性能稳定，3A/5V充电、500V高压绝缘，长期使用接触电阻波动≤10mΩ。本品无防水结构，面向非浸水插件整机，支持样品与大批量波峰焊订单。

产品规格

注意事项

• 波峰焊生产严格管控炉温，防止LCP胶芯高温软化变形；

• PCB插件孔严格按图纸φ0.5加工，孔径偏差会降低鱼叉脚剥离牢固度；

• 本品无防水结构，禁止用于淋雨、水下、户外浸水类整机；

• 无内置弹片，插拔避免大力弯折端子，防止永久变形接触不良；

• 长期负载不超过3A/5V，防止端子发热氧化，增大接触电阻；

• 仓库存放保持干燥通风，远离酸碱、高湿环境避免不锈钢生锈；

• 插拔上限5000次，高频反复插拔设备不推荐选用；

• 批量投产前完成推力、扭曲、盐雾全套可靠性试样测试。
