TYPE C母座14PIN 立式四脚鱼叉脚DIP L=10.0 三模 无柱 无弹

产品详情

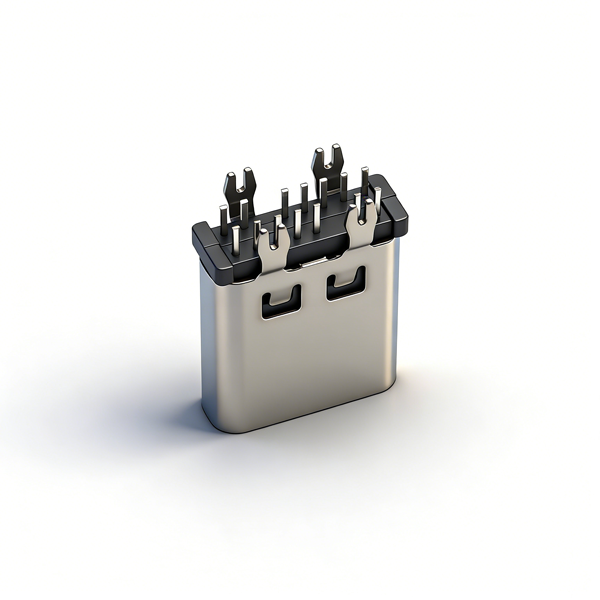

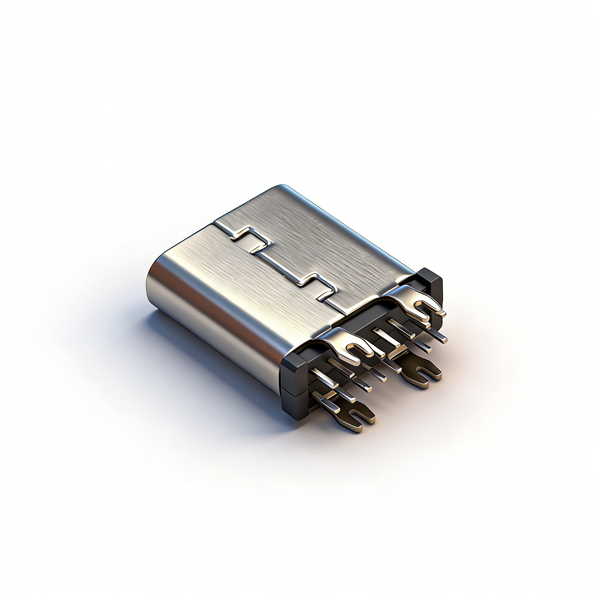

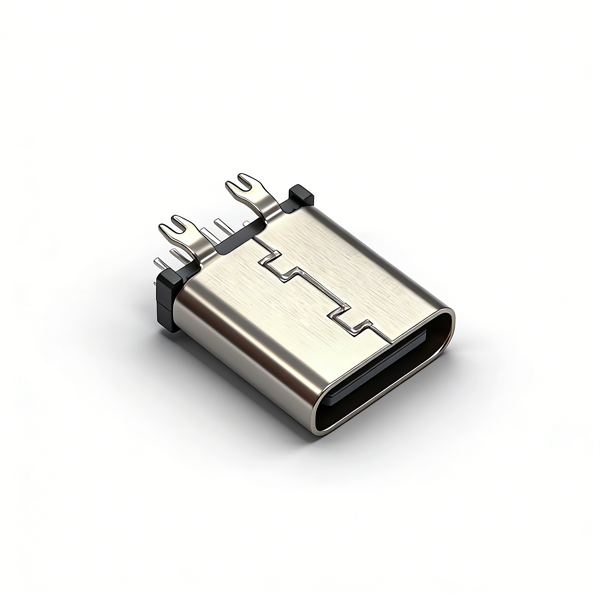

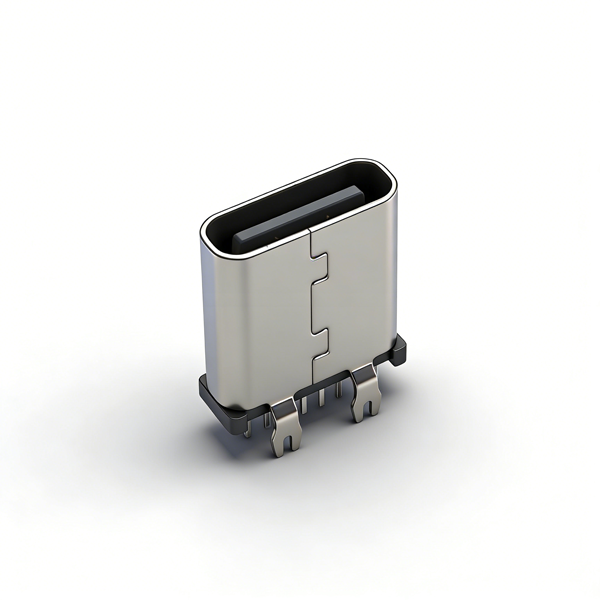

BO21404B 14PIN立式DIP Type-C母座采用四鱼叉插脚设计，区别普通直插端子，鱼叉结构插入PCB后抓附力更强，剥离强度可达150N，波峰焊后不易脱焊、松动；整体长度10mm，三模一体成型，无内部支柱、无内置弹片，结构简化降低故障率，生产成本更低。

胶芯选用LCP耐高温材质，波峰焊高温不易变形；外壳采用SUS304不锈钢，端子为C2680铜合金，整套组件通过24小时盐雾测试，抗腐蚀能力优异。电气规格支持3A/5V充电，耐压500VAC，接触电阻稳定，高低温-20℃~85℃均可稳定工作；机械指标严苛，推力50N、扭曲强度0.75Nm，5000次插拔后接触阻抗变化不超过10mΩ。无防水结构，主打通用插件类设备，支持试样与大批量插件订单。

产品规格

注意事项

• 采用波峰焊插件工艺，管控炉温，防止LCP胶芯高温变形；

• PCB插件孔严格按图纸尺寸加工，鱼叉脚孔径偏差会降低剥离强度；

• 本品无防水结构，不可用于淋雨、浸水、户外防水整机；

• 端子无内置弹片，插拔力度不宜过大，避免端子永久变形；

• 长期工作不可超过3A/5V额定参数，防止端子发热氧化；

• 储存环境干燥，避免酸碱、高湿环境，防止不锈钢外壳生锈；

• 插拔寿命上限5000次，高频插拔设备不建议选用本型号；

• 大批量采购前做推力、扭曲、盐雾可靠性试样验证。
