防水TYPE C母座24PIN 立式四脚插板SMT L=8.8 全塑

产品详情

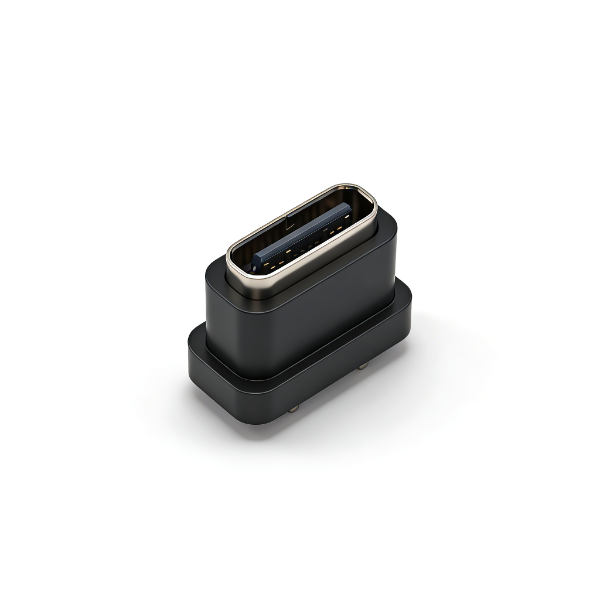

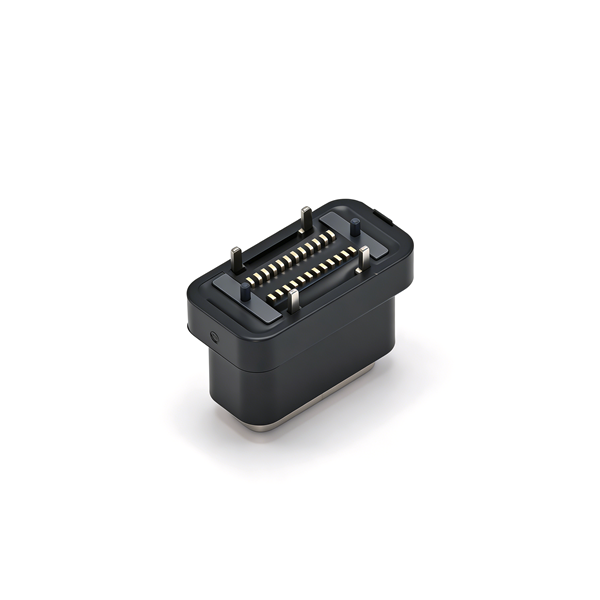

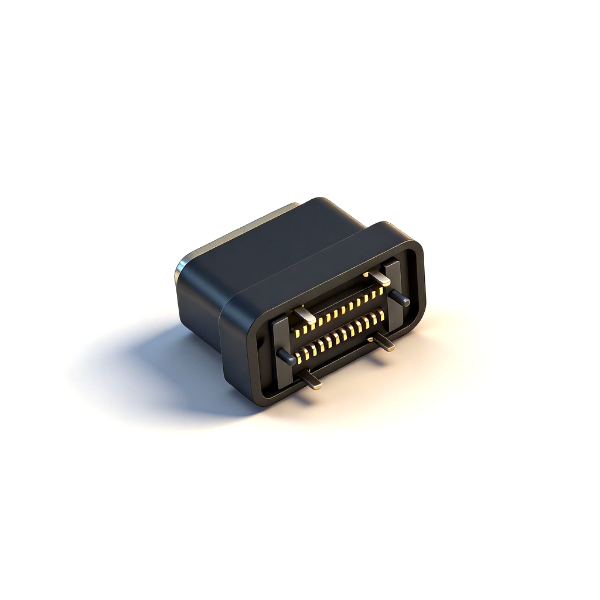

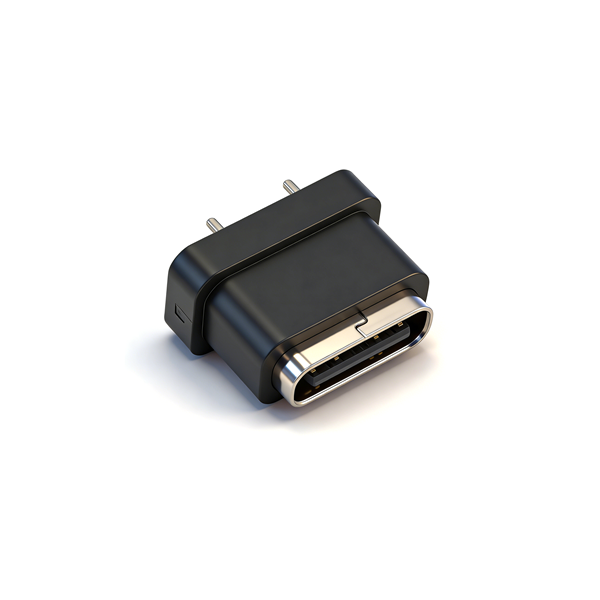

B09W2402A 24PIN满配全功能立式IP67防水Type-C母座采用立式四脚双侧贴板SMT全塑结构，整体长度8.8mm，四组对称贴板定位脚均匀受力，设备震动、外力拉扯工况下不易出现焊盘虚焊、脱落问题。防水等级达IP67中等深水防护标准，配套专用硅胶密封圈，图纸标注标准胶圈尺寸与整机开孔参数，规范装配间隙可实现1米水下30分钟无渗漏。

产品壳体选用耐高温玻纤全塑材质，回流焊高温加工不变形；不锈钢双层屏蔽结构镀镍处理，潮湿水环境防锈、抗电磁干扰；24PIN高密度铜合金端子底层厚镀镍、触点加厚镀金，接触电阻控制在40mΩ以内，同时兼容充电、CC识别、普通高速数据、高速差分双通道信号，功能远超16PIN常规款。工作温度覆盖-30℃~85℃，10000次插拔后手感稳定，出厂适配卷带贴片生产，通过ROHS、REACH环保检测，支持样品测试、大批量定制，适合深水运动摄像设备、高端防水智能手表、小型工业防水控制器、大容量户外防水储能电源配套使用。

产品规格

注意事项

• SMT回流焊严格管控温度与保温时长，高温会造成塑胶、硅胶圈老化，降低IP67密封防水性能；

• 硅胶防水圈必须完整装配，禁止漏装、扭曲、破损，密封件损坏会直接导致整机浸泡漏水；

• PCB焊盘、定位孔严格参照标准图纸加工，尺寸偏差会造成四贴板脚虚焊、24PIN端子短路；

• 不锈钢屏蔽壳体避免大力磕碰变形，壳体挤压会弯折内部高密度细端子，引发充电、高速数据断连；

• 成品储存保持干燥通风，远离海水、酸碱、高湿油污，防止端子、屏蔽件氧化增大接触电阻；

• 禁止暴力插拔Type-C公头，24PIN端子纤细极易移位，造成高速差分信号丢包、充电时断时续；

• 额定最大3A电流，不可长期超负载大电流运行，端子持续发热加速老化缩短使用寿命；

• 本品为24PIN满配高速款，PCB布线需预留完整高速差分走线空间，简化布线会损失传输速率；

• 大批量投产前申领样品，完成回流焊、高低温、1米浸泡、10000次插拔全项可靠性测试；

• 自动化贴片作业避免硬物刮擦端子镀金层，降低导电性能与插拔耐磨寿命。
