防水TYPE C母座16PIN 立式四脚插板SMT L=7.85 全塑

产品详情

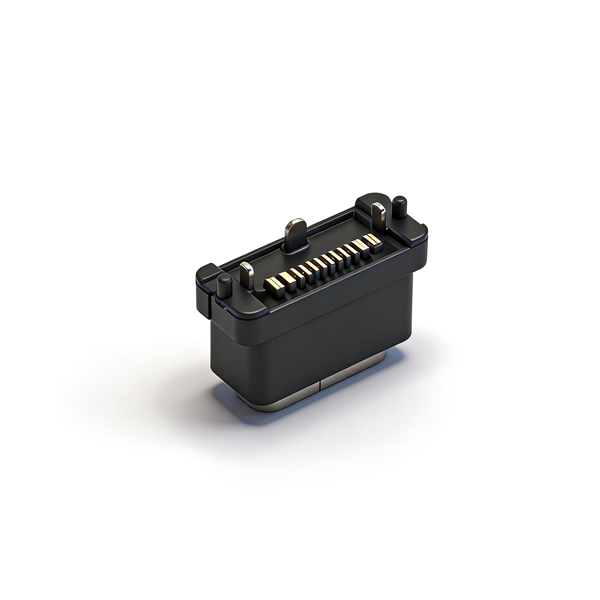

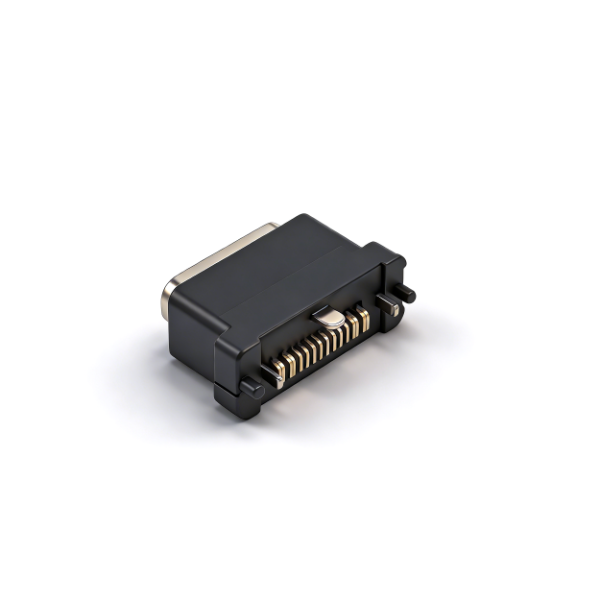

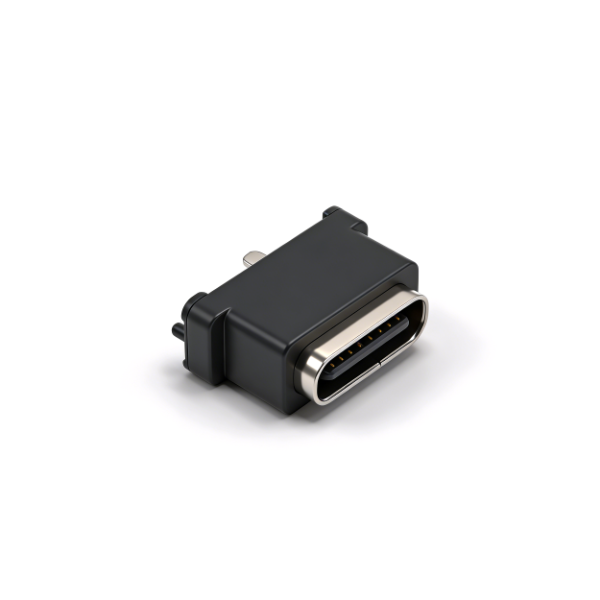

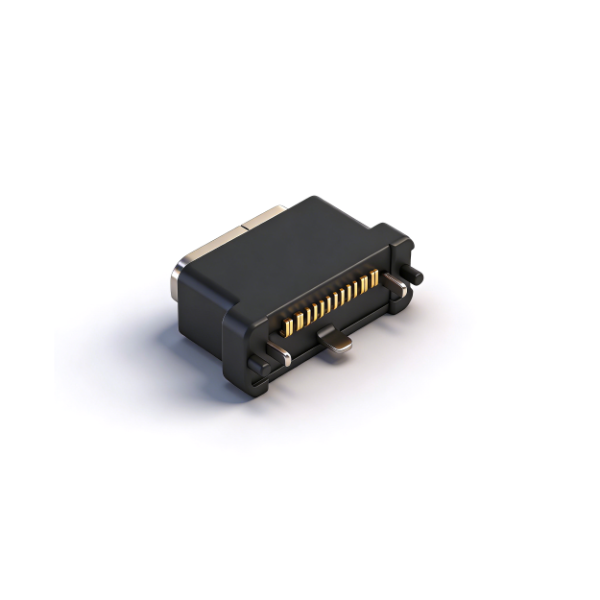

B09W1610A 16PIN全功能立式IP68防水Type-C母座采用立式四脚插板SMT全塑结构，整体长度7.85mm，四组对称贴板定位脚分布壳体两侧，贴片焊接后受力均衡，设备长期震动、拉扯工况下不易虚焊、脱落。本品防水等级IP68，属于深水级密封标准，搭配专用硅胶密封圈可实现10米水下持续30分钟无渗漏，适配水下、长期浸水严苛使用环境。

壳体选用PA10T玻纤增强耐高温全塑材质，回流焊高温加工不易变形；屏蔽外壳与中间屏蔽片均采用不锈钢镀镍材质，潮湿深水环境防锈、屏蔽电磁干扰效果优异；16PIN铜合金端子采用镍金复合镀层，接触电阻控制在40mΩ以内，3A稳定大电流输出，完整覆盖Type-C全部供电、识别、高速差分信号。工作温度覆盖-30℃至85℃，高低温水下环境电气性能稳定，10000次插拔后手感无衰减。产品通过ROHS、REACH环保检测，支持样品测试、大批量贴片订单，适合潜水装备、水下摄像设备、深水智能手表、户外深水储能电源、小型水下工业检测仪器配套使用。

产品规格

注意事项

• SMT回流焊严格管控峰值温度与保温时长，超温会造成塑胶、硅胶密封圈老化，直接丧失IP68深水密封能力；

• 装配硅胶密封圈时不可漏装、扭曲、划伤，密封件破损会导致整机10米浸泡漏水；

• PCB焊盘、定位孔严格按照标准图纸开模，尺寸偏差会造成四贴板脚虚焊、16PIN端子短路；

• 不锈钢屏蔽结构避免大力磕碰变形，壳体挤压会弯折内部细端子，引发充电断连、高速数据丢包；

• 成品存放干燥通风库房，远离海水、酸碱、高湿气体，防止端子、屏蔽件氧化增大接触电阻；

• 禁止暴力插拔Type-C公头，16PIN纤细端子极易移位变形，长期使用接触不稳定；

• 额定最大3A电流，不可长期过载运行，端子持续发热加速老化，缩短产品使用寿命；

• 整机IP68深水测试前完成全套密封装配，大批量投产前务必做浸泡、高低温、插拔全项可靠性试样；

• 自动化贴片作业保护端子镀金层，硬物刮擦会降低导电与耐磨性能。
