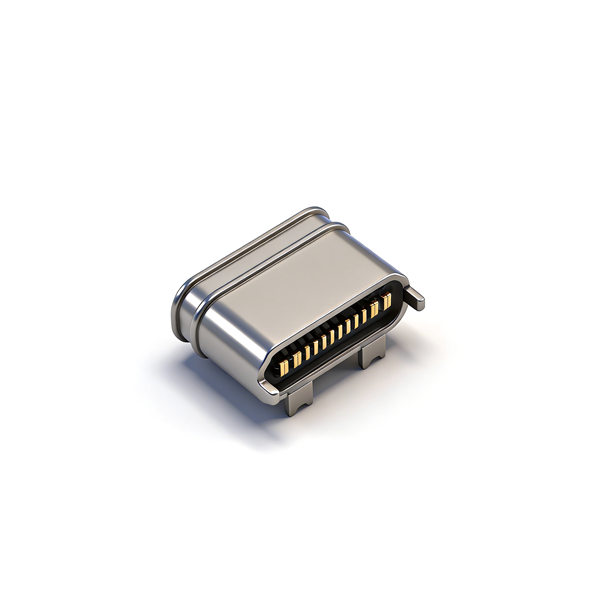

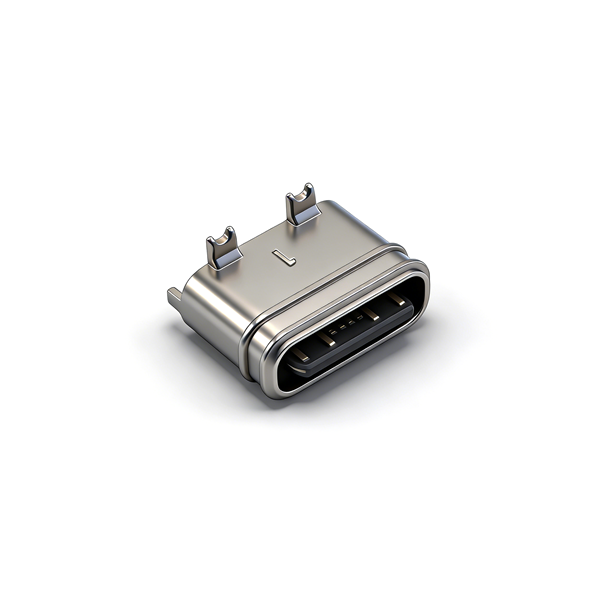

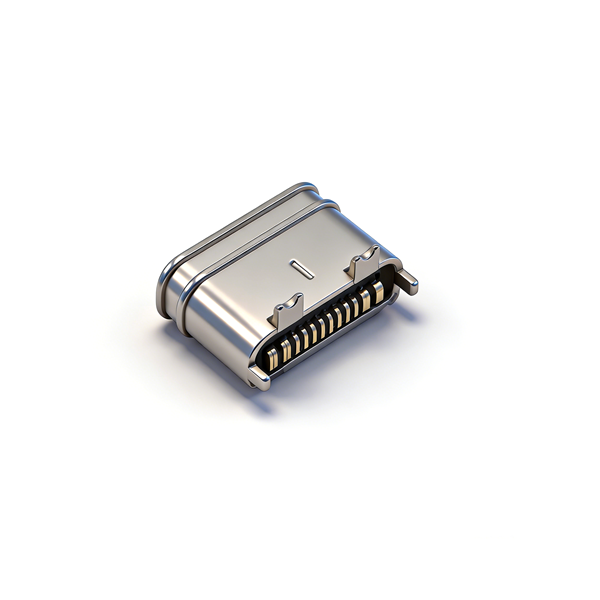

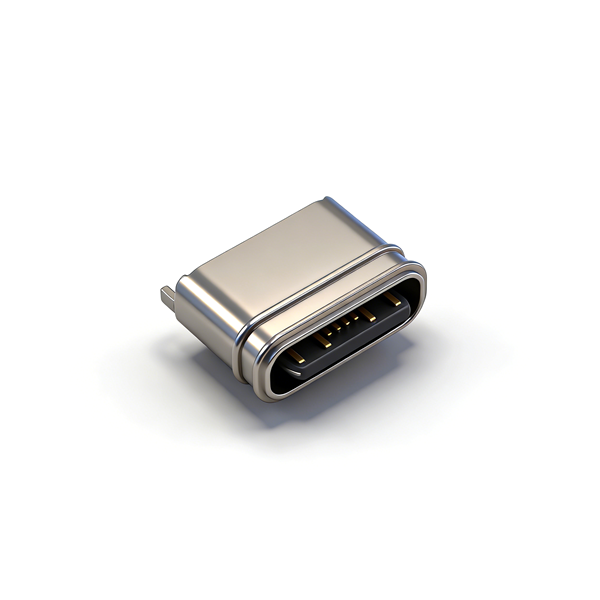

防水TYPE C母座16PIN 立式两脚插板SMT L=6.5 舌片外露 带贴板脚 锌合金

产品详情

B09W1609A 16PIN全功能立式防水Type-C母座采用两脚双侧贴板脚SMT结构，整体长度6.5mm，小型化立式设计大幅缩减整机内部高度，舌片外露结构适配超薄设备外壳；屏蔽外壳采用锌合金材质，刚性强抗挤压变形，搭配不锈钢中间屏蔽片，抗电磁干扰、潮湿环境防锈性能优异。本品可耐受峰值260℃回流焊10秒，适配大批量自动化贴片生产；防水结构搭配白色硅胶O型圈，组装图纸明确机壳必须倒角，胶圈单边预留0.13mm最小干涉间隙，避免装配挤压破损导致漏水。

16PIN铜合金端子全域镀镍、触点与焊盘加厚镀金，接触稳定、耐磨抗氧化，单脚接触电阻≤40mΩ，屏蔽壳阻抗≤50mΩ，额定3A/12V稳定输出，完整覆盖GND、VBUS、CC、SBU、DP/DN全部Type-C信号，充电、差分高速数据同步实现。插拔力度均衡，10000次循环插拔后手感无明显衰减，通过ROHS、REACH环保检测，支持样品测试、大批量定制，适合迷你防水手表、小型防水充电宝、微型车载充电模块、轻薄户外照明、小型防水检测仪器配套使用。

产品规格

注意事项

• SMT回流焊严格控制峰值260℃、保温10秒，超温超时会造成塑胶、硅胶O圈老化变形，破坏密封防水性能；

• 整机机壳必须做倒角处理，胶圈与机壳单边预留至少0.13mm干涉间隙，间隙不足会挤压胶圈破损漏水；

• 白色硅胶O圈不可漏装、扭曲、划伤，缺少密封圈将直接丧失整机防水密封效果；

• PCB焊盘严格按照标准顶层图纸加工，双侧贴板脚与16PIN高密度端子尺寸偏差易造成虚焊、端子短路；

• 锌合金外壳避免大力磕碰挤压，壳体变形会向内挤压16PIN细端子，造成充电断连、高速数据丢包；

• 成品存放保持干燥通风，远离海水、酸碱、油污腐蚀环境，防止不锈钢、镀金端子氧化增大接触电阻；

• 插拔操作轻柔，严禁暴力弯折Type-C公头，16PIN端子纤细极易移位变形；

• 不可长期超过3A/12V额定工况运行，持续大电流会让端子过热加速老化，缩短使用寿命；

• 大批量投产前务必申领样品，完成回流焊、高低温、装配防水、10000次插拔全项可靠性测试；

• 自动化贴片生产时防护舌片外露端子，硬物刮擦会磨损镀金层，降低导电与耐磨性能。
