防水TYPE C母座16PIN 立式四脚插板DIP L=7.1 全塑

产品详情

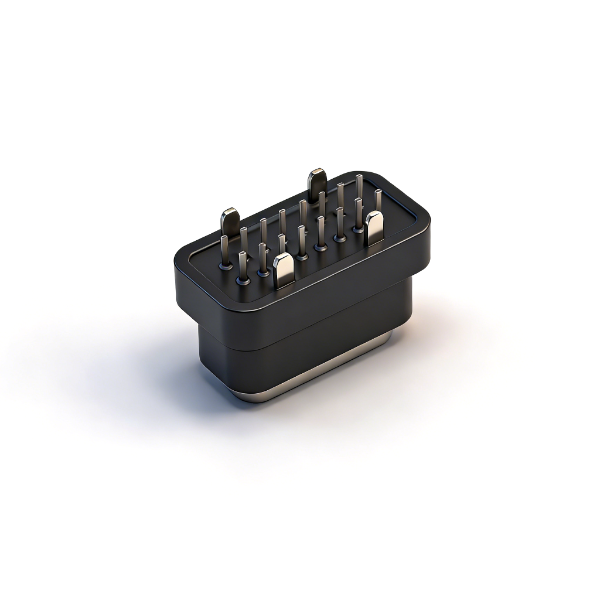

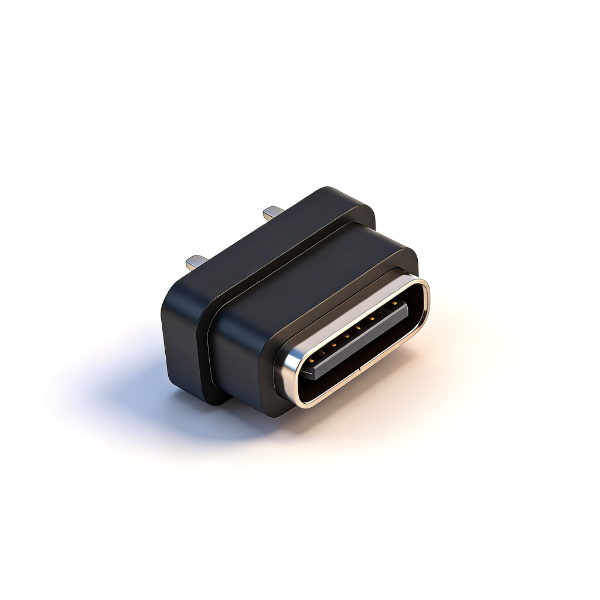

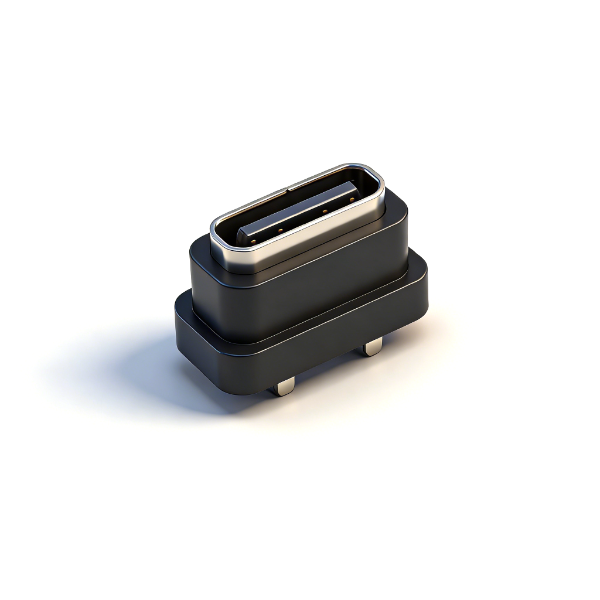

B09W1607A 16PIN全功能立式DIP防水Type-C母座采用立式四脚插板直插结构，整体长度7.1mm，区别SMT贴片款适配波峰焊插件产线，四组外壳固定直插脚+16PIN信号端子双重定位，插件焊接后抗震抗拉扯，设备长期震动环境不易脱焊。防水等级达IPX7深水标准，配套专用硅胶密封圈，装配贴合后可实现1米水下30分钟无渗漏，接口完整16路Type-C全信号，充电、差分高速数据同步兼容。

产品壳体为耐高温黑色全塑材质，波峰焊高温不易变形；屏蔽壳与中间屏蔽片均为不锈钢镀镍，潮湿深水环境抗腐蚀、屏蔽电磁干扰；16PIN铜合金端子采用镍金复合镀层，接触电阻≤40mΩ，3A大电流持续输出稳定。工作温度覆盖-30℃至85℃，高低温工况电气性能无衰减，10000次插拔后手感稳定。产品通过ROHS、REACH环保检测，支持样品测试、大批量插件订单，适合工业防水控制盒、大容量户外防水充电宝、立式厨卫防水电器、户外防水检测设备配套使用。

产品规格

注意事项

• 波峰焊插件生产管控炉温与过炉时长，防止塑胶、硅胶圈高温老化，降低IPX7深水密封性能；

• 硅胶防水圈装配完整卡入壳体槽，不可漏装、扭曲、破损，缺失密封圈会直接丧失深水防护能力；

• PCB开孔严格对照DIP标准图纸，四脚固定孔与16PIN端子孔尺寸偏差会造成插件偏移、虚焊短路；

• 立式直插端子较长，插件、转运过程避免弯折端子，防止充电、数据传输接触不良；

• 成品存放干燥通风环境，远离海水、酸碱、高湿油污，避免不锈钢、镀金端子氧化增大接触电阻；

• 禁止暴力插拔Type-C公头，16PIN细端子极易变形，出现断连、高速数据丢包问题；

• 额定最大3A电流，不可长期超负载运行，端子过热加速老化，缩短产品使用寿命；

• 整机深水浸泡测试前完成全套密封装配，大批量投产前先做插拔、高低温、防水试样；

• 装配时保护端子镀金层，硬物刮擦会降低导电性能与耐磨寿命。
