防水TYPE C母座6PIN 立式四脚插板SMT L=6.4 舌片外露 带贴板脚 锌合金

产品详情

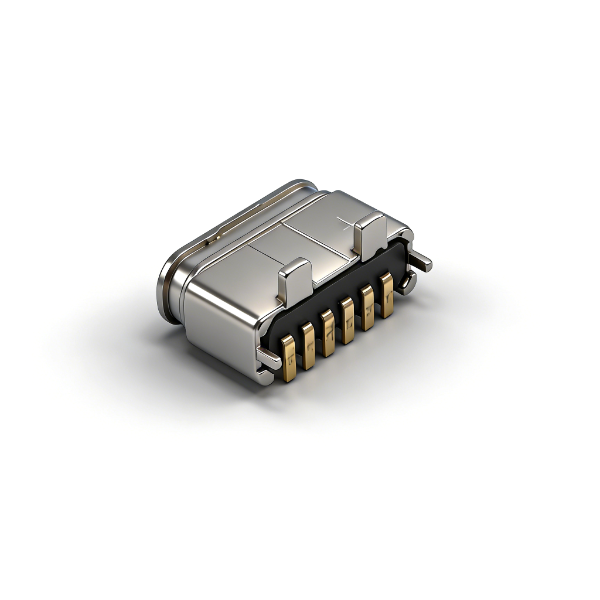

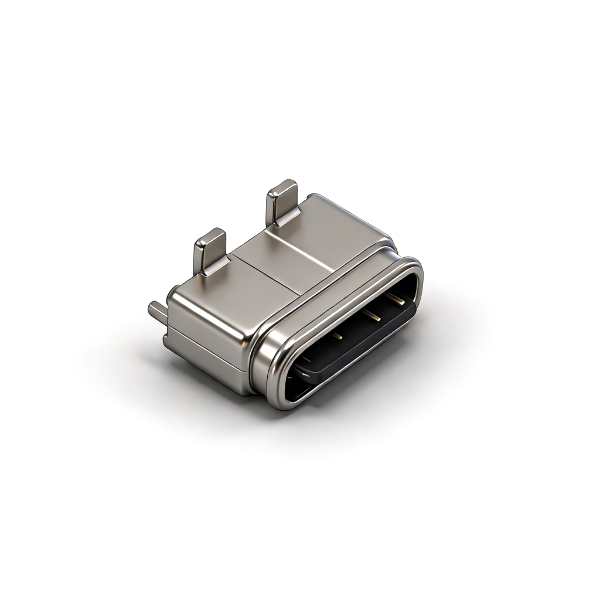

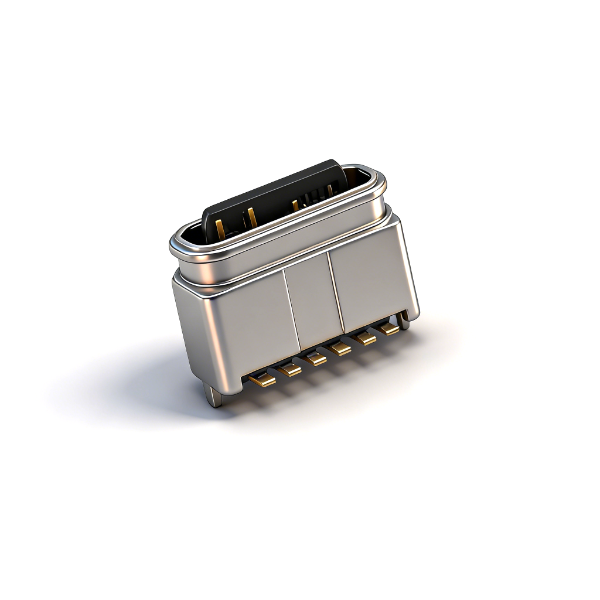

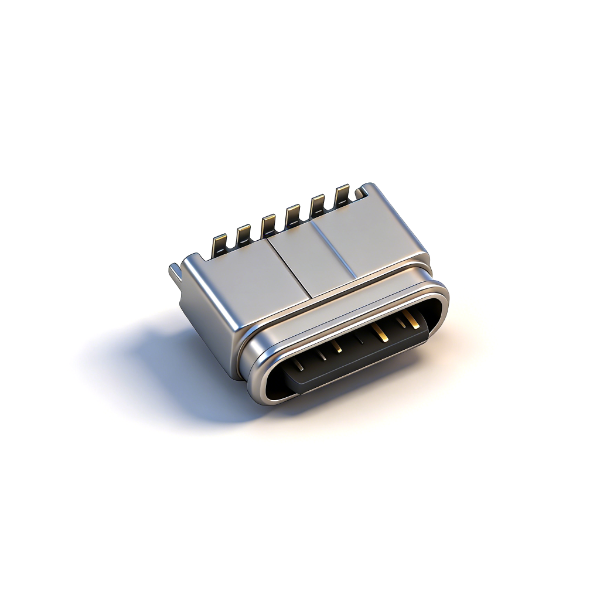

B09W0608A 6PIN立式防水Type-C母座采用立式四脚带贴板脚SMT结构，整体长度仅6.4mm，四组贴板定位脚均匀分布在壳体两侧，贴片后受力均匀，设备震动、拉扯工况下不易出现虚焊、脱焊问题；采用舌片外露+锌合金屏蔽外壳设计，壳体硬度高抗挤压，超薄舌片适配轻薄整机开孔结构。防水等级达IPX7深水防护级别，可承受1米水下持续30分钟浸泡，组装规范要求壳体装配时均匀涂抹环保润滑油，搭配配套硅胶密封圈消除装配间隙，图纸附带整机开孔参考尺寸，规避装配干涉渗水问题。

产品壳体选用PA10T玻纤增强耐高温塑胶，回流焊高温加工不易变形；屏蔽外壳为锌合金镀镍材质，潮湿水环境防锈抗冲击；6PIN铜合金端子采用镍金复合镀层，接触电阻低至40mΩ以内，3A稳定快充输出，仅配置充电识别、供电、接地引脚，简化PCB布线降低客户生产成本。插拔力度均衡，经过10000次循环插拔后手感无明显衰减，出厂统一卷带包装适配自动化贴片机，通过ROHS、REACH环保检测，支持样品测试、大批量定制，适合迷你防水智能手表、小型户外防水充电宝、微型车载充电模块、立式轻薄防水小电器配套使用。

产品规格

注意事项

• SMT回流焊严格管控峰值温度与加热时长，避免PA10T塑胶、硅胶防水圈高温老化变形，削弱IPX7深水密封能力；

• 壳体组装工序必须均匀涂抹指定环保润滑油，油量不足产生装配间隙易深水漏水，过量易污染6PIN端子造成接触不良；

• 硅胶防水圈完整卡入壳体槽，禁止漏装、扭曲、破损，缺少密封圈将完全丧失1米水深防护能力；

• PCB焊盘严格对标规格标准图纸，四贴板脚与6PIN端子尺寸偏差会导致虚焊、端子短路故障；

• 锌合金外壳硬度高但避免大力磕碰挤压，外壳变形会挤压内部细端子，引发充电断连；

• 成品储存环境保持干燥通风，远离海水、酸碱、高湿油污，防止镀金端子氧化增大接触电阻；

• 使用过程禁止暴力插拔Type-C公头，6PIN细端子极易弯折移位，造成充电时断时续；

• 额定最大3A电流，不可长期超负载运行，端子持续高温会加速老化缩短使用寿命；

• 本品仅支持充电，无DP/DN/SBU高速数据引脚，有数据传输需求请选用16PIN全功能系列型号；

• 整机深水浸泡测试前完成全套密封装配，大批量投产前申领样品完成插拔、高低温、深水浸泡可靠性测试；

• 自动化贴片使用卷带专用设备，防止舌片外露端子刮伤镀金层，降低导电与耐磨性能。
