防水TYPE C母座6PIN 立式插板DIP L=7.3 无外壳脚 全塑

产品详情

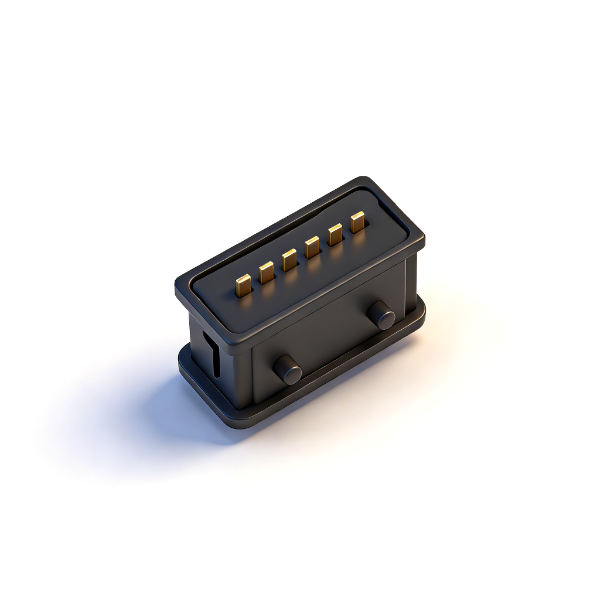

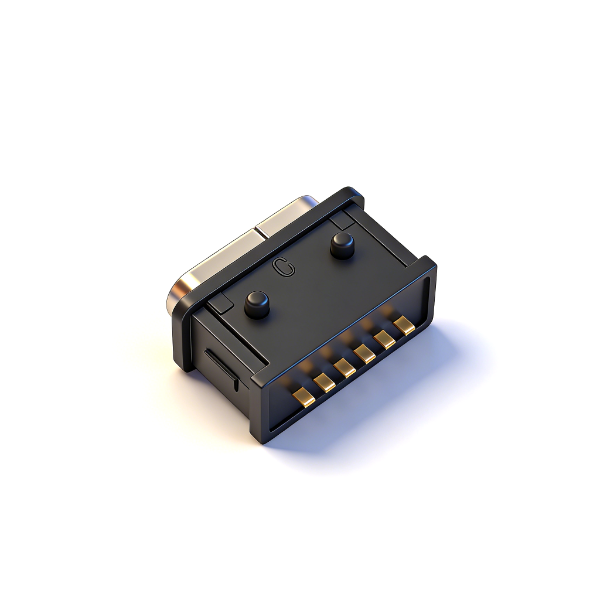

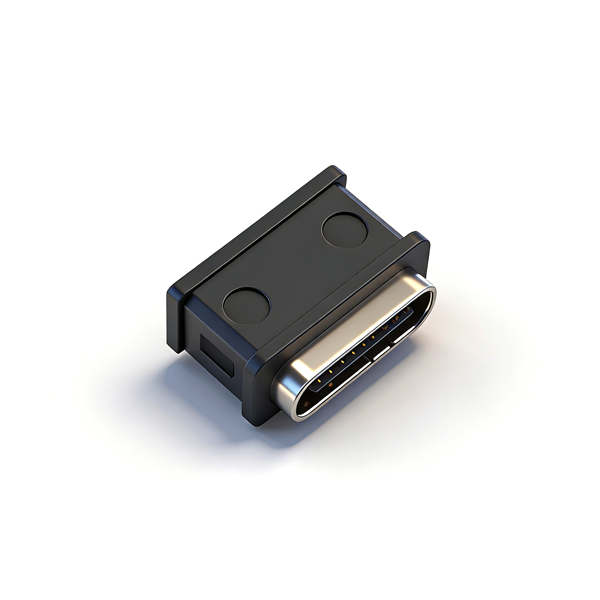

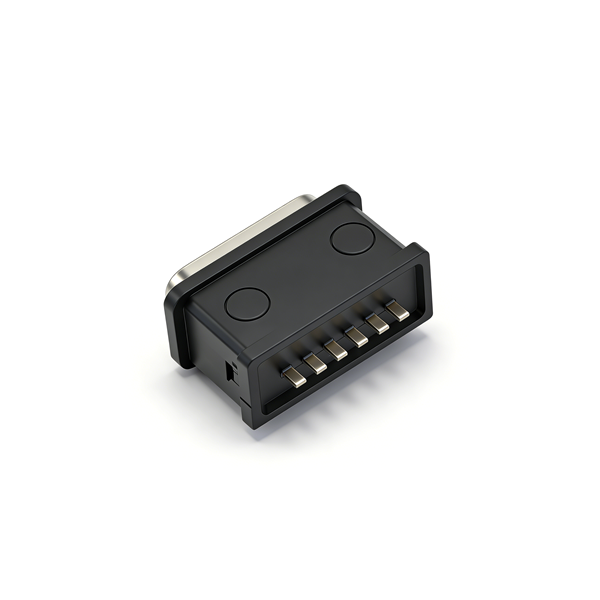

B09W0606A 6PIN立式DIP防水Type-C母座采用立式直插DIP结构，整体长度7.3mm，无外壳定位脚设计，PCB无需额外开孔固定外壳，仅预留6个端子插件孔，简化PCB开模成本。防水性能达到IPX7深水等级，搭配直径1.0mm圆形硅胶防水圈，装配时控制挤压量0.5~0.6mm，可实现10米水下浸泡30分钟无渗漏。

壳体选用PA10T玻纤增强耐高温全塑材质，适配波峰焊插件工艺；屏蔽壳采用SUS301不锈钢加厚镀镍，潮湿深水环境防锈耐腐蚀；6PIN导电端子为磷铜基材，底层厚镀镍、触点镀金1μ"，低阻抗稳定充电，仅配置VBUS、CC2、GND充电引脚，无高速数据线路。电气参数稳定，最大3A快充，工作温度覆盖-30℃至85℃，插拔力度均衡，10000次插拔后接触稳定。产品通过ROHS、REACH环保检测，支持样品测试、大批量插件订单，适合工业小型防水控制盒、户外大容量防水充电宝、厨卫大型防水电器、老式插件式防水便携设备配套使用。

产品规格

注意事项

• 采用波峰DIP插件焊接，控制焊炉温度与过炉时长，避免PA10T塑胶、硅胶圈高温老化，破坏IPX7深水密封；

• 装配Φ1.0mm硅胶防水圈严格控制挤压0.5~0.6mm，挤压不足渗水，挤压过量胶圈撕裂失效；

• 本品无外壳固定脚，PCB仅需加工6个端子插件孔，无需外壳定位孔，开模前核对图纸尺寸；

• 立式插件端子较长，插件、焊接时避免端子弯折变形，造成充电接触不良；

• 成品储存干燥通风，远离海水、酸碱高湿环境，防止不锈钢、镀金端子氧化增大电阻；

• 仅支持充电功能，无DP/DN/SBU高速数据引脚，需数据传输请选用16PIN系列；

• 额定3A电流，禁止长期过载运行，防止端子发热加速老化；

• 整机深水浸泡测试前完整装配胶圈，大批量投产前先做插拔、高低温、深水试样；

• 装配避免暴力插拔公头，6PIN细端子极易变形断连。
