TYPE C母座24PIN 沉板1.45 四脚插板SMT+SMT L=8.55 单壳斜边-TYPE-C 连接器-晨阳电子

产品详情

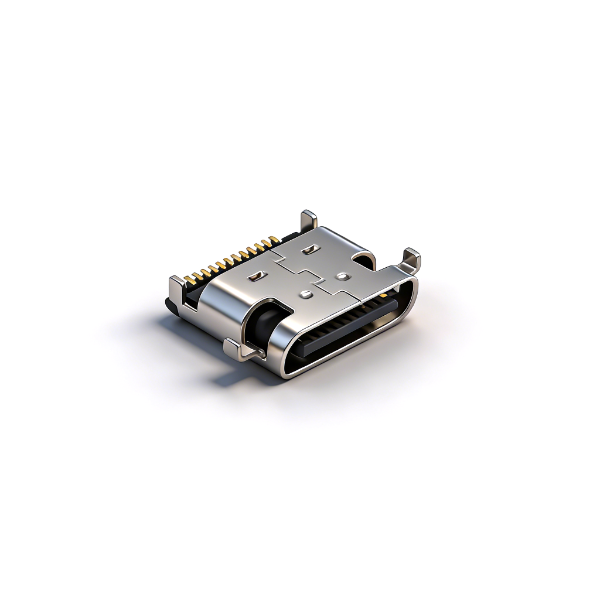

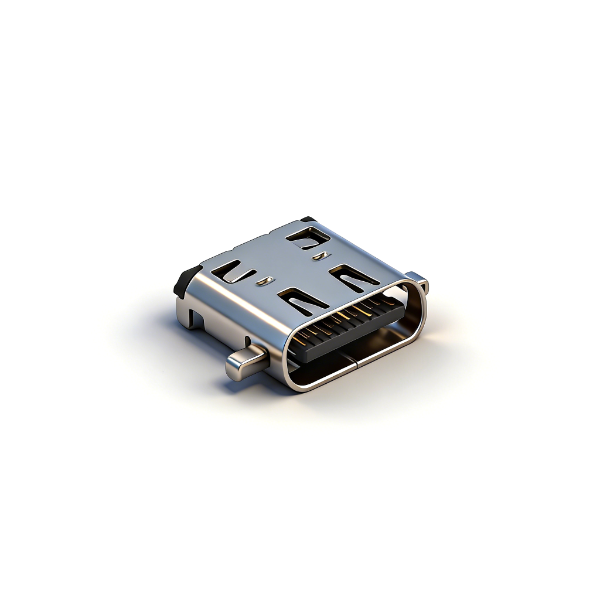

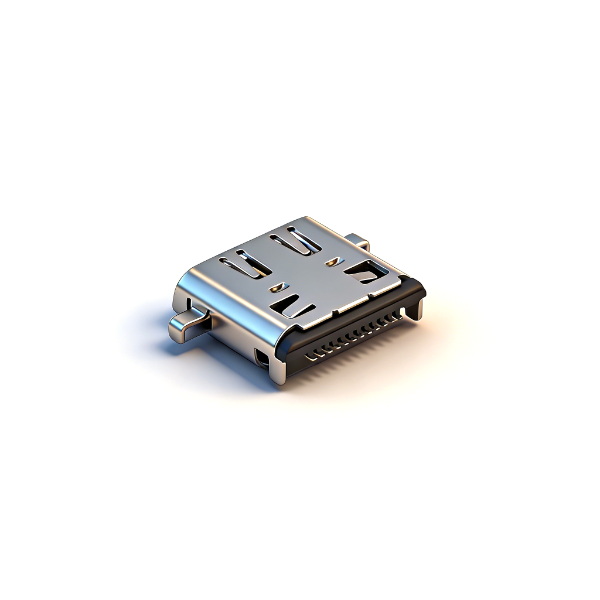

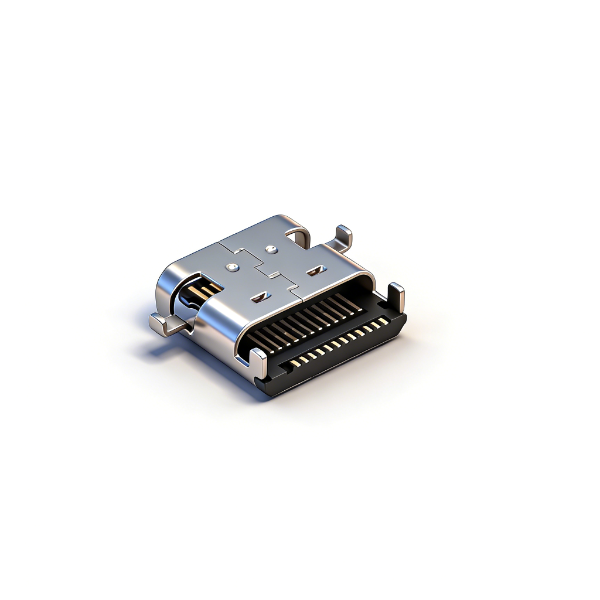

C392406A为1.45浅沉斜边Type-C插座，总长8.55mm，四脚壳体+端子双SMT无插件；斜边壳体贴装防刮PCB，内置三模锁弹；24PIN双通道兼容USB4、雷电，同步5A快充+8K视频；LCP耐高温，不锈钢外壳50μ镍耐盐雾；24mm自动化载带，PCB与C392405A通用，不可与立式插板连接器互换。

产品规格

产品型号	C392406A
产品名称	沉板1.45斜边24PIN双通道Type-C母座（全SMT载带款）
沉板深度	1.45mm
总长	8.55mm
壳体样式	单壳斜边、无定位柱、内置锁弹
引脚配置	24PIN双通道高速+VBUS+CC+SBU
固定结构	四脚全SMT贴片，无DIP插件
工作温区	-40℃ ~ +85℃宽温
机械耐久	10000次插拔
包装	24mm载带，1000PCS/卷
环保标准	ROHS、REACH
备注	斜边防刮、沉板专用、纯SMT、USB4高速，不可互换立式母座

注意事项

专属1.45沉板PCB，不能通用A03XX立式连接器；
无插件加固，车载、高震动整机谨慎选用；
无内置中屏蔽，USB4高速设备建议增加整机屏蔽罩；
载带上带剥离力0.1~1.3N，运输防止载带散开；
SMT回流焊峰值≤260℃，避免LCP胶芯熔化；
装箱必须搭配干燥剂，防止端子受潮氧化；
无防水结构，仅适用于室内干燥设备。
