产品详情

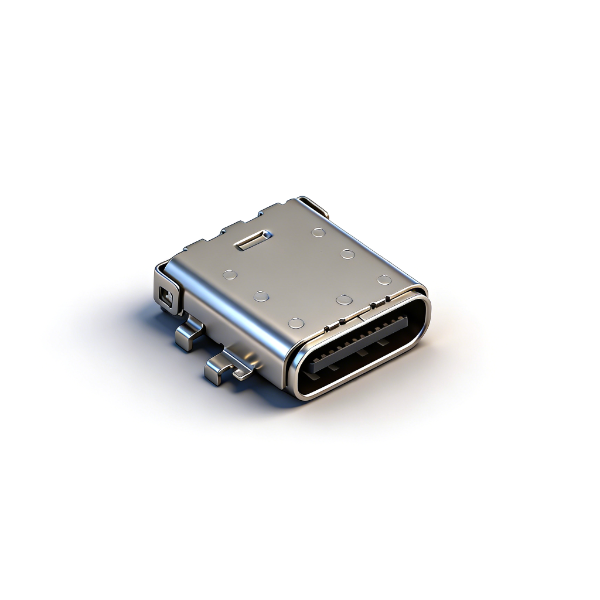

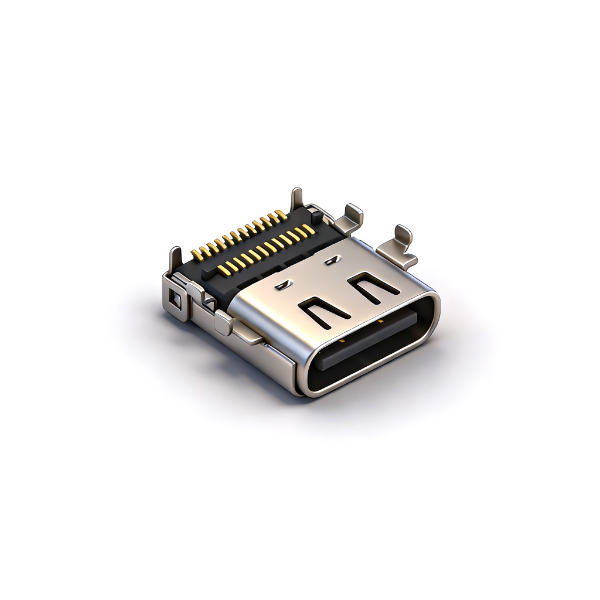

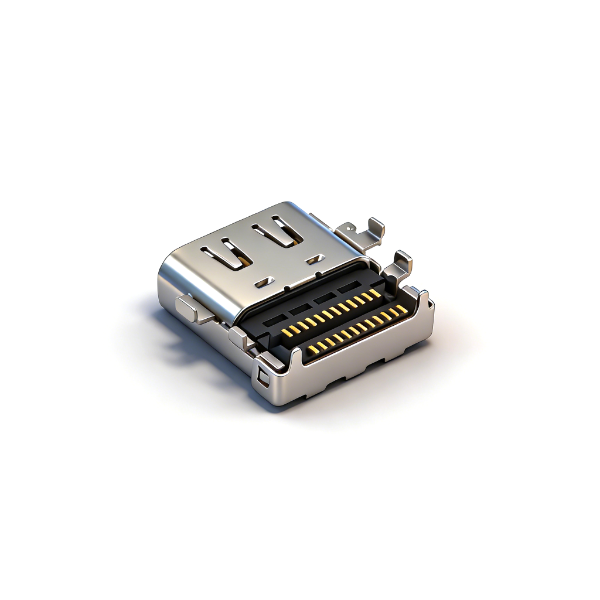

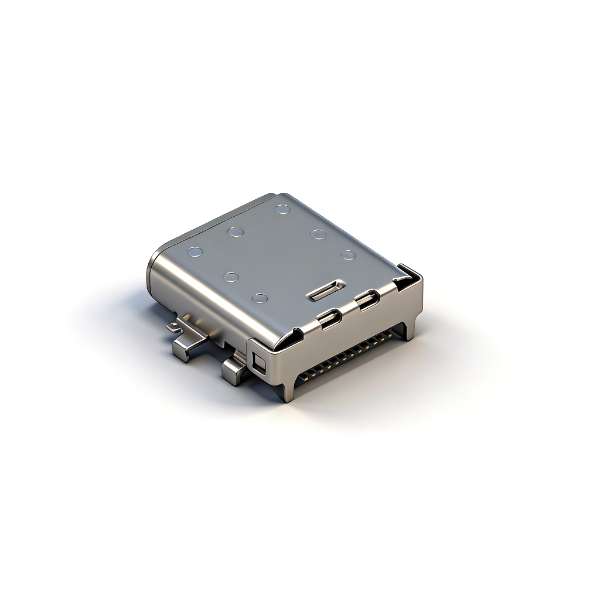

C392407A为1.1mm浅沉板Type-C插座，总长10.05mm，六脚双壳全SMT贴片，自带定位柱提升贴装精度，无外置锁弹；24PIN双通道差分线路兼容USB4、雷电协议，同步支持5A大功率快充与8K高清视频；LCP胶耐260℃回流焊，双层不锈钢外壳耐盐雾；专属1.1沉板PCB，不能与1.45沉板、立式连接器互换。

产品规格

产品型号	C392407A
产品名称	沉板1.1mm六脚双壳24PIN双通道Type-C母座（全SMT载带款）
沉板深度	1.1mm超薄沉板
产品总长	10.05mm
壳体结构	六脚双壳、带定位柱、无外壳锁弹
引脚配置	24PIN双通道高速+VBUS+CC+SBU
固定结构	壳体+端子全SMT，无DIP插件
工作温区	-40℃ ~ +85℃宽温
机械耐久	10000次插拔
包装方式	24mm自动化载带卷盘
环保标准	ROHS、REACH
备注	超薄沉板、六脚多点接地、带定位柱、无外置锁弹，不可与1.45沉板/立式互换

注意事项

专属1.1mm沉板PCB开孔，无法通用1.45沉板、所有立式Type-C母座；
无外置锁弹，高频插拔设备锁紧手感偏弱；
仅纯SMT结构，无插件加固，车载高震动整机不推荐；
无内置中屏蔽，USB4高速整机建议加装整机屏蔽罩；
SMT回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
仓储配套干燥剂防潮，端子避免长期裸露氧化；
无防水设计，仅室内干燥设备使用。
