TYPE C母座24PIN 沉板1.45 四脚插板SMT+SMT L=8.55 单壳直边-TYPE-C 连接器-晨阳电子

产品详情

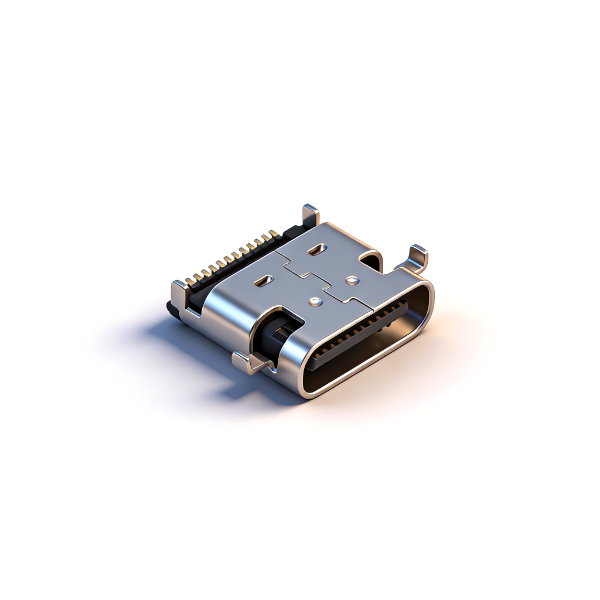

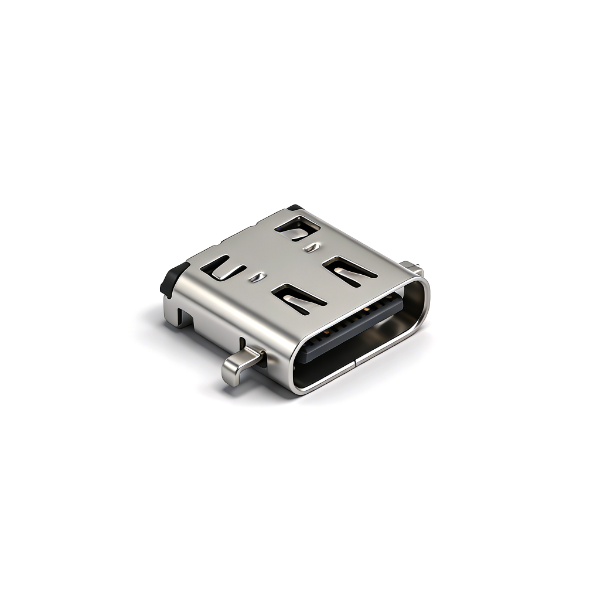

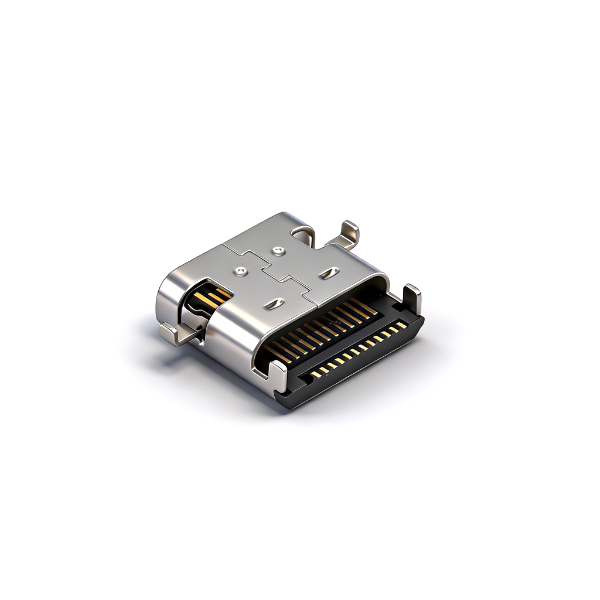

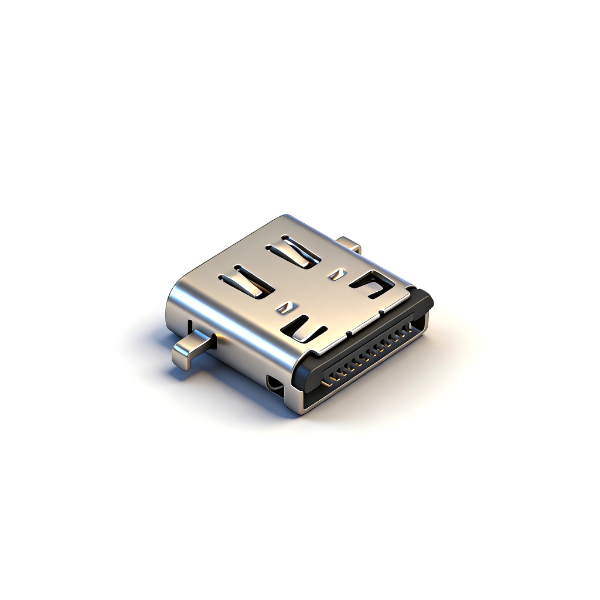

C392405A为1.45浅沉板24PIN Type-C插座，总长8.55mm，四脚壳体+端子双SMT贴片无插件；直边单壳无定位柱、内置三模弹片；双通道高速差分兼容USB4、雷电协议，同步支持5A大功率快充与8K高清视频；LCP耐高温，外壳50μ镍层耐48小时盐雾；24mm标准载带全自动上料，沉板专属PCB，无法与立式插板连接器互换。

产品规格

产品型号	C392405A
产品名称	沉板1.45 24PIN双通道Type-C母座（全SMT载带款）
沉板深度	1.45mm
产品总长	8.55mm
引脚配置	24PIN双通道高速+VBUS+CC+SBU
固定结构	四脚壳体+端子双SMT，无DIP插件
壳体结构	单壳、直边、无定位柱、内置弹片
工作温区	-40℃ ~ +85℃宽温
机械耐久	10000次插拔
包装	24mm载带，1000PCS/卷
环保标准	ROHS、REACH
备注	沉板专用、纯SMT、高速USB4、不可与立式插板互换

注意事项

专属1.45沉板PCB开孔，不能通用立式直插型Type-C母座；
无插件加固，车载、高震动整机谨慎选用；
无内置中屏蔽，USB4高速设备建议整机加屏蔽罩；
载带上带剥离力0.1~1.3N，运输禁止载带脱开；
SMT回流焊峰值≤260℃，防止LCP胶芯熔化变形；
装箱需搭配干燥剂、防水袋，防潮避免端子氧化；
无防水设计，仅室内干燥设备使用。
