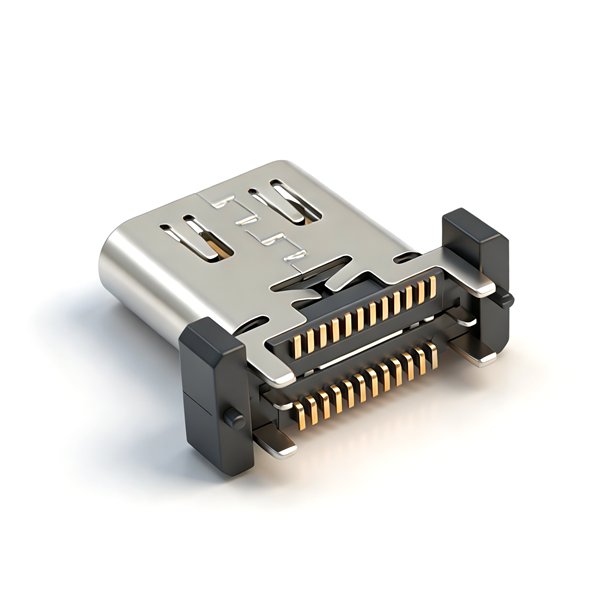

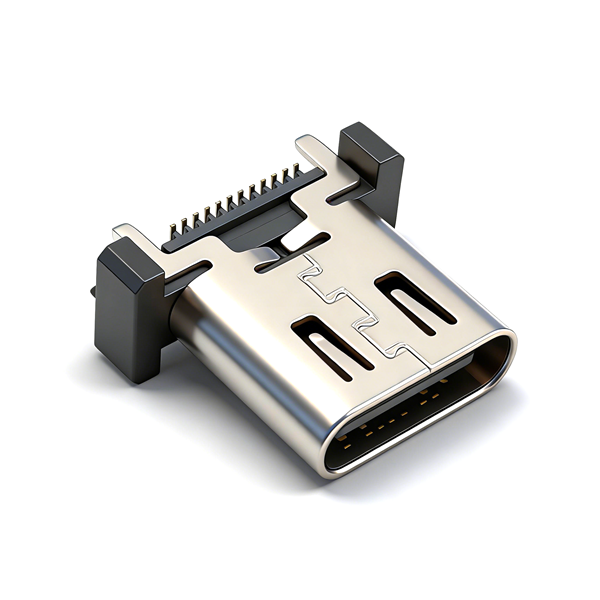

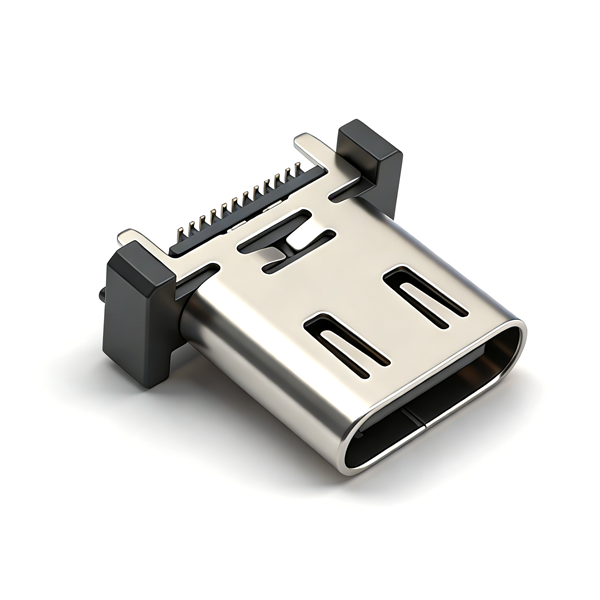

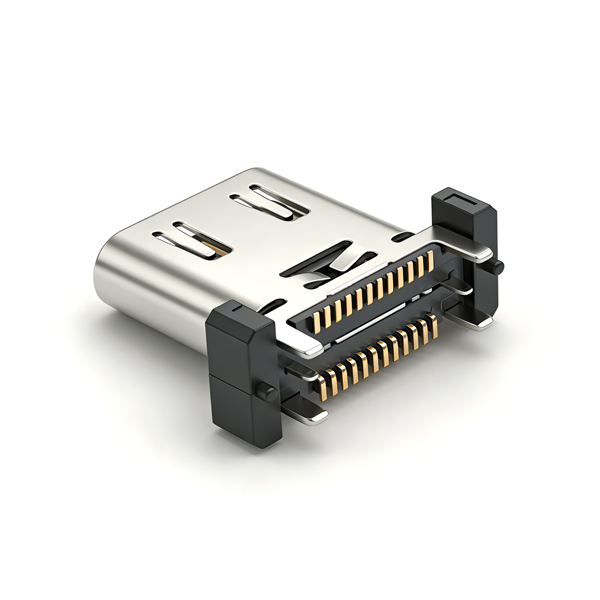

TYPE C母座24PIN 立式四脚插板SMT L=10.0-TYPE-C 连接器-晨阳电子

产品详情

A032409A为10.0mm适中矮加长PCB 24PIN全功能Type-C插座，四脚纯SMT无插件；双通道高速差分兼容USB4、雷电协议，同步支持5A快充与8K视频；LCP胶耐受260℃回流焊，不锈钢外壳50μ镍层耐48小时盐雾，高低温均可稳定工作；加长PCB提升贴片良率，全自动载带上料，无法与短PCB及14PIN母座互换。

产品规格

产品型号	A032409A
产品名称	10.0mm加长PCB 24PIN纯SMT双通道Type-C母座（载带款）
引脚配置	24PIN双通道高速+VBUS+CC+SBU
整机高度	10.0mm适中矮款
PCB尺寸	8.20mm加长焊盘
固定结构	四脚纯SMT贴片，无DIP插件
插接行程	1.65mm标准行程
工作温区	-40℃ ~ +85℃宽温
外壳电镀	镀镍50μ"，48小时盐雾
包装	24mm载带，5000PCS/卷
环保标准	ROHS、REACH
备注	双通道高速、加长PCB、纯SMT、宽温、无内置屏蔽、不可互换14PIN型号

注意事项

仅纯SMT无插件，震动大设备不推荐使用；
加长8.2mm专属PCB，无法兼容A032401A短PCB及14PIN A0316系列；
无内置中屏蔽，USB4高速整机建议增加整机屏蔽；
适配24mm全自动贴片机，不适用真空盒手工产线；
SMT峰值温度≤260℃，避免LCP胶芯高温变形；
无防水结构，禁止户外、浸水类整机装配；
仓储干燥避光，防止载带粘连、端子氧化。
