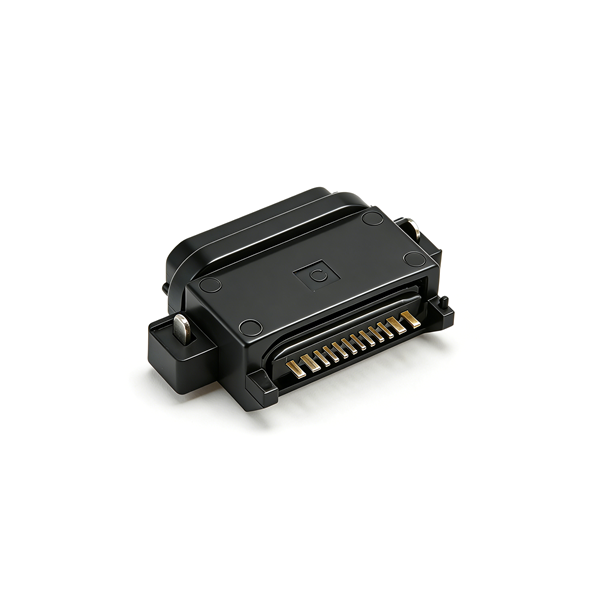

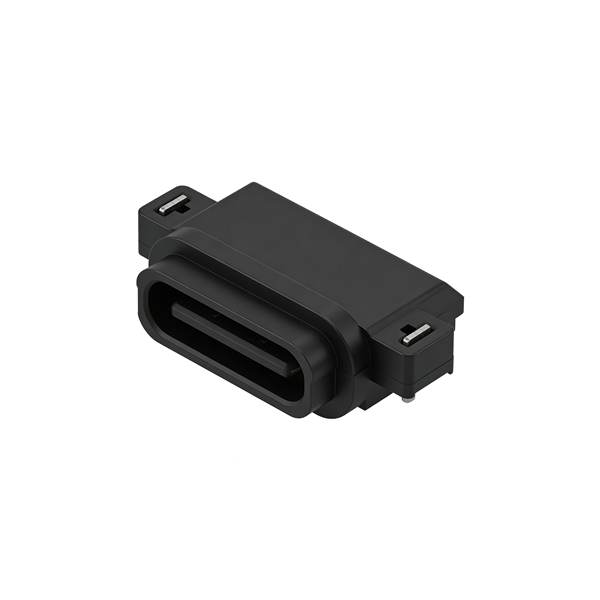

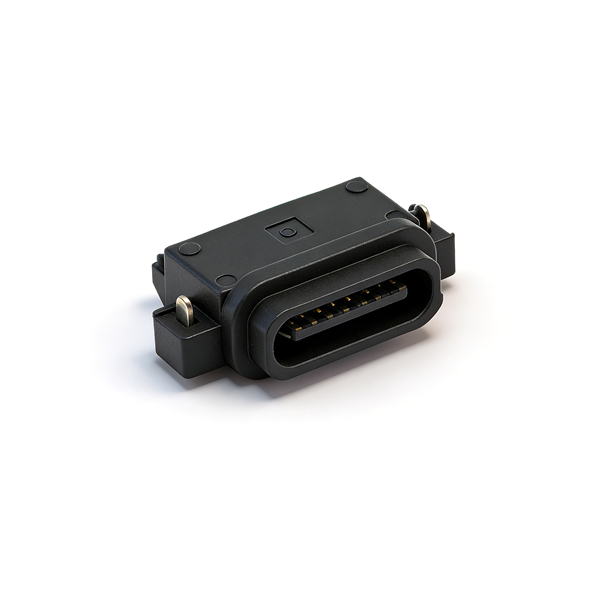

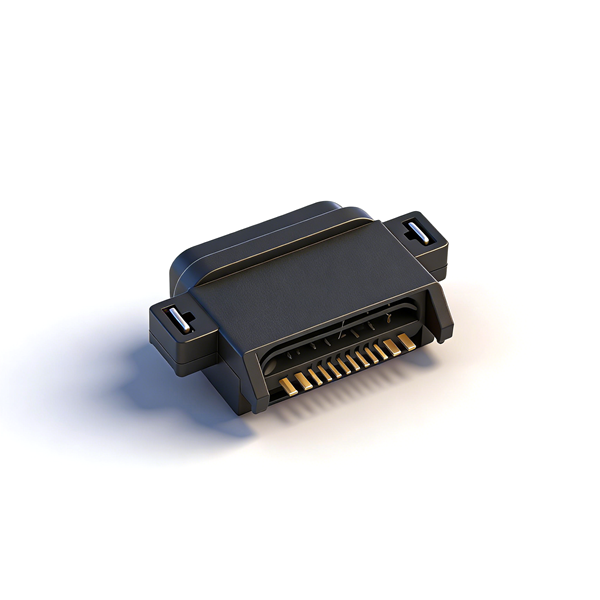

防水TYPE C母座16PIN 沉板1.65 两脚插板SMT L=9.0 全塑

产品详情

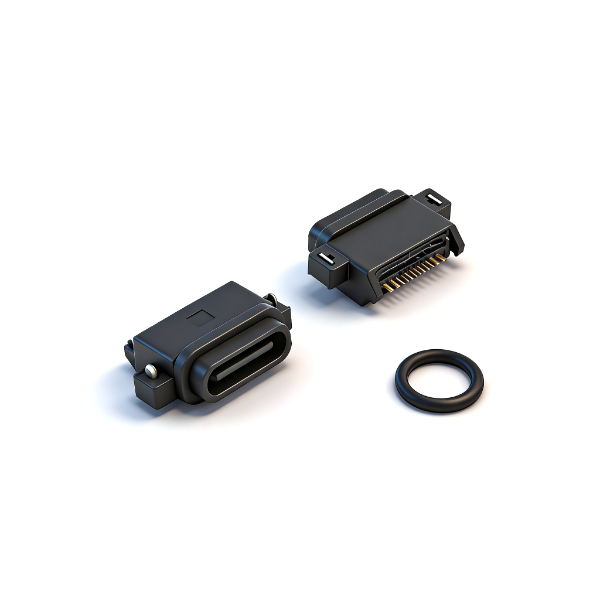

B09W1606A 16PIN全功能沉板Type-C母座采用两脚插板SMT全塑结构，整体长度9.0mm，沉板深度1.65mm，两脚定位设计简化PCB布局，降低占用面积，适配1.0mm标准厚度电路板。密封系统采用直径0.9mm专用硅胶防水圈，装配时控制挤压量0.4~0.5mm即可实现稳定防泼溅密封，规格附带完整组装剖面图，清晰展示公头、壳体、PCB装配配合尺寸，规避装配干涉造成漏水问题。

产品壳体选用PA10T玻纤增强耐高温塑胶，回流焊高温加工不易变形；屏蔽外壳为SUS304不锈钢镀镍，潮湿环境防锈、抗电磁干扰；16PIN导电端子采用C5191磷铜镍金镀层，接触电阻低至40mΩ以内，3A稳定快充输出，完整覆盖GND/VBUS/CC/SBU/DP/DN全Type-C信号，充电、高速数据同步实现。工作温度覆盖-30℃~85℃，高低温环境性能稳定，10000次插拔后手感无明显衰减。产品通过ROHS、REACH环保检测，支持样品测试、大批量定制，适合户外防水充电宝、车载充电模块、厨卫小型防水家电、户外照明、中小型防水工业检测设备配套使用。

产品规格

注意事项

• SMT回流焊管控焊接温度与时长，避免PA10T塑胶、硅胶防水圈高温老化变形，破坏密封防水效果；

• 装配Φ0.9mm硅胶防水圈时严格控制挤压区间0.4~0.5mm，挤压不足漏水、挤压过量胶圈破损失效；

• PCB厚度固定1.0mm，沉板开槽深度1.65mm，焊盘与定位孔严格对标标准图纸，尺寸偏差造成装配干涉、虚焊；

• 整机装配参照剖面图预留壳体与PCB间隙，避免壳体挤压胶圈导致密封失效；

• 成品存放干燥通风环境，远离水汽、油污、腐蚀性气体，防止不锈钢、镀金端子氧化增大接触电阻；

• 禁止暴力插拔Type-C公头，16PIN细端子极易弯折，引发快充断连、高速数据丢包；

• 额定最大3A电流，不可长期超负载运行，端子过热会加速老化缩短使用寿命；

• 大批量投产前申领样品，完成回流焊、喷淋防水、高低温、10000次插拔可靠性测试；

• 自动化贴片作业避免硬物刮擦端子镀金层，降低导电与耐磨性能。
