TYPE C母座16PIN 立式四脚插板SMT L=8.8 A款带凸筋-TYPE-C 连接器-晨阳电子

产品详情

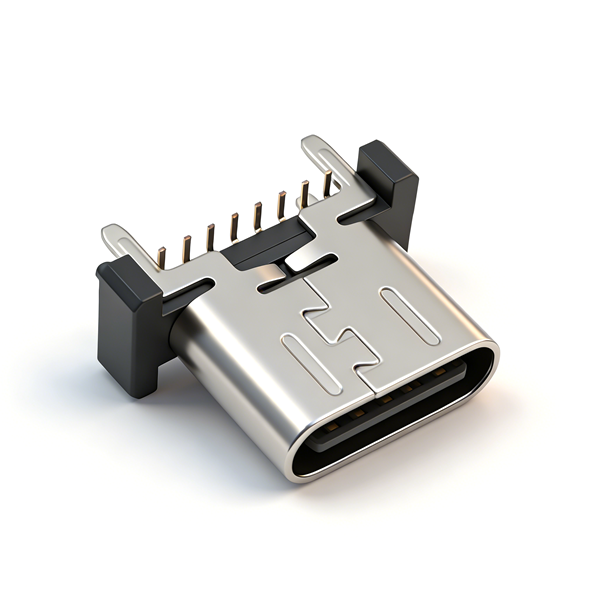

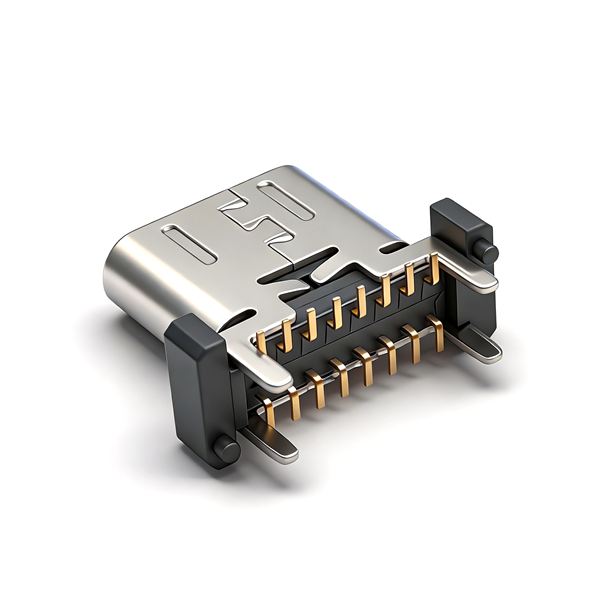

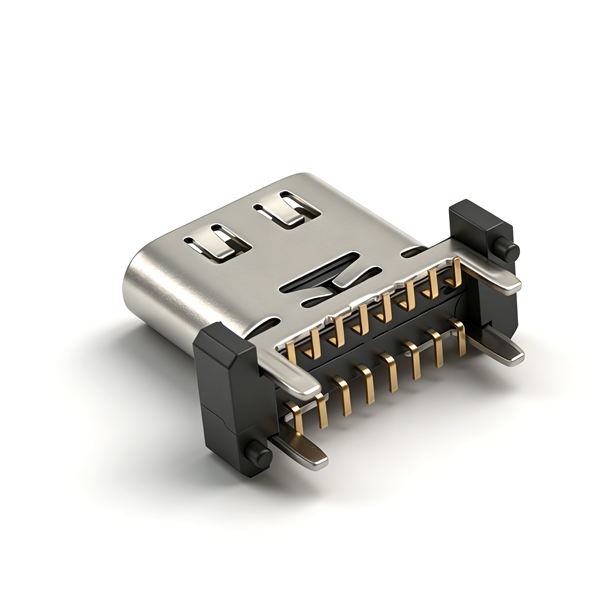

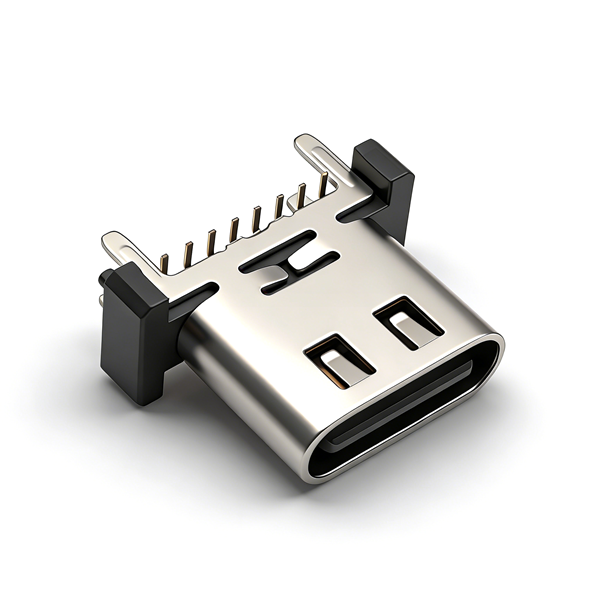

A031602B为8.8mm超矮加长PCB复合Type-C插座，四角贴片+插件双重加固抗震；内置SUS304中屏蔽，有效降低电磁干扰；闭口防尘舌搭配2.15mm插拔行程；PCB加长至10.82mm，焊接容错更高；LCP胶耐260℃回流焊，外壳60μ镍层耐48小时盐雾；全自动载带包装，PCB专属加长布局，不能替换8.45mm常规型号。

产品规格

产品型号	A031602B
产品名称	8.8mm加长PCB SMT+DIP复合带屏蔽16PIN Type-C母座（载带款）
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	8.80mm（超矮加长PCB款）
PCB尺寸	10.82mm加长焊盘
固定结构	SMT贴片+DIP插件双重复合固定
屏蔽配置	SUS304 0.15mm内置中屏蔽片
插接行程	2.15mm插拔行程
外壳电镀	镀镍60μ"，48H盐雾
包装方式	24mm标准自动化载带卷盘
环保标准	ROHS、REACH
备注	超薄机身、加长PCB焊盘、带屏蔽、载带量产、不可互换8.45PCB型号

注意事项

PCB为10.82mm加长专属布局，无法通用8.45mm标准PCB母座；
PCB需同时设计贴片焊盘与插件孔，单一工艺无法完全固定产品；
整机大面积铺铜接地，最大化中屏蔽EMC抑制效果；
仅适配全自动载带贴插设备，不适用真空盒手工产线；
回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化。
