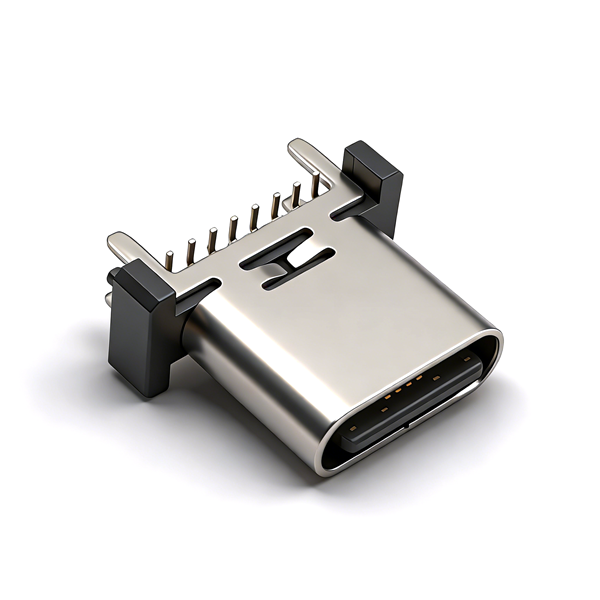

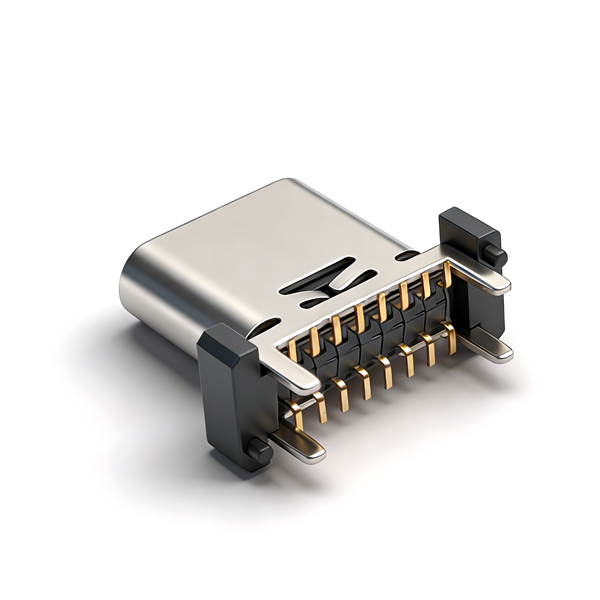

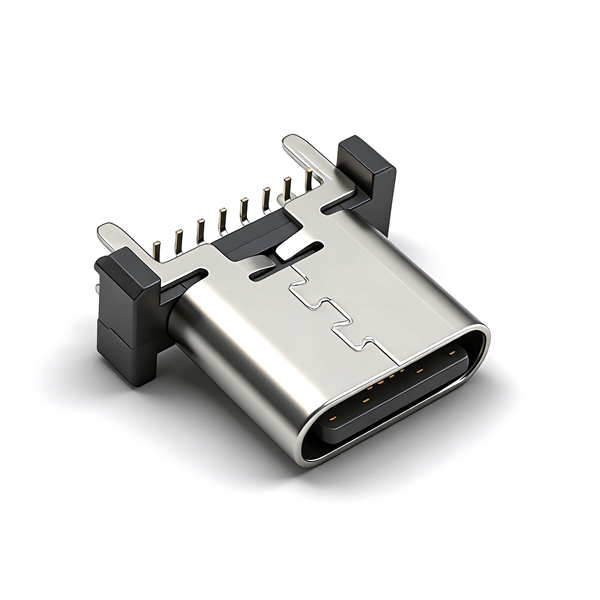

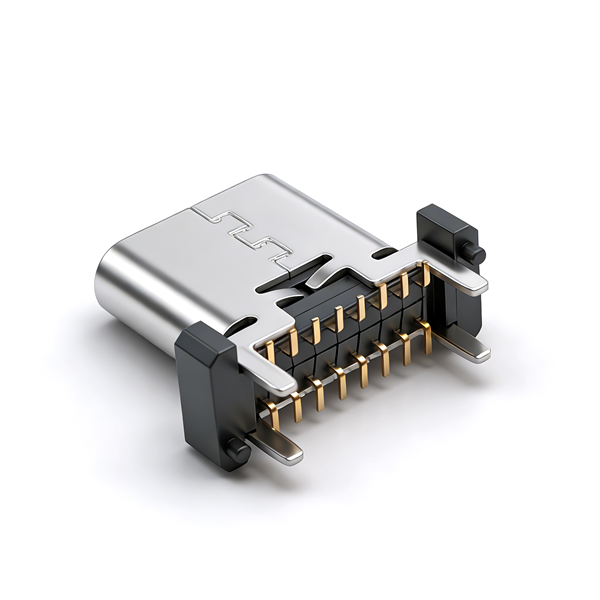

TYPE C母座16PIN 立式四脚插板SMT L=9.3 A款 舌片外露

产品详情

A031601A为9.3mm矮立式加长PCB复合Type-C插座，四角贴片+插件双重加固抗震；搭载0.15mm SUS304中屏蔽，EMC性能优异；闭口防尘舌搭配2.65mm加长插拔行程，对位容错大；PCB总长10.82mm加长设计，焊接容错优于8.45mm短PCB型号；LCP胶耐260℃回流焊，不锈钢外壳48小时盐雾防锈，全自动载带包装，PCB布局专属不可与8.45系列互换。

产品规格

注意事项

• PCB为10.82mm加长专属布局，不能通用8.45mm所有复合母座PCB；

• PCB需同时设计贴片焊盘与插件孔，单一工艺无法完全固定；

• 整机大面积铺铜接地，最大化中屏蔽EMC抑制效果；

• 适配全自动载带贴插设备，无法用于真空盒手工产线；

• SMT回流焊峰值温度≤260℃，防止LCP胶芯高温变形；

• 无防水结构，禁止户外、淋雨、浸水类整机装配；

• 仓储干燥避光存放，避免载带粘连、端子氧化。
