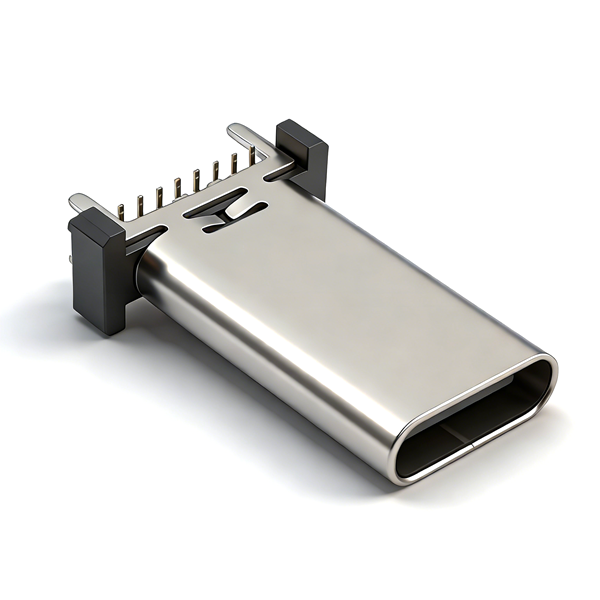

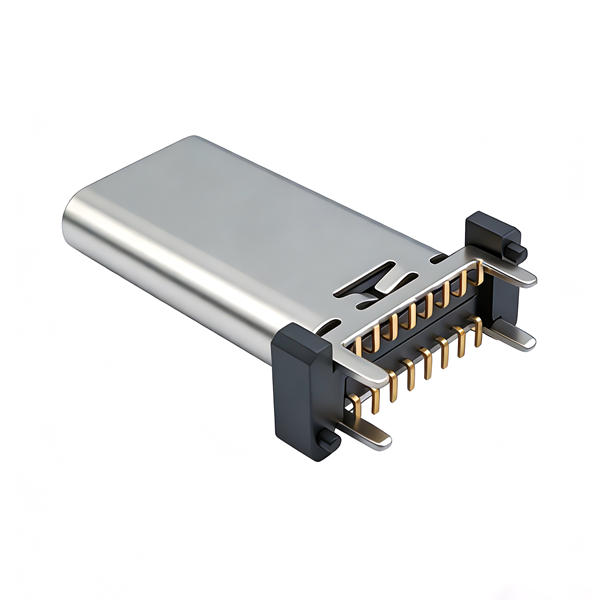

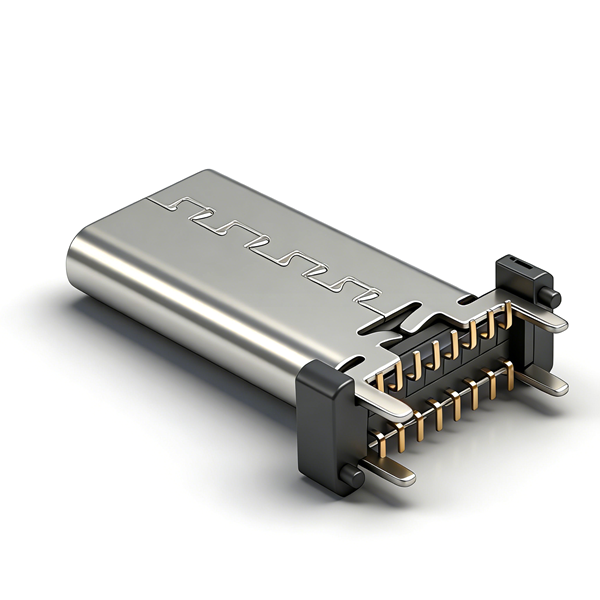

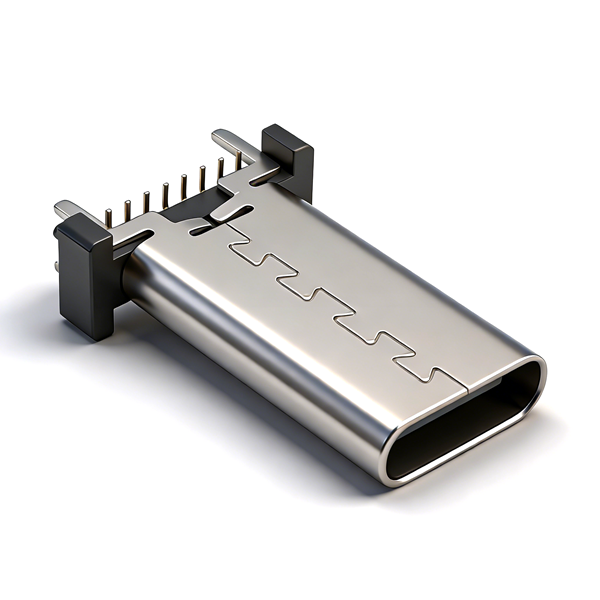

TYPE C母座16PIN 立式四脚插板SMT L=17.5 A款

产品详情

A031603A为8.8mm超矮加长PCB复合Type-C插座，四角贴片+插件双重加固抗震；搭载0.15mm SUS304中屏蔽，EMC性能达标；闭口防尘舌搭配1.15mm超短插拔行程，适配空间狭小整机；PCB加长至10.82mm提升焊接容错；LCP胶耐260℃回流焊，外壳60μ镍层耐48小时盐雾；采用真空盒手工分装，适合中小批量试产，PCB专属加长布局不可替换8.45mm常规款。

产品规格

注意事项

• PCB为10.82mm加长专属布局，无法通用8.45mm标准PCB连接器；

• PCB需同时绘制贴片焊盘与插件孔，单一工艺无法完全固定产品；

• 整机大面积铺铜接地，最大化中屏蔽EMC抑制效果；

• 真空盒手工包装，不适用于全自动载带大批量贴片产线；

• 回流焊峰值温度≤260℃，防止LCP胶芯高温变形；

• 无防水结构，禁止户外、淋雨、浸水类整机装配；

• 真空盒开封后尽快投产，避免端子长期裸露氧化。
