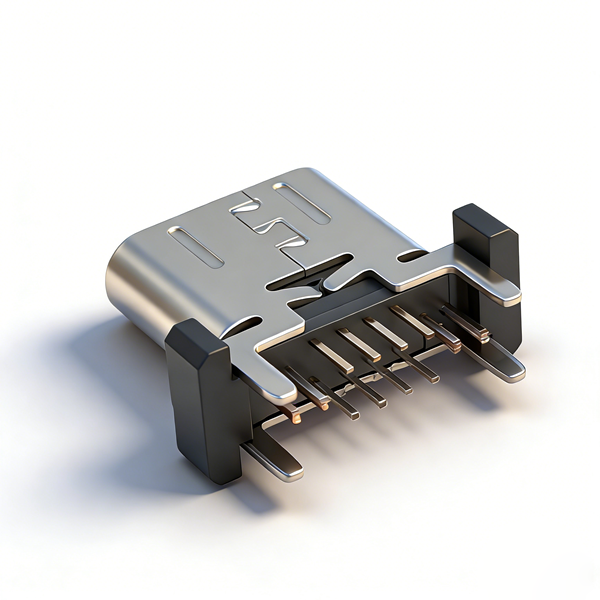

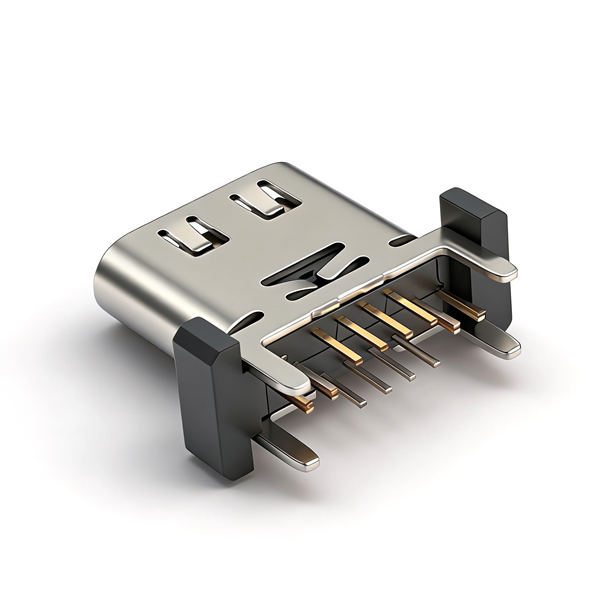

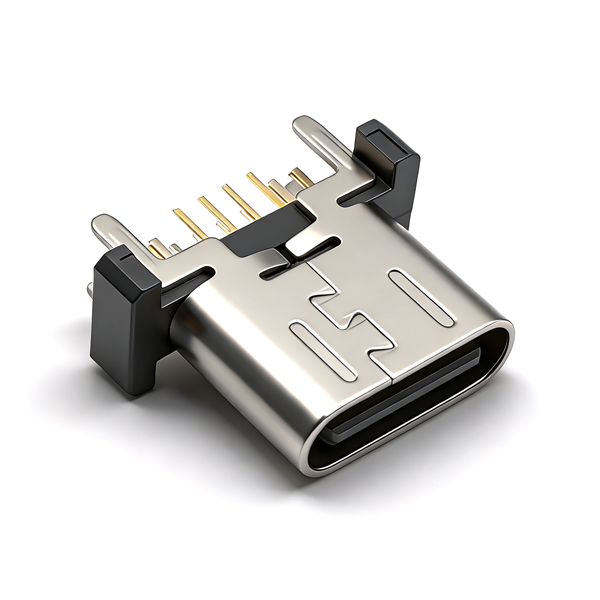

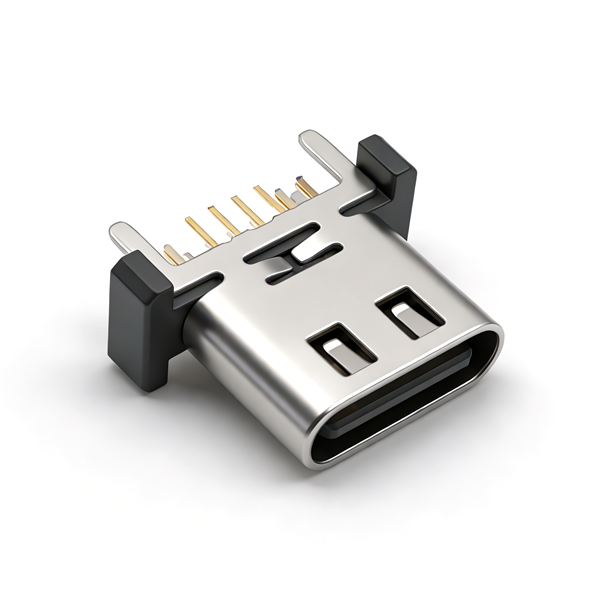

TYPE C母座16PIN 立式四脚插板DIP L=8.8 A款带凸筋-TYPE-C 连接器-晨阳电子

产品详情

A031629A为全系8.8mm最低高度复合Type-C插座，四角贴片+插件双重加固抗震；搭载0.15mm SUS304中屏蔽，有效降低电磁干扰；闭口防尘舌搭配2.15mm插拔行程；LCP胶耐260℃回流焊，不锈钢外壳48小时盐雾防锈；24mm工业载带全自动上料，PCB与9.3/10.0等高款通用，但机身高度专属，不能直接互换。

产品规格

产品型号	A031629A
产品名称	8.8mm超矮SMT+DIP复合带中屏蔽16PIN Type-C母座（载带款）
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	8.80mm（系列最超薄款）
固定结构	SMT贴片+DIP插件双重复合固定
屏蔽配置	SUS304 0.15mm内置中屏蔽片
插接行程	2.15mm插拔行程
包装方式	24mm标准自动化载带卷盘，5000PCS/卷
环保标准	ROHS、REACH
备注	全系最矮机身、带屏蔽、载带量产、无防水、不可替换9.3/10.0型号

注意事项

PCB需同时绘制贴片焊盘与插件孔，单一工艺无法完全固定产品；
8.8mm专属超薄高度，腔体深度不匹配，不可替换9.3/10.0等高型号；
PCB大面积铺铜接地，最大化中屏蔽EMC抑制效果；
仅适配全自动载带贴插设备，无法用于真空盒手工生产线；
SMT回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化。
