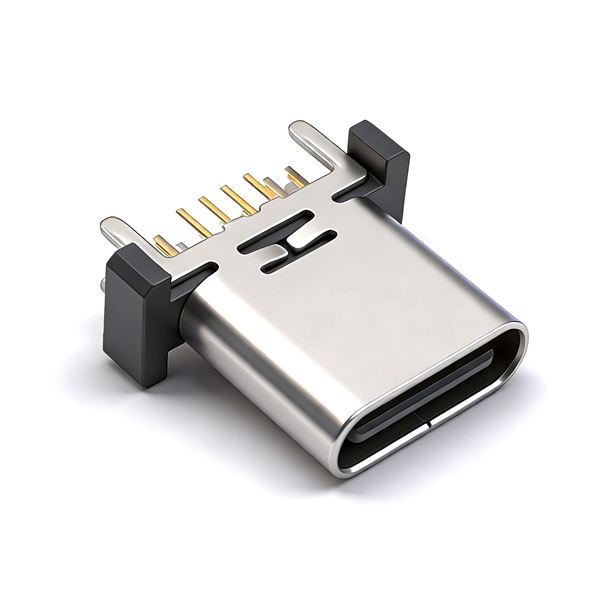

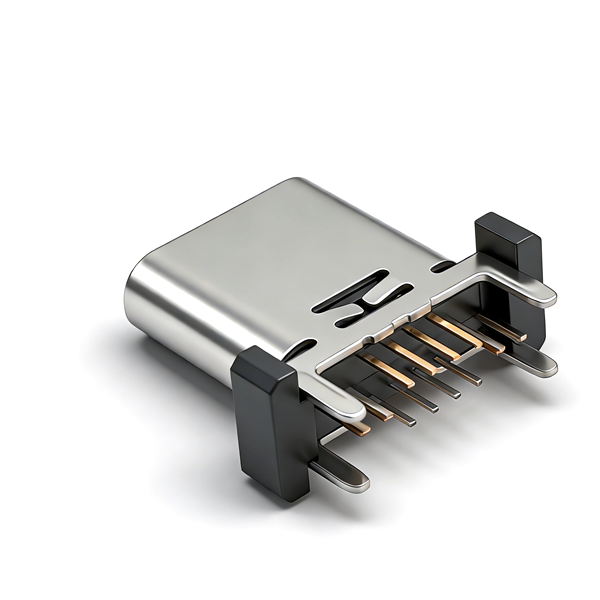

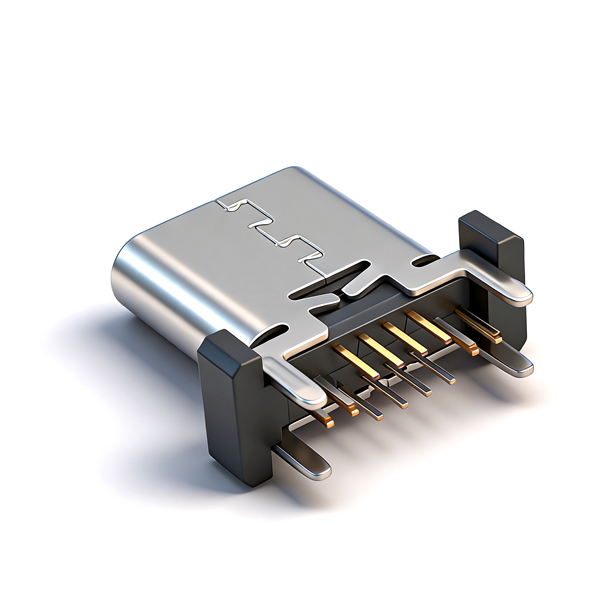

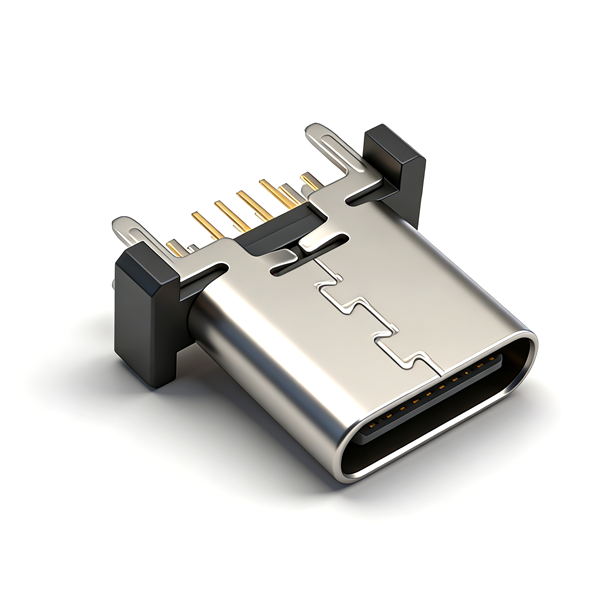

A031624A为10.0mm适中矮立式复合Type-C插座，四角贴片+插件双重固定，抗震稳定；内置0.15mm SUS304中屏蔽，有效降低电磁干扰；闭口防尘舌搭配1.95mm标准插拔行程；LCP胶耐受260℃回流焊，不锈钢外壳48小时盐雾防锈；24mm工业载带全自动上料，PCB与9.3/10.95型号通用，但机身高度、行程专属，不可直接互换。

产品规格

产品型号	A031624A
产品名称	10.0mm中等矮SMT+DIP复合带中屏蔽16PIN Type-C母座（载带款）
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	10.00mm（适中矮款）
固定结构	SMT贴片+DIP插件双重复合固定
屏蔽配置	SUS304 0.15mm内置中屏蔽片
插接行程	1.95mm标准行程
包装方式	24mm标准自动化载带卷盘
环保标准	ROHS、REACH
备注	适中矮机身、标准行程、带屏蔽、载带量产、无防水、不可互换9.3/10.95型号

注意事项

PCB需同时绘制贴片焊盘与插件孔，单一工艺无法完全固定产品；
10.0mm专属机身高度+1.95mm行程，不能替换9.3/10.95同系列型号；
PCB大面积铺铜接地，最大化中屏蔽EMC抑制效果；
仅适配全自动载带贴插设备，无法用于真空手工产线；
回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化。
