TYPE C母座16PIN 立式四脚插板DIP L=12.4 A款

产品详情

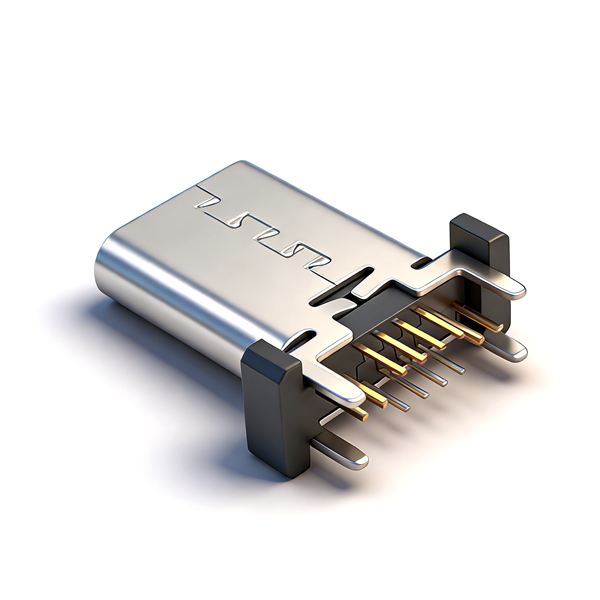

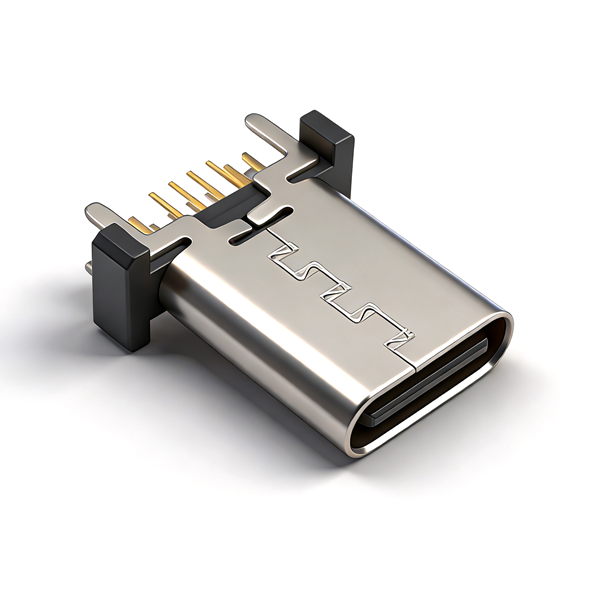

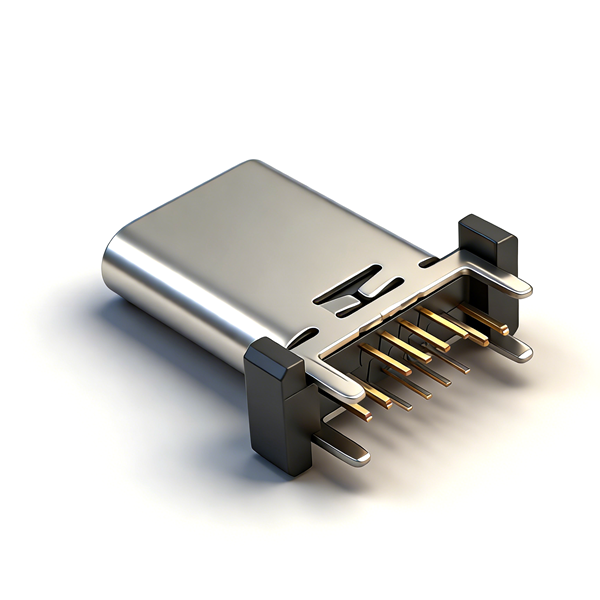

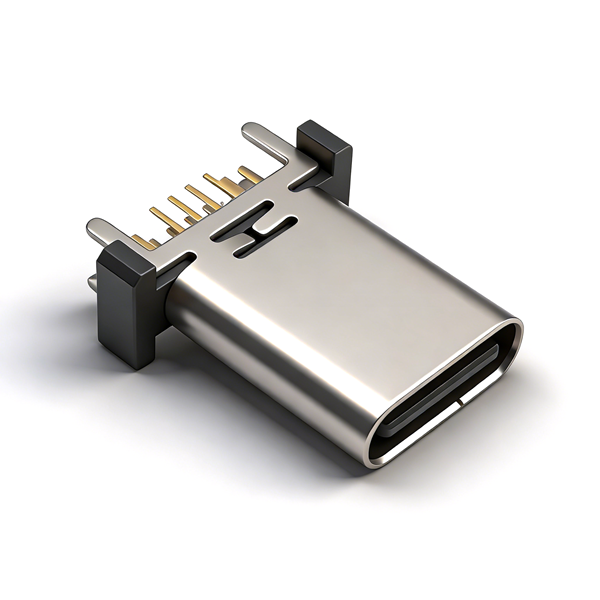

A031620A为12.4mm适中加长立式复合Type-C插座，四角贴片+插件双固定结构，抗震稳定；搭载0.15mm SUS304中屏蔽，有效降低电磁干扰；闭口防尘舌搭配2.20mm加长插拔行程，插拔容错更高；LCP胶耐受260℃回流焊，不锈钢外壳48小时盐雾防锈；采用24mm工业载带全自动上料，PCB底尺寸与加长系列通用，但高度、行程专属，不可直接替换其他加长型号。

产品规格

注意事项

• PCB需同时绘制贴片焊盘与插件孔，单一工艺无法完全固定产品；

• 12.4mm高度+2.20mm专属行程，不能替换13.1/13.7加长屏蔽型号；

• PCB大面积铺铜接地，最大化中屏蔽EMC抑制效果；

• 仅适配全自动载带贴插设备，无法用于真空盒手工产线；

• SMT回流焊峰值温度≤260℃，防止LCP胶芯高温变形；

• 无防水结构，禁止户外、淋雨、浸水类整机装配；

• 仓储干燥避光存放，避免载带粘连、端子氧化。
