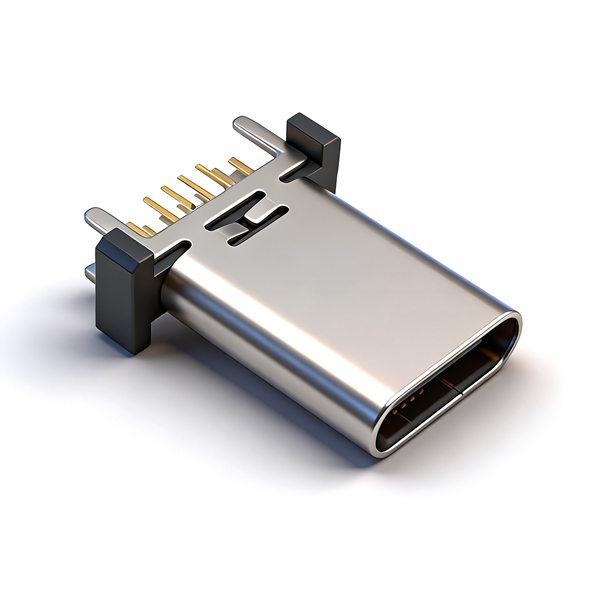

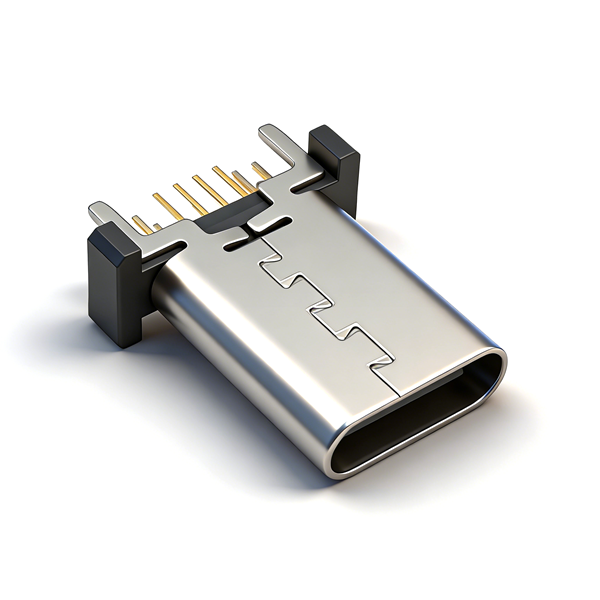

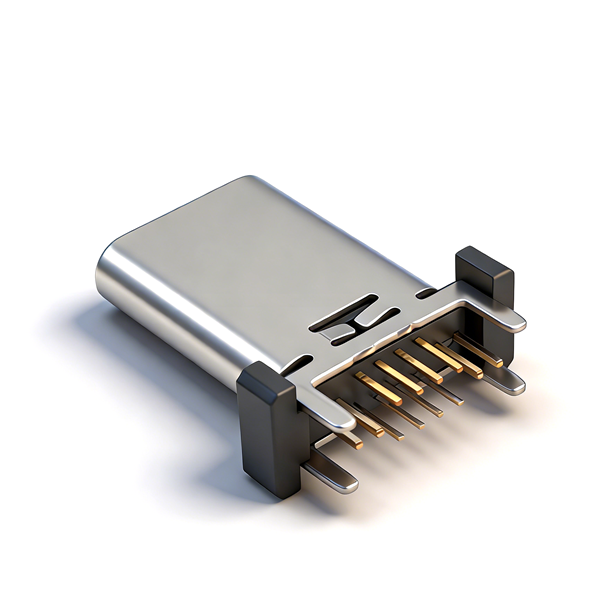

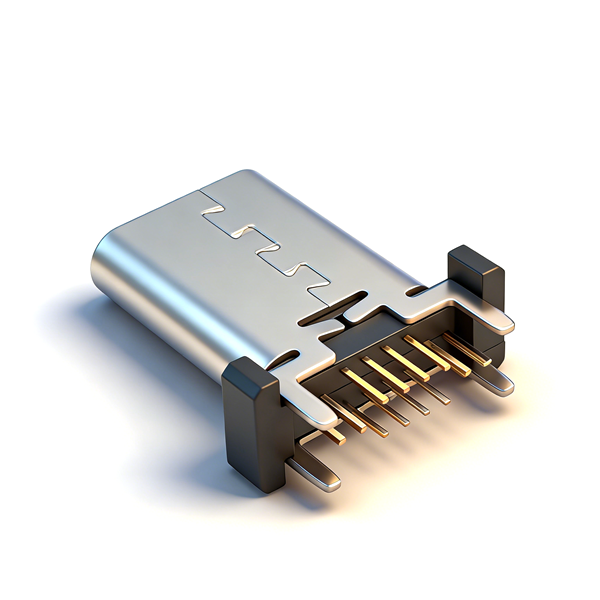

TYPE C母座16PIN 立式四脚插板DIP L=13.1 A款

产品详情

A031619A为13.1mm适中加长立式复合Type-C插座，四角贴片+插件双重固定，抗震稳定性强；搭载0.15mm SUS304中屏蔽，有效降低电磁干扰；闭口防尘舌搭配1.5mm标准插拔行程，适配中等腔体整机；LCP胶耐受260℃回流焊，不锈钢外壳48小时盐雾防锈；采用24mm工业载带全自动上料，PCB与13.7mm加长款通用，但高度、行程不同不能直接互换。

产品规格

注意事项

• PCB必须同时设计贴片焊盘与插件孔，单一工艺无法完全固定产品；

• 整机13.1mm高度+1.5mm专属行程，不能直接替换13.7mm A031618A；

• PCB大面积铺铜接地，才能充分发挥中屏蔽EMC抑制效果；

• 配套全自动载带贴插设备，无法用于真空盒手工生产线；

• SMT回流焊峰值温度控制≤260℃，防止LCP胶芯高温变形；

• 无防水结构，禁止户外、淋雨、浸水类整机装配；

• 仓储干燥避光存放，避免载带粘连、端子氧化生锈。
