产品详情

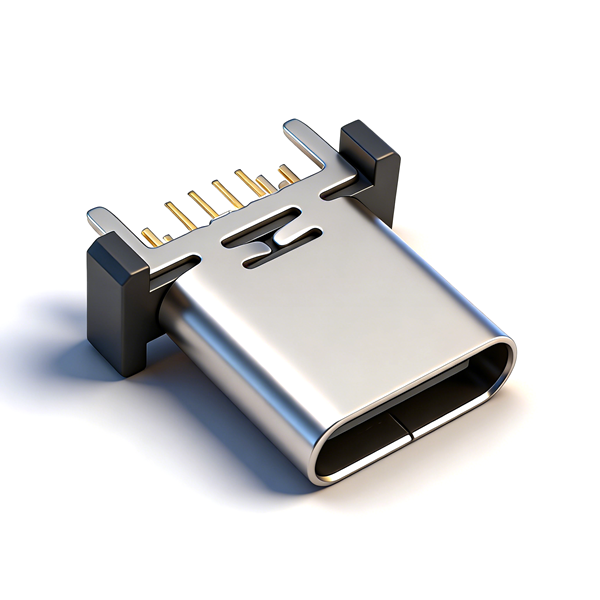

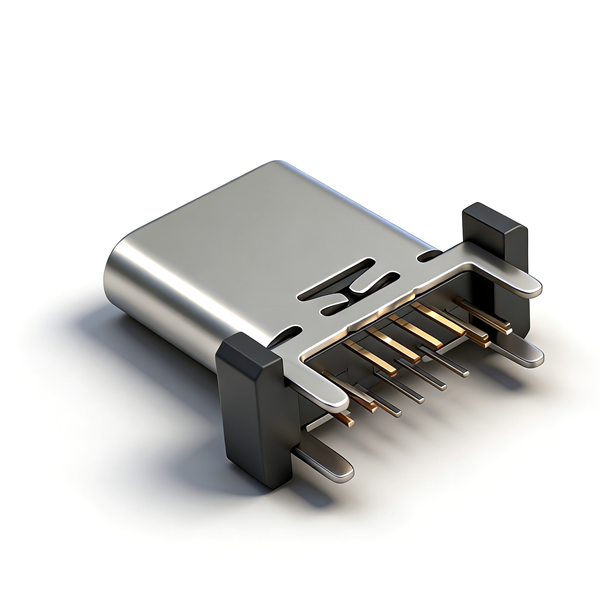

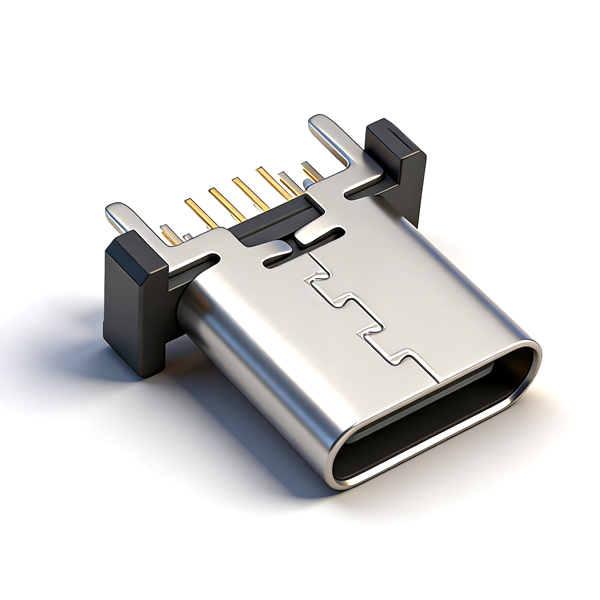

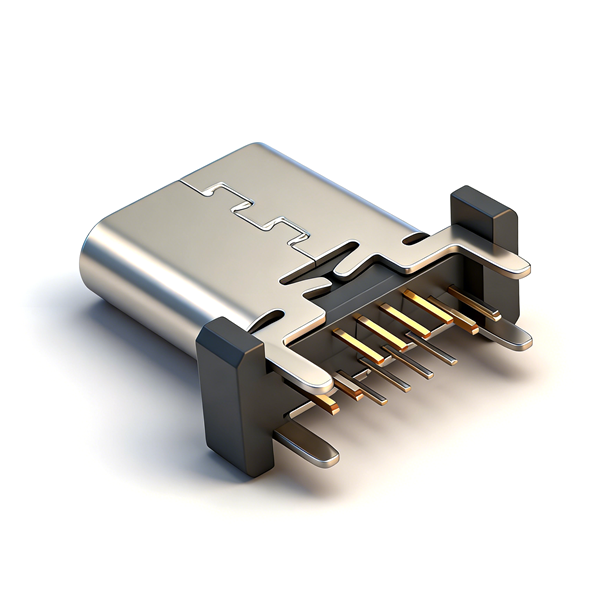

A031622A为10.95mm标准中等高度复合Type-C插座，四角贴片+插件双固定结构，抗震稳定；内置0.15mm SUS304中屏蔽，满足基础EMC需求；闭口防尘舌搭配1.45mm标准插拔行程；LCP胶耐260℃回流焊，不锈钢外壳48小时盐雾防锈，工作温区覆盖高低温；24mm载带全自动上料，PCB与矮复合款通用，但机身高度专属无法直接替换加长系列。

产品规格

产品型号	A031622A
产品名称	10.95mm中等高度SMT+DIP复合带中屏蔽16PIN Type-C母座（载带款）
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	10.95mm（标准中等高度）
固定结构	SMT贴片+DIP插件双重复合固定
屏蔽配置	SUS304 0.15mm内置中屏蔽片
插接行程	1.45mm标准行程
工作温区	-40℃ ~ +85℃宽温
包装方式	24mm标准自动化载带卷盘
环保标准	ROHS、REACH
备注	中等标准高度、带屏蔽、宽温、载带量产、无防水、不可替换加长型号

注意事项

PCB需同时绘制贴片焊盘与插件孔，单一工艺无法完全固定产品；
10.95mm专属机身高度，不能直接替换12.4/13.1/13.7加长系列；
整机大面积铺铜接地，充分发挥中屏蔽EMC抑制效果；
适配全自动载带贴插设备，不能用于真空盒手工生产线；
回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化。
