TYPE C母座16PIN 立式四脚插板DIP L=13.7 A款-TYPE-C 连接器-晨阳电子

产品详情

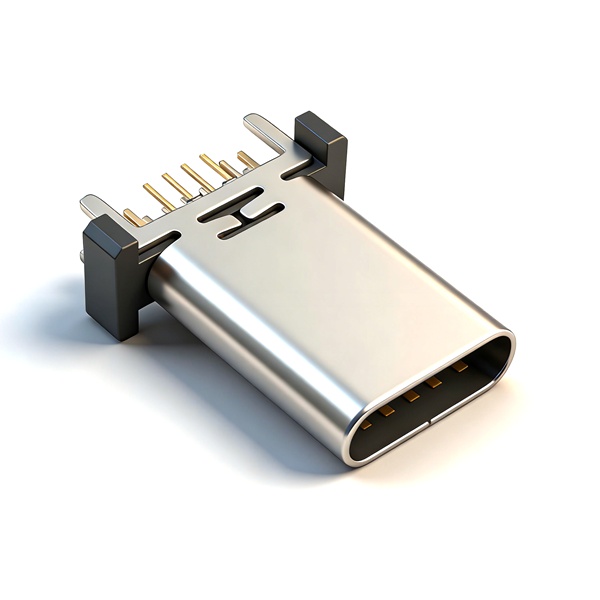

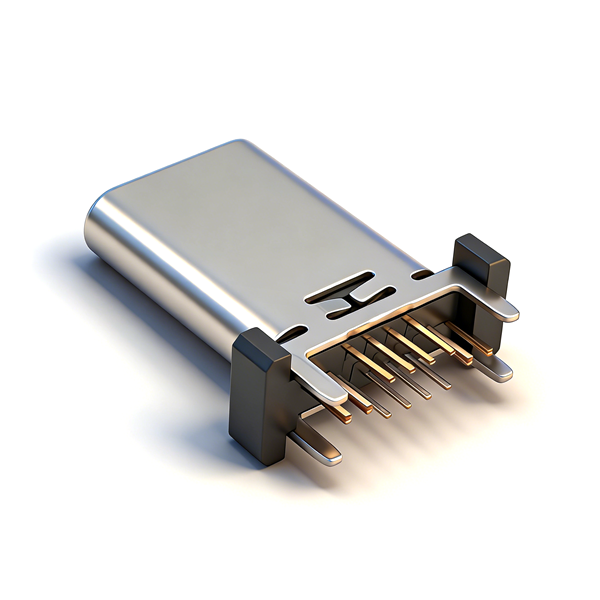

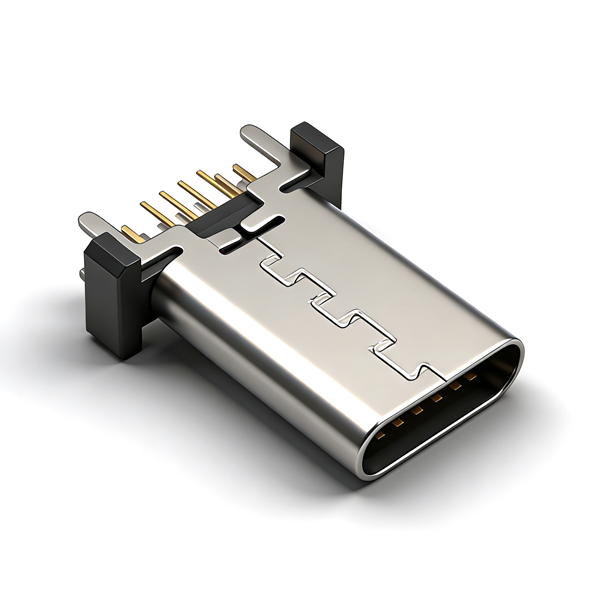

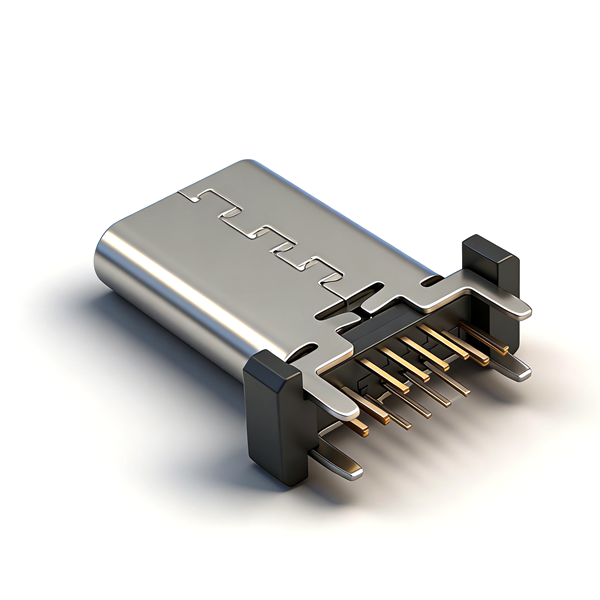

A031618A为13.7mm加长立式复合Type-C插座，四角贴片+插件双重加固抗震；内置0.15mm SUS304中屏蔽，有效降低电磁干扰；闭口防尘舌搭配0.9mm短插拔行程，适配内部空间紧凑加厚整机；LCP胶耐260℃回流焊，不锈钢外壳48小时盐雾防锈；24mm工业载带全自动上料，PCB与8.45矮复合款通用，但加长高度带屏蔽结构不可直接替换。

产品规格

产品型号	A031618A
产品名称	13.7mm加长SMT+DIP复合带中屏蔽16PIN Type-C母座
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	13.70mm（中等加长款）
固定结构	SMT贴片+DIP插件双重复合固定
屏蔽配置	SUS304 0.15mm内置中屏蔽片
插接行程	0.90mm短行程
包装方式	24mm标准自动化载带卷盘
环保标准	ROHS、REACH
备注	加长机身、带屏蔽、自动化载带量产、无防水、不可替换矮款

注意事项

PCB需同时绘制贴片焊盘与插件孔，单一工艺无法完全固定产品；
整机13.7mm加长高度，腔体深度匹配矮款8.45型号不可直接互换；
整机大面积铺铜接地，最大化中屏蔽EMC抑制效果；
适配全自动载带贴插设备，不能用于真空盒手工产线；
回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化。
